7.9.2.1
Isteresi
L'Isteresiè una caratteristica dei tipi di trigger avanzati In PicoScope 6 che riduce
false attivazioni su segnali rumorosi. Quando si attiva l'isteresi, si utilizza una seconda
tensione di soglia di trigger oltre alla soglia di trigger principale. Il trigger si attiva solo
quando il segnale attraversa le due soglie nell'ordine corretto. La prima soglia arma il
trigger, la seconda lo attiva. Per illustrarne il funzionamento di seguito si presenta un
esempio.

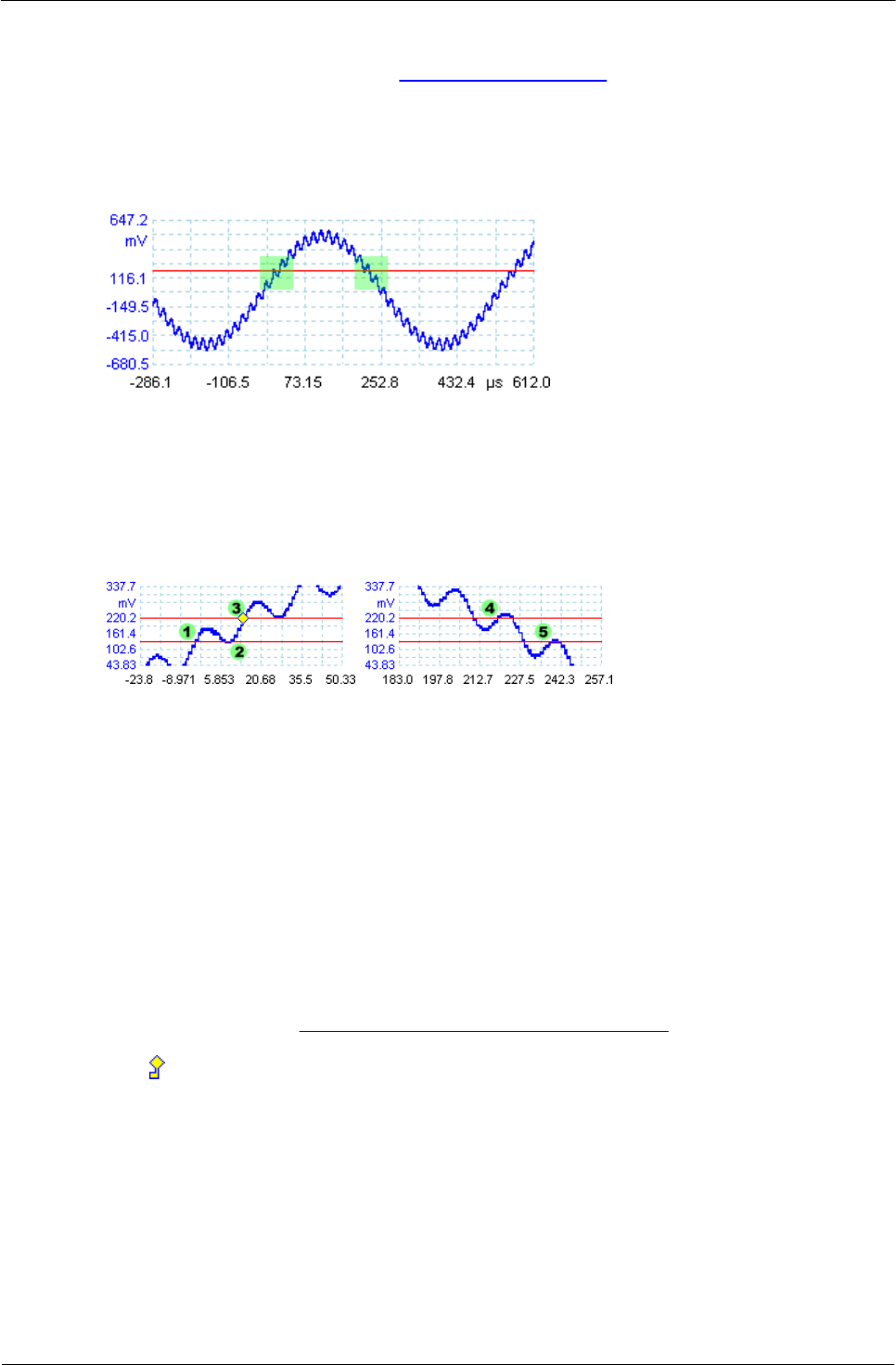

Segnale disturbato con una singola soglia
Si consideri il segnale molto rumoroso mostrato nella figura precedente. È difficile
effettuare un'attivazione affidabile su questo segnale con un trigger normale a fronte
ascendente, in quanto attraversa la soglia di trigger, la linea rossa nella figura, diverse
volte in un ciclo. Se si ingrandisce una parte evidenziata del segnale, si nota come
possa risultare utile l'isteresi.
Segnale disturbato con soglia di isteresi
Nelle viste ingrandite, la soglia originale è la linea rossa inferiore. La linea rossa
superiore è la seconda soglia utilizzata dal trigger di isteresi.
Il segnale sale attraverso la soglia inferiore in corrispondenza di (1) e (2), armando il
trigger ma non attivandolo. In corrispondenza di (3) il segnale infine attraversa la
soglia superiore, azionando il trigger. Sul fronte discendente del segnale, in
corrispondenza di (4) e (5), fronti ascendenti di impulsi di rumore fanno in modo che il
segnale attraversi le soglie superiore e inferiore, ma nell'ordine sbagliato, quindi il
trigger non viene armato né attivato. L'attivazione si verifica pertanto solo in un punto
ben definito del ciclo (3), nonostante il rumore sul segnale.
L'isteresi è abilitata per impostazione predefinita per tutti i tipi di trigger avanzato. I
controlli Isteresi nella finestra di dialogo Attivazione avanzata consentono di
modificare la tensione di isteresi come percentuale di fondo scala. Il marcatore di
trigger mostra le dimensioni della finestra di isteresi.
