Guida all'uso dell'oscilloscopio PicoScope 6 147
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
7.9

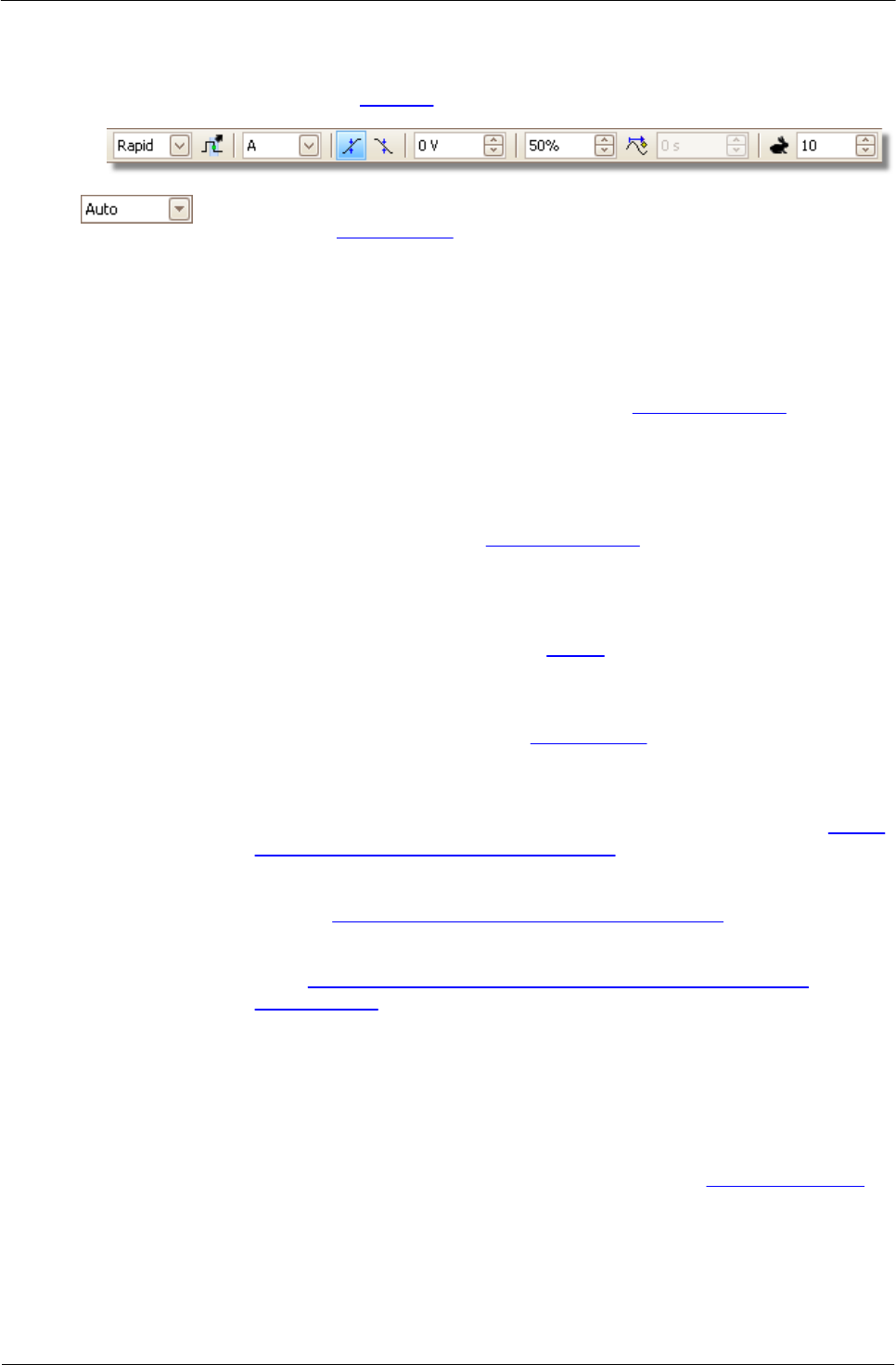

Barra degli strumenti Attivazione
La barra degli strumenti Attivazione indica all'oscilloscopio quando deve iniziare ad
acquisire dati. Vedere anche: Trigger.
Modalità trigger. L'elenco delle modalità disponibili varia secondo
il tipo di oscilloscopio in uso.
Nessuna: PicoScope acquisisce forme d'onda ripetutamente senza
attendere un segnale di attivazione.
Automatica: PicoScope attende un evento di attivazione prima di
acquisire dati. Se non si presentano eventi di attivazione entro un
tempo ragionevole, acquisisce comunque dati. Ripete questo
processo fino a quando non si fa clic sul pulsante Arresta. La
modalità "Automatica" non imposta il livello di trigger
automaticamente.
Ripeti: PicoScope attende un evento di attivazione per un tempo
indefinito prima di visualizzare dati. Ripete questo processo fino a
quando non si fa clic sul pulsante Arresta. Se non sono presenti
eventi di attivazione, PicoScope non visualizza nulla.
Unica: PicoScope attende una volta un evento di attivazione, quindi
arresta il campionamento. Per fare in modo che PicoScope ripeta il
processo, fare clic sul pulsante Avvia. Il trigger Unica è l'unico tipo
che consente a un'acquisizione di riempire l'intera memoria del
buffer.
Rapida: PicoScope ordina all'oscilloscopio di acquisire una
sequenza di forme d'onda con il minimo ritardo possibile tra di esse.
La visualizzazione non viene aggiornata fino a quando non è stata
acquisita l'ultima forma d'onda nella sequenza. Al termine
dell'operazione è possibile scorrere nelle forme d'onda con la barra
degli strumenti Navigazione buffer.
Nota: l'attivazione rapida è disponibile solo su alcuni dispositivi
(vedere Tabella delle caratteristiche dei dispositivi) e sulle basi dei
tempi più rapide.
ETS: Equivalent time sampling (campionamento del tempo
equivalente).PicoScope acquisisce molti cicli di un segnale
ripetitivo, quindi combina i risultati per generare un'unica forma
d'onda con una risoluzione di tempo superiore di quanto sia
possibile con un'unica acquisizione. Per risultati precisi, il segnale
deve essere perfettamente ripetitivo e il trigger deve essere stabile.
ETS non è disponibile su oscilloscopi a segnali misti quando sono
attivati i canali digitali.
Se si seleziona ETS quando è attivato un tipo di Trigger avanzato, il
tipo di trigger torna a Fronte unico e il pulsante Azionamento
avanzato viene disattivato.
