Finestra di dialogo Segnali di dimostrazione
Posizione:
avviare PicoScope senza oscilloscopi collegati
> Finestra di dialogo Collega dispositivo
> selezionare il dispositivo "DEMO"
> Pulsante Generatore di segnale ( )
> selezionare il canale
Scopo:
controlla un canale della sorgente di segnale di dimostrazione, una
funzione di PicoScope che crea diversi segnali di prova per simulare un
oscilloscopio

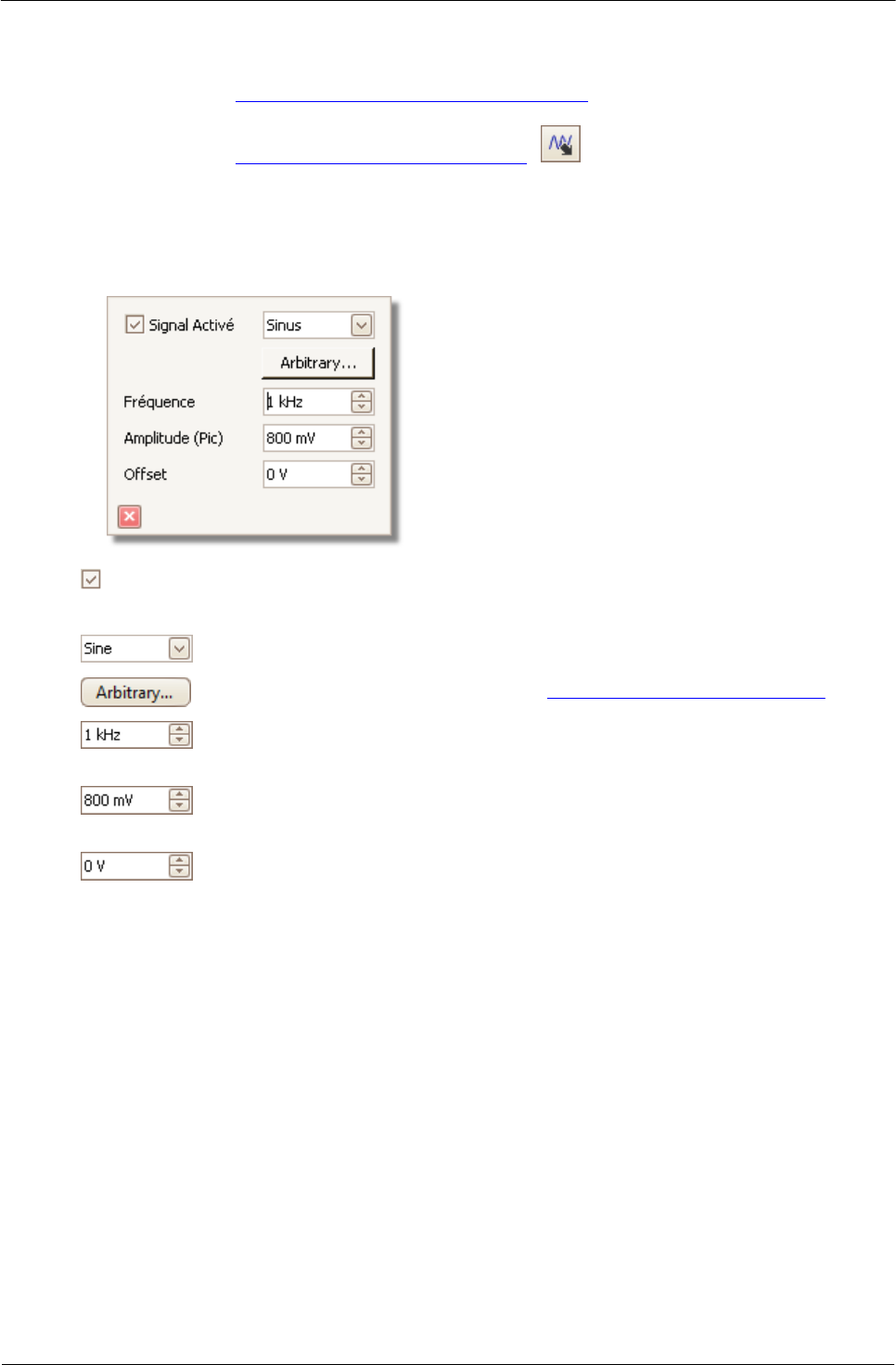

Segnale on: selezionare la casella per abilitare la sorgente di segnale
di dimostrazione.
Tipo segnale: selezionare da un elenco di tipi di segnale standard.
Forma d'onda arbitraria: Apre l'Editor forma d'onda arbitraria.
Frequenza: immettere la frequenza desiderata in Hertz, oppure
utilizzare i pulsanti con le frecce.
Ampiezza: immettere l'ampiezza desiderata in Volt, oppure utilizzare
i pulsanti con le frecce.
Compensazione: immettere un numero per aggiungere una
compensazione CC al segnale di dimostrazione. Per impostazione
predefinita, i segnali di dimostrazione hanno un valore medio di zero
volt.
