File di forme d'onda arbitrarie
Alcuni oscilloscopi PicoScope PC dispongono di un generatore di forme d'onda
arbitrarie (AWG), attivato mediante la finestra di dialogo Generatore di segnale.
PicoScope è in grado di programmare l'AWG con una forma d'onda standard, quale
un'onda sinusoidale o quadra, oppure una forma d'onda arbitraria creata dall'utente o
importata da un file di testo.
Per PicoScope 6 un file di testo è un elenco di valori decimali a virgola mobile, come
nell'esempio di seguito.
0.0
0.3
0.9
0.6
0.6
0.0
-0.3
0.0
0.0
0.0
Il file può contenere tra 10 e 8.192 valori, il numero necessario a definire la forma
d'onda. Ciascuna riga può contenere più valori, in tal caso i valori devono essere
separati da tabulazioni o virgole.
I valori sono campioni tra -1,0 e +1,0 e devono essere distanziati nel tempo in modo
uniforme. L'uscita è dimensionata in base all'ampiezza selezionata nella finestra di
dialogo Generatore di segnali e se necessario viene aggiunta la compensazione
selezionata. Per esempio, se l'ampiezza del generatore di segnale è impostata su "1 V"
e la compensazione su "0 V", un valore campione di -1,0 corrisponde a un'uscita di -
1,0 V e un campione di +1,0 corrisponde a un'uscita di +1,0 V.

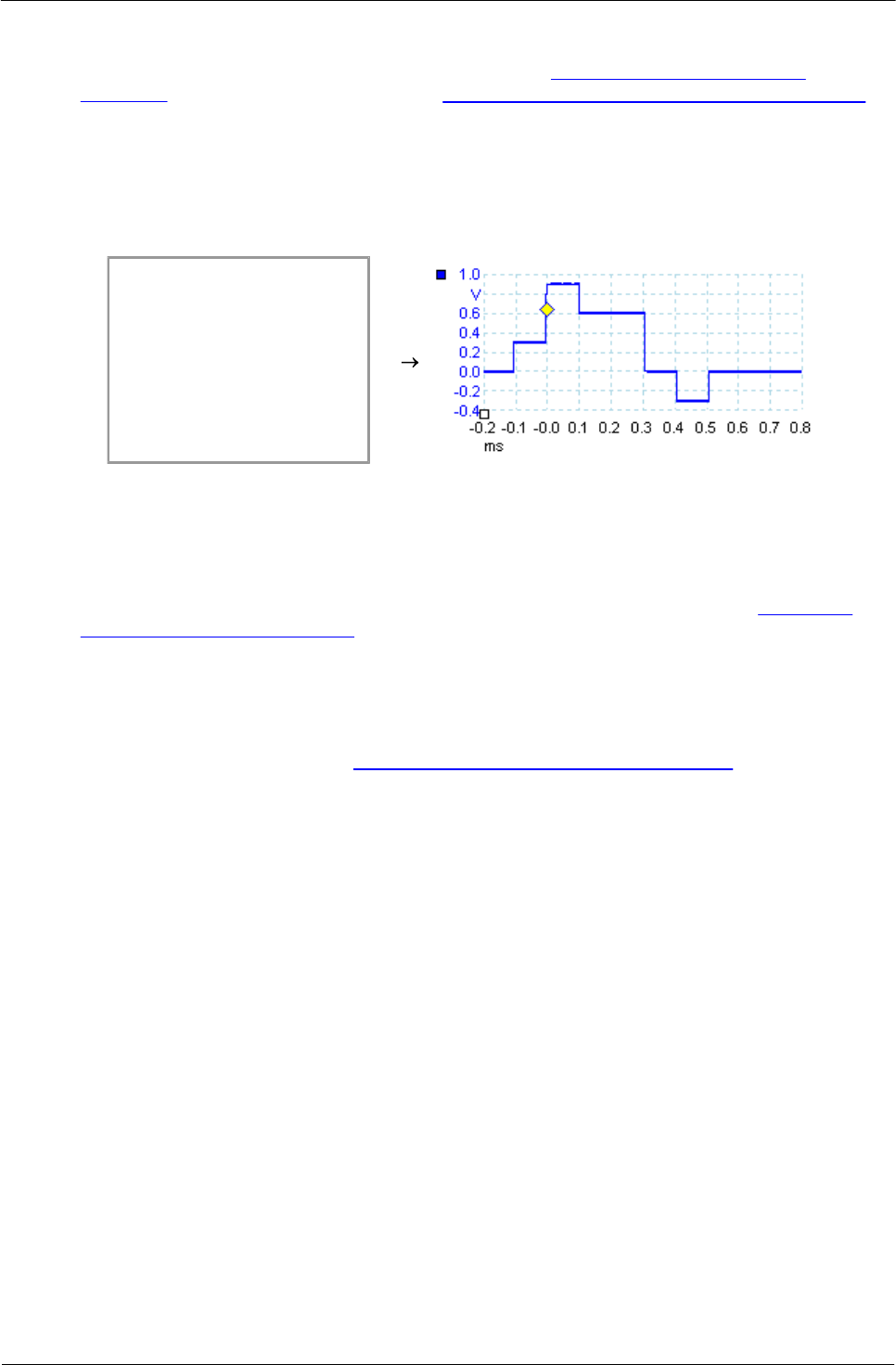

Il file deve contenere esattamente un ciclo della forma d'onda, che poi sarà riprodotto
alla velocità specificata nella finestra di dialogo Generatore di segnale. Nell'esempio
precedente, il segnale è stato impostato su 1 kHz, in modo che un ciclo della forma
d'onda duri 1 ms. Nella forma d'onda sono presenti 10 campioni, quindi ciascun
campione dura 0,1 ms.
