7.7.2
Finestra di dialogo Generatore di segnale (DrDAQ USB)
Posizione:
Pulsante Generatore di segnale nella barra degli strumenti
Canali DrDAQ USB
Scopo:
controlla il generatore di segnale incorporato del DrDAQ USB

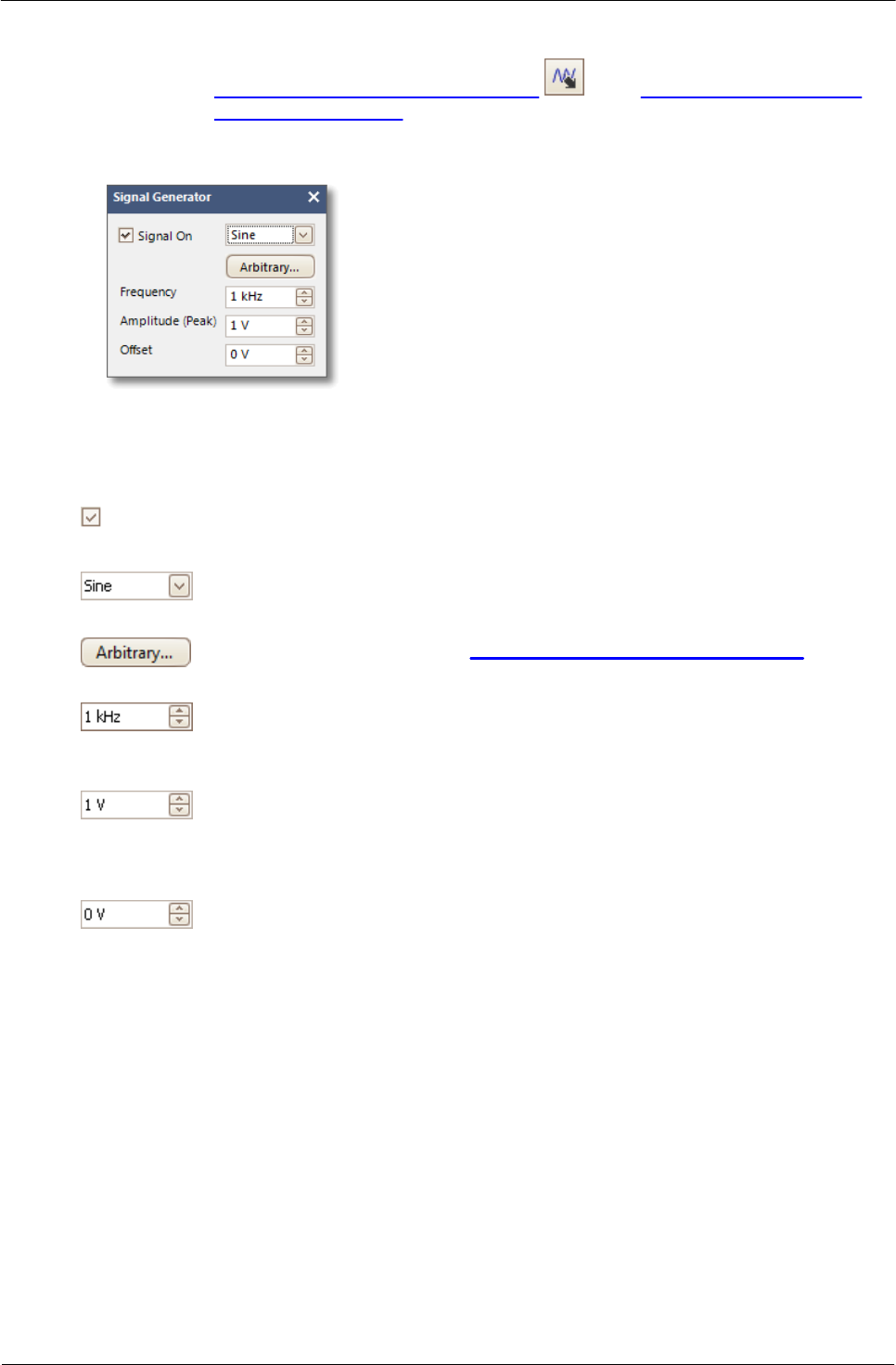

Finestra di dialogo
Generatore di segnale per
DrDAQ USB
Controlli di base
Attiva segnale. Selezionare la casella per abilitare il generatore
di segnale.
Tipo segnale. Selezionare la forma della forma d'onda da
generare.
Arbitraria. Apre la finestra Forma d'onda arbitraria, che
consente di definire la propria forma di forma d'onda.
Frequenza. Immettere il valore nella casella o utilizzare i
pulsanti freccia per selezionare la frequenza della forma d'onda
in uscita.
Ampiezza. L'ampiezza della forma d'onda misurata da picco a
picco. Per esempio, se Ampiezza è 1 V e Compensazione è 0
V, l'uscita avrà un picco negativo di –0,5 V e un picco positivo di
+0,5 V.
Compensazione. Il valore medio del segnale. Per esempio,
quando la Compensazione è 0 V, un'onda sinusoidale o quadra
avrà tensioni di picco positive e negative uguali.
