Barre degli strumenti e pulsanti132
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
7.5

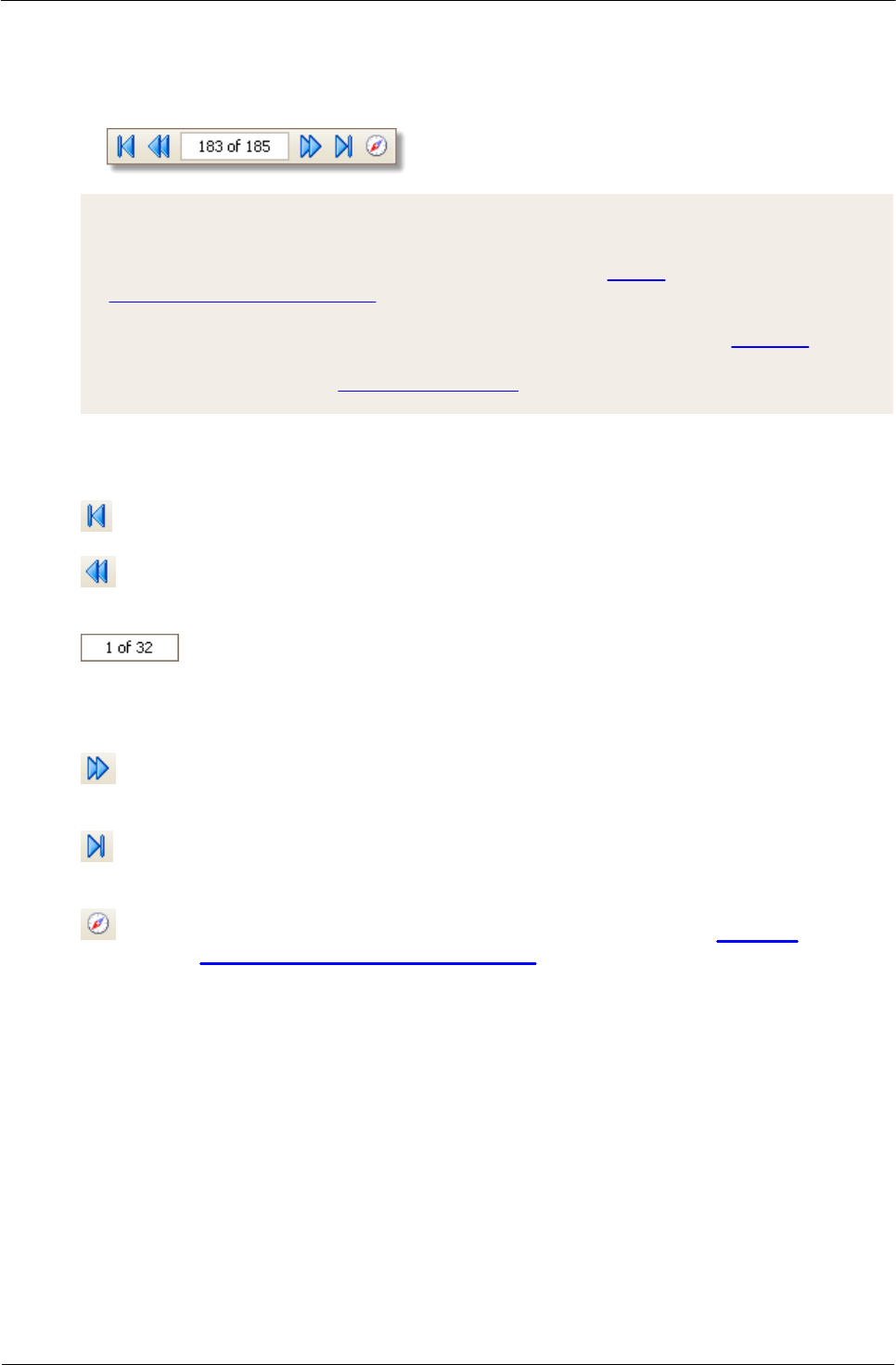

Barra degli strumenti Navigazione buffer
La barra degli strumenti Navigazione buffer consente di selezionare una forma
d'onda dal buffer delle forme d'onda.
Cos'è un buffer delle forme d'onda?
Secondo le impostazioni scelte, PicoScope può memorizzare più forme d'onda nel
buffer delle forme d'onda. Quando si fa clic sul pulsante Avvia o si cambia
un'impostazione di acquisizione, PicoScope svuota il buffer, quindi aggiunge ad esso
una nuova forma d'onda ogni qualvolta il dispositivo acquisisce dati. L'operazione
prosegue fino a quando il buffer è pieno oppure si fa clic sul pulsante Arresta. È
possibile limitare il numero di forme d'onda nel buffer a un numero compreso tra 1 e
10.000 mediante la pagina Preferenze generali.
È possibile rivedere le forme d'onda memorizzate nel buffer mediante i pulsanti
indicati di seguito.
Pulsante prima forma d'onda. Visualizza la forma d'onda 1..
Pulsante forma d'onda precedente. Visualizza la forma d'onda
precedente nel buffer.
Indicatore del numero di forme d'onda. Mostra quale forma d'onda è
visualizzata al momento e quante forme d'onda sono contenute nel
buffer. È possibile modificare il numero nella casella e premere Invio:
PicoScope passa alla forma d'onda specificata.
Pulsante forma d'onda successiva. Visualizza la forma d'onda
successiva nel buffer.
Pulsante ultima forma d'onda. Visualizza l'ultima forma d'onda nel
buffer.
Pulsante Strumento di navigazione buffer. Apre la finestra
Strumento di navigazione buffer per una selezione rapida delle forme
d'onda nel buffer.
