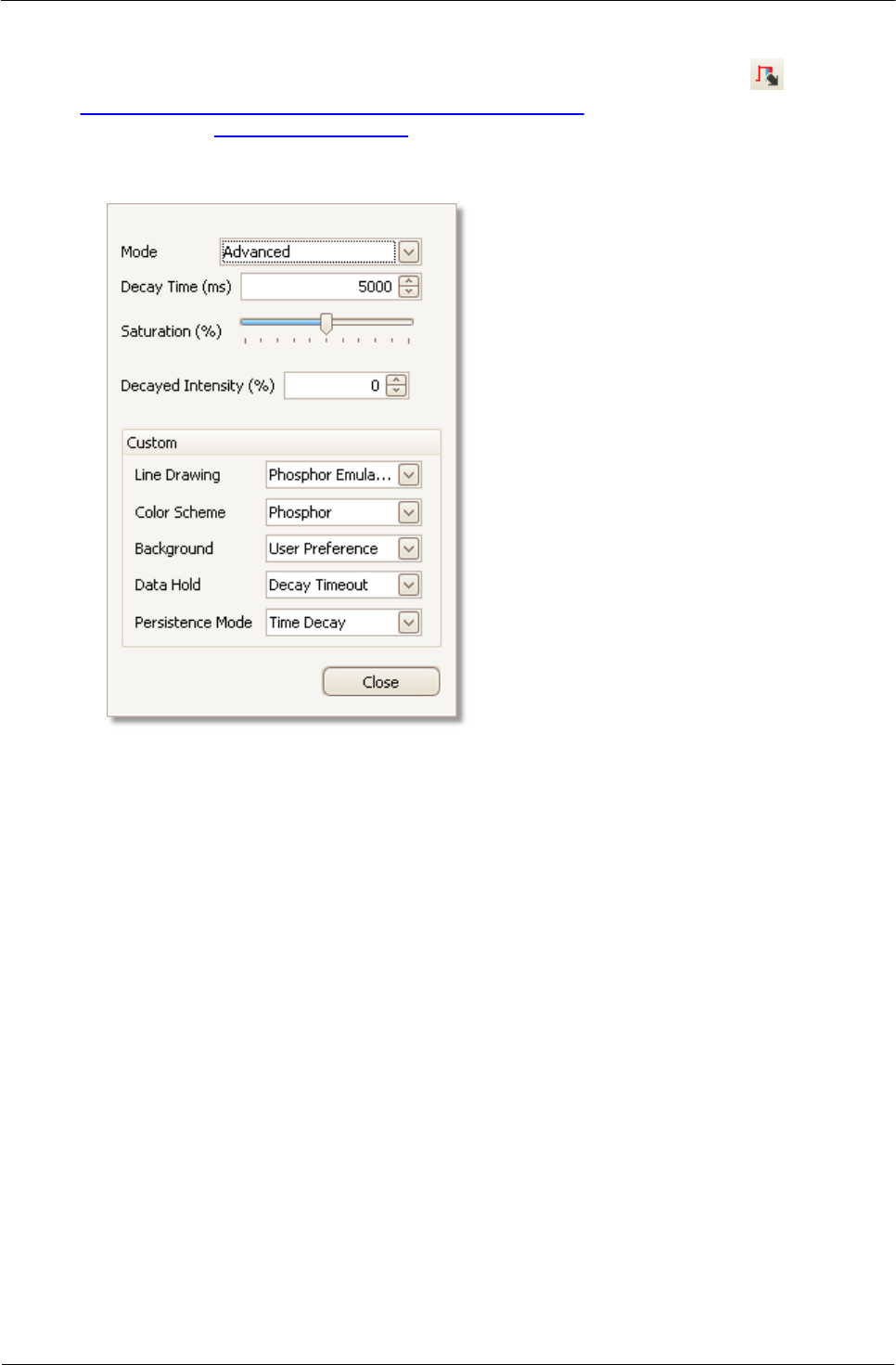

Finestra di dialogo Opzioni persistenza
Viene visualizzata quando si fa clic sul pulsante Opzioni persistenza nella
barra degli strumenti Impostazione acquisizione. È disponibile solo quando è
selezionata la modalità persistenza. Controlla i colori e l'algoritmo di dissolvenza
utilizzati per distinguere dati nuovi o frequenti da dati vecchi o intermittenti nella vista
persistenza.
Modalità
Colore digitale. Questa modalità utilizza una gamma di colori per
indicare la frequenza di dati della forma d'onda. Si utilizza il rosso per i
dati più frequenti; i dati meno frequenti sono rappresentati
successivamente in giallo e blu.
Intensità analogica. Questa modalità utilizza l'intensità dei colori per
indicare l'età dei dati della forma d'onda. I dati più recenti sono con
intensità completa del colore selezionato per il canale; i dati più vecchi
sono rappresentati da sfumature più chiare dello stesso colore.
Avanzata. Questa modalità apre una sezione Opzioni personalizzate
nella parte inferiore della finestra di dialogo, che consente di
personalizzare la visualizzazione della modalità persistenza.
Tempo di
decadimento
Il tempo, in millisecondi, impiegato dai dati della forma d'onda per
sfumare dall'intensità massima alla minima o da rosso a blu. Maggiore
è il tempo di decadimento, più a lungo le forme d'onda più vecchie
restano sullo schermo.
Saturazione
L'intensità o il colore con cui sono tracciate le nuove forme d'onda.
