5 Avviamento a PicoScope e oscilloscopio
Il presente capitolo spiega i concetti fondamentali che è necessario conoscere prima di
lavorare con il software PicoScope. Se si è già usato un oscilloscopio prima, la maggior
parte dei concetti sarà già nota. È possibile saltare la sezione Informazioni di base
sull'oscilloscopio e passare direttamente alle Informazioni specifiche su PicoScope. Se
non si conoscono gli oscilloscopi, si consiglia di leggere in primo luogo le Informazioni
di base sull'oscilloscopio e le Informazioni di base su PicoScope.
5.1
Informazioni di base sull'oscilloscopio
Un oscilloscopio è uno strumento di misura che visualizza un grafico della tensione

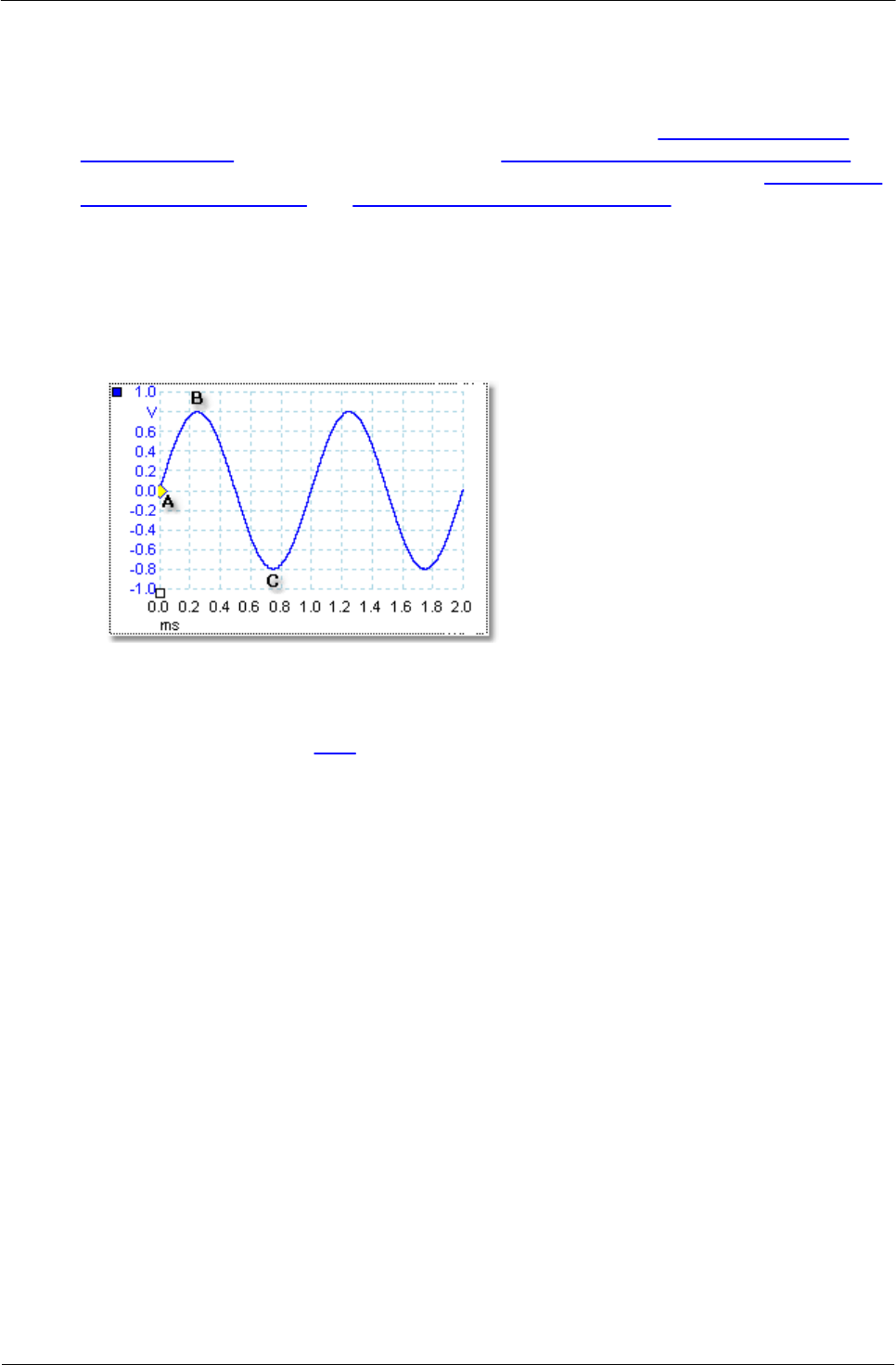

rispetto al tempo. Ad esempio, l'immagine di seguito mostra una visualizzazione tipica
di uno schermo di oscilloscopio quando si collega una tensione variabile a uno dei
canali in ingresso.
Le visualizzazioni dell'oscilloscopio si leggono sempre da sinistra a destra. La
caratteristica tensione/tempo del segnale è tracciata come una linea detta traccia. In
questo esempio, la traccia è blu e inizia al punto A. Osservando a sinistra del punto, si
nota il numero "0,0" sull'asse della tensione, che indica che la tensione è 0,0 V (volt).
Osservando sotto al punto A,, si nota un altro numero "0,0" sull'asse del tempo, che
indica che in quel punto il tempo è 0,0 ms (millisecondi).
In corrispondenza del punto B, 0,25 millisecondi dopo, la tensione è salita a un picco
positivo di 0,8 volt. In corrispondenza del punto C, 0,75 millisecondi dall'inizio, la
tensione è scesa a un picco negativo di -0,8 volt. Dopo 1 millisecondo, la tensione è
risalita a 0,0 volt e un nuovo ciclo sta per iniziare. Questo tipo di segnale è detto onda
sinusoidale, uno di una gamma infinita di tipi di segnali che si incontrano.
La maggior parte degli oscilloscopi consente di regolare le scale verticali e orizzontali
della visualizzazione. La scala verticale è detta gamma di tensione (nell'esempio,
sebbene siano possibili scale in altre unità di misura, per esempio milliampere). La
scala orizzontale è detta base dei tempi e si misura in unità di tempo, nell'esempio
millesimi di secondo.
