Guida all'uso dell'oscilloscopio PicoScope 6 123
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
7.3

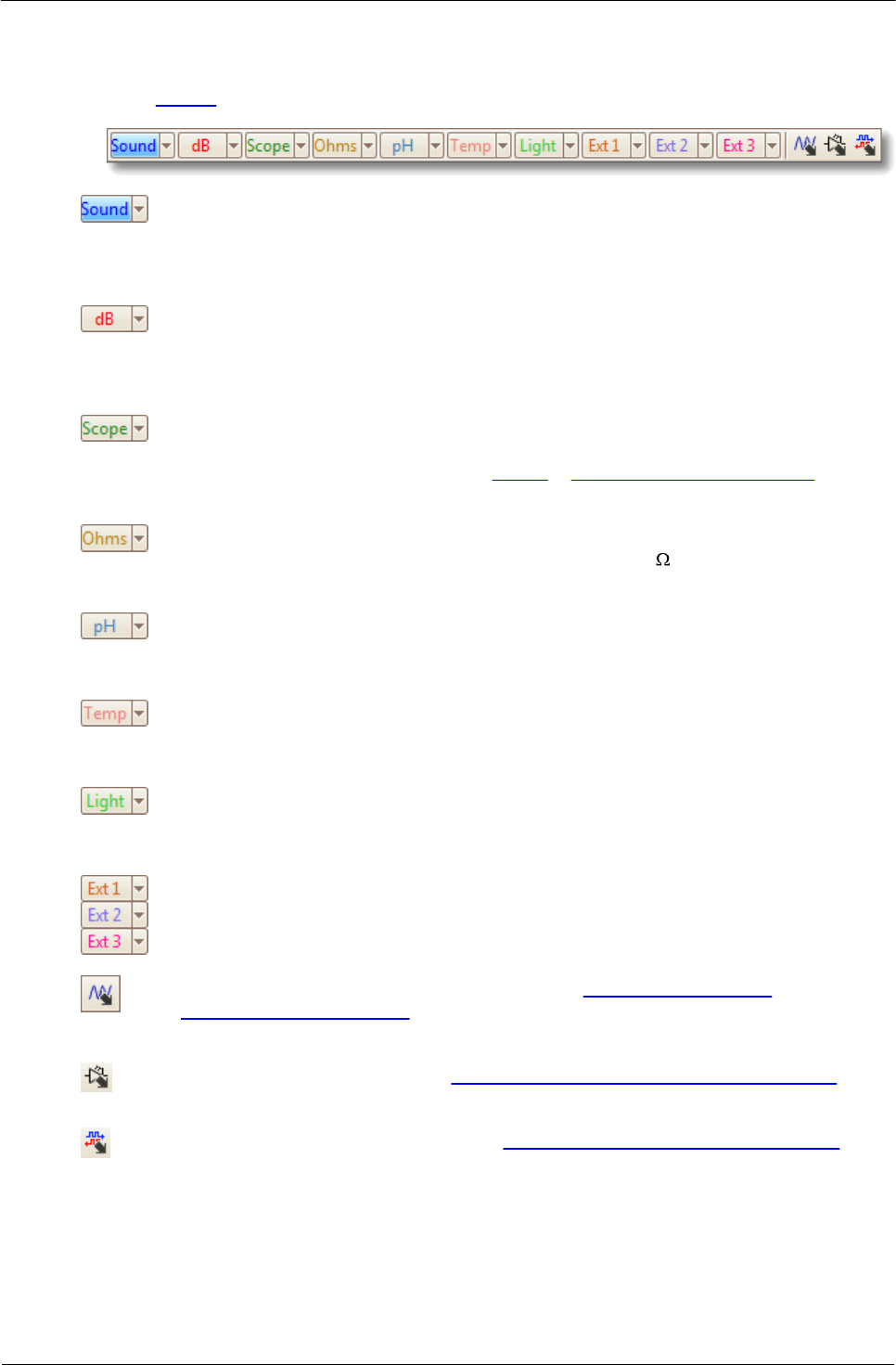

Barra degli strumenti Canali DrDAQ USB
La barra degli strumenti Canali per DrDAQ USB controlla le impostazioni per
ciascun canale di ingresso e di uscita:
Controllo sensore forme d'onda audio. La freccia consente di impostare
le opzioni per l'ingresso di forme d'onda audio (misurate in unità di
ampiezza non tarate) mediante il microfono integrato. Fare clic sul nome
del canale per attivare o disattivare il canale.
Controllo sensore livello audio. La freccia consente di impostare le
opzioni per l'ingresso del livello audio (misurato in decibel) mediante il
microfono integrato. Fare clic sul nome del canale per attivare o disattivare
il canale.
Controllo ingresso oscilloscopio. La freccia consente di impostare le
opzioni per l'ingresso dell'oscilloscopio (la presa BNC contrassegnata con
Oscilloscopio), con opzioni per sonde e dimensionamento in scala. Fare
clic sul nome del canale per attivare o disattivare il canale.
Controllo ingresso resistenza. La freccia consente di impostare le opzioni
per l'ingresso di misura della resistenza da 0 a 1 M sul blocco di morsetti a
vite. Fare clic sul nome del canale per attivare o disattivare il canale.
Controllo ingresso pH. La freccia consente di impostare le opzioni per
l'ingresso di misurazione pH e ORP (ossidazione/potenziale di riduzione).
Fare clic sul nome del canale per attivare o disattivare il canale.
Controllo sensore di temperatura. La freccia consente di impostare le
opzioni per il sensore di temperatura integrato. Fare clic sul nome del
canale per attivare o disattivare il canale.
Controllo sensore di luce. La freccia consente di impostare le opzioni per
il sensore di luce integrato. Fare clic sul nome del canale per attivare o
disattivare il canale.
Controlli sensori esterni. La freccia consente di impostare le opzioni per
gli ingressi dei sensori da 1 a 3. Fare clic sul nome del canale per attivare o
disattivare il canale.
Pulsante Generatore di segnale Apre la finestra di dialogo
Generatore di segnale, che consente di impostare le caratteristiche
dell'uscita del generatore di segnale.
Pulsante LED RGB. Apre la finestra di dialogo Controllo LED RGB, che
consente di impostare il colore del LED integrato.
Pulsante Uscite digitali. Apre la finestra di dialogo Uscite digitali, che
consente di controllare lo stato delle quattro uscite digitali.
