Barre degli strumenti e pulsanti120
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
Impostazione delle soglie
Scegliere la tensione di soglia digitale dall'elenco a discesa o selezionare la soglia
Personalizzata e impostare la tensione mediante il controllo di immissione numerico.
Le soglie predefinite sono:
TTL:
CMOS:
ECL:
PECL:
LVPECL:
LVCMOS 1,5 V:
LVCMOS 1,8 V:
LVCMOS 2,5 V:
LVCMOS 3,3 V:
LVDS:
Differenziale 0 V:
1,5 V
2,5 V
-1,3 V
3,7 V
2 V
750 mV
0,9 V
1,25 V
1,65 V
100 mV
0 V
Ciascuna porta dispone
della propria soglia
indipendente. La porta 0
contiene i canali D7...D0, la
porta 1 contiene i canali
D15...D8.
Canali disponibili
Questa sezione elenca i canali di ingresso digitale disponibili. Non vengono visualizzati
se non vengono aggiunti alla sezione Canali e gruppi da visualizzare della finestra
di dialogo. Fare clic e trascinare i singoli canali nella sezione Canali e gruppi da
visualizzare, selezionare un intervallo di canali e trascinarli tutti
contemporaneamente, o fare doppio clic su un canale per aggiungerlo direttamente.
Canali e gruppi da visualizzare
Questa sezione elenca i canali digitali selezionati per la visualizzazione. Vengono
elencati anche i gruppi di canali definiti dall'utente.
indica un canale digitale.
indica un gruppo di canali digitali. Per impostazione predefinita, i canali
aggiunti a un gruppo vengono posizionati con il bit più significativo in cima
all'elenco.

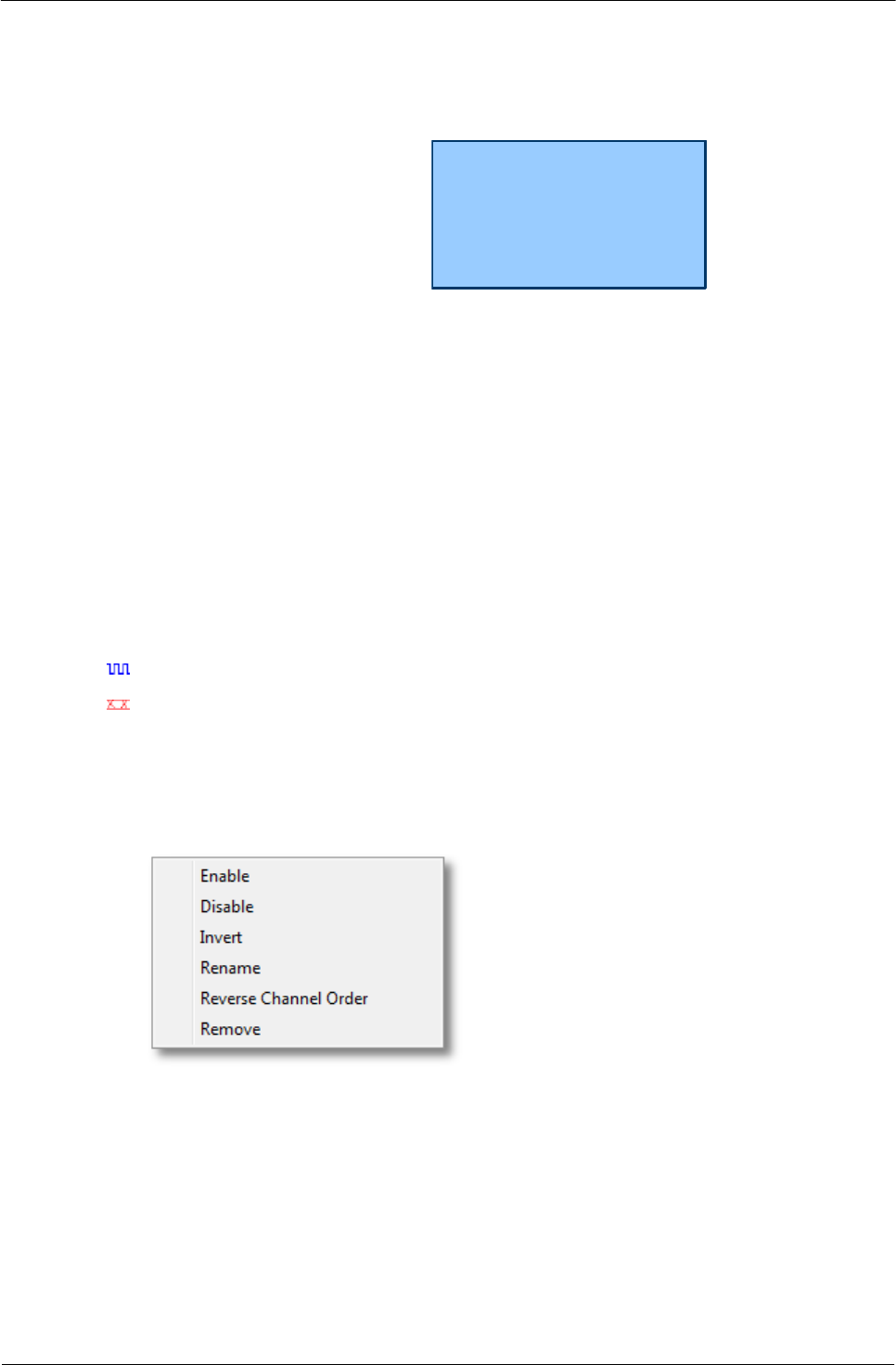

Per rinominare un canale o un gruppo, fare clic sul nome e immettere il nuovo
nome. Per altre operazioni, fare clic con il tasto destro del mouse sul canale o sul
gruppo per visualizzare un menu di azioni:
Attiva: visualizza il canale. Per impostazione predefinita
tutti i canali nell'elenco sono attivati.
Disattiva: nasconde il canale dalla visualizzazione.
Inverti: inverte la polarità del canale. Utile per i segnali
bassi attivi.
Rinomina: immettere un nuovo nome per il canale.
Inverti ordine canali: (solo gruppi) Inverte l'ordine dei canali nel
gruppo.
Rimuovi: rimuove il canale dall'elenco.
