Barre degli strumenti e pulsanti114
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
7.1.1

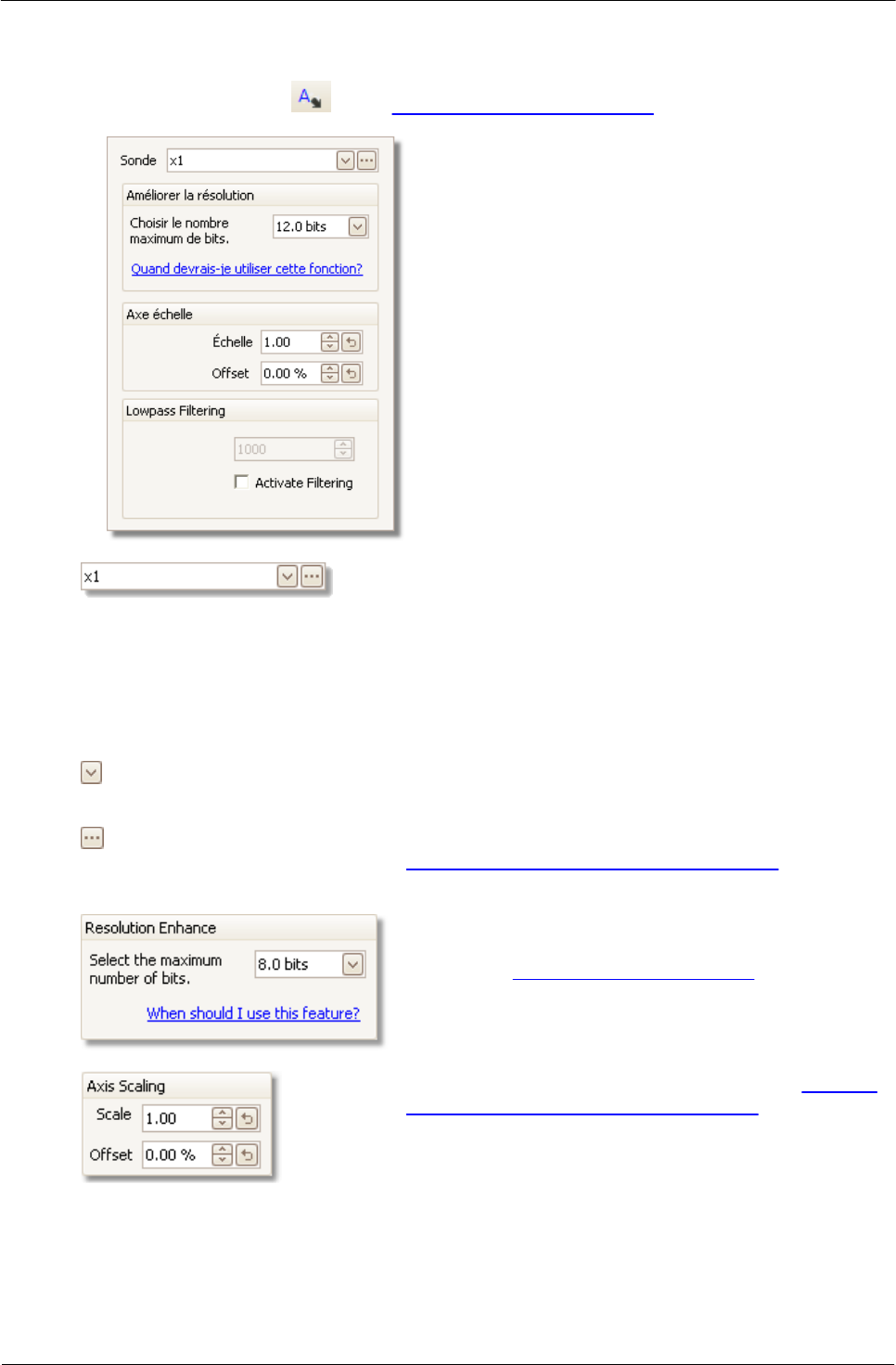

Menu Opzioni canale
Il menu Opzioni canale viene visualizzato quando si fa clic sul pulsante Opzioni
canale (per esempio: ) sulla barra degli strumenti Canali.
Elenco sonde. Indica la sonda in uso al momento
e consente di selezionarne una diversa. Utilizzarlo
per indicare a PicoScope quale tipo di sonda è
collegata a un canale. Per impostazione predefinita,
si suppone che la sonda sia x1, ossia che un
segnale da un volt in corrispondenza dell'ingresso
della sonda sia visualizzato come un volt sul
display.
Espandi elenco sonde. Fare clic qui per effettuare
la selezione da un elenco di sonde.
Apri finestra dialogo Sonde personalizzate. La
finestra di dialogo Sonde personalizzate consente di
modificare la libreria di sonde personalizzate.
Aumento della risoluzione. Consente di
migliorare la risoluzione effettiva dell'oscilloscopio
utilizzando Aumento della risoluzione. Il numero in
questa casella è un valore obiettivo che il software
cerca di utilizzare quando possibile.
Dimensionamento in scala dell'asse. I controlli
di dimensionamento in scala dell'asse che
consentono di impostare la scala e la
compensazione per ciascun asse verticale
singolarmente.
