Guida all'uso dell'oscilloscopio PicoScope 6 109
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.7
Menu Automotive (solo PicoScope Automotive)
Posizione:
Barra dei menu > Automotive
Scopo:
fornisce accesso a un database di test predefiniti
Nota:

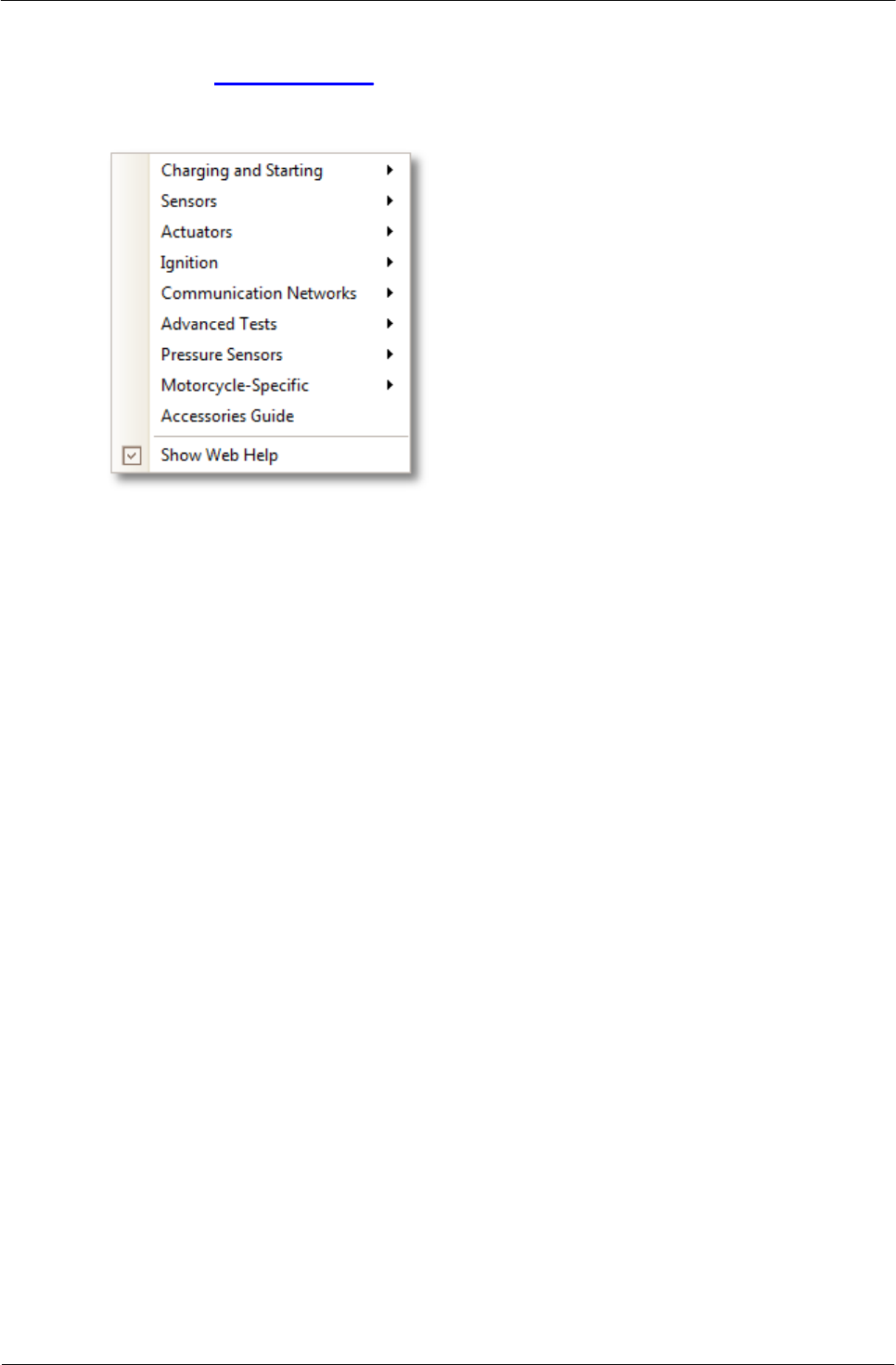

la figura mostra un esempio della versione
R6.6.43.4 del software. I contenuti del menu
cambiano spesso nella misura in cui alla
libreria vengono aggiunti nuovi test.
1.Selezionare un test predefinito.
2.PicoScope apre una pagina informativa che spiega come collegare l'oscilloscopio,
eseguire il test e interpretare i risultati (per alcuni test non è disponibile una pagina
informativa).
3.PicoScope visualizza una forma d'onda di esempio.
4.PicoScope si configura automaticamente con le impostazioni necessarie. Nella
maggior parte dei casi è sufficiente premere la barra spaziatrice per avviare il test.
