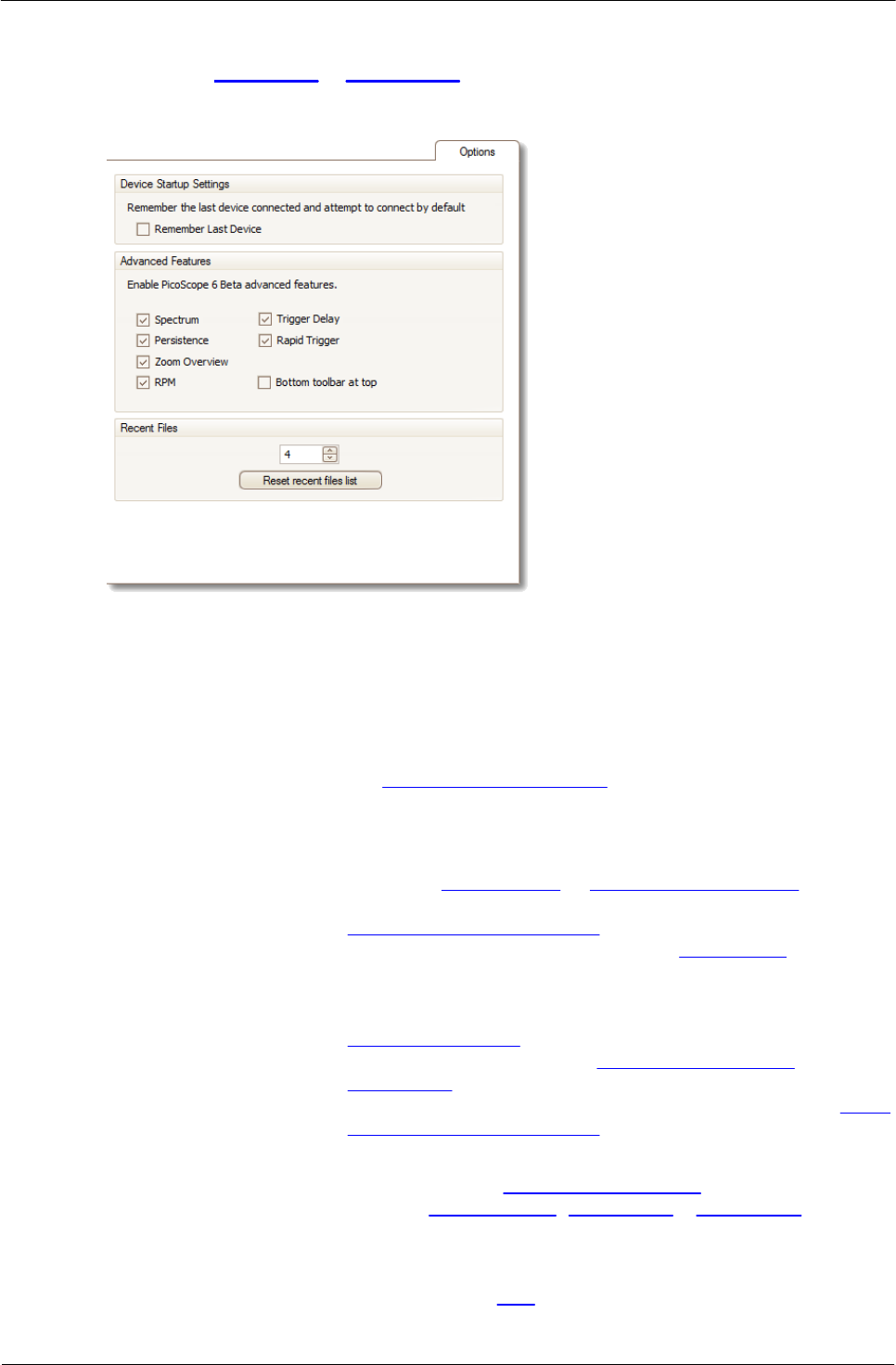

Pagina Opzioni
Posizione:
Strumenti > Preferenze > Opzioni
Scopo:
consente di impostare diverse opzioni che controllano il funzionamento
di PicoScope 6
Impostazioni di avvio dispositivo
Ricorda ultimo dispositivo. Questa opzione viene utilizzata quando PicoScope trova
più oscilloscopi collegati al computer. Se la casella è selezionata, PicoScope cerca di
utilizzare lo stesso dispositivo impiegato l'ultima volta. In caso contrario utilizza il
primo dispositivo disponibile.
Funzioni avanzate
Per impostazione predefinita, le modalità di acquisizione avanzate sono attivate in
PicoScope 6 e disattivate in PicoScope 6 Automotive. Indipendentemente dalla
versione utilizzata, è possibile attivare o disattivare queste funzioni mediante le
opzioni indicate di seguito.
Spettro Funzioni Vista spettro e analizzatore di spettro
Persistenza Colore digitale, Intensità analogica e modalità di
visualizzazione persistenza personalizzate
Panoramica zoom Una finestra visualizzata quando si ingrandisce, per
consentire lo spostamento in forme d'onda di grandi
dimensioni con un minimo di clic del mouse
RPM Giri al minuto, visualizzati insieme agli hertz nella
legenda frequenza
Ritardo trigger Il controllo di ritardo nella barra degli strumenti
Attivazione.
Attivazione rapida La voce "Rapida" nel controllo modalità trigger nella barra
degli strumenti Attivazione.
Barra degli strumenti
inferiore in alto Normalmente la barra degli strumenti contenente i
controlli Avvia/Arresta, Attivazione e Misurazioni si trova
nella parte inferiore della finestra di PicoScope. L'opzione
la sposta nella parte superiore.
File recenti
Il numero massimo di file elencati nel menu File > File recenti. Fare clic sul pulsante
per svuotare l'elenco.
