Guida all'uso dell'oscilloscopio PicoScope 6 105
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.5.8.7

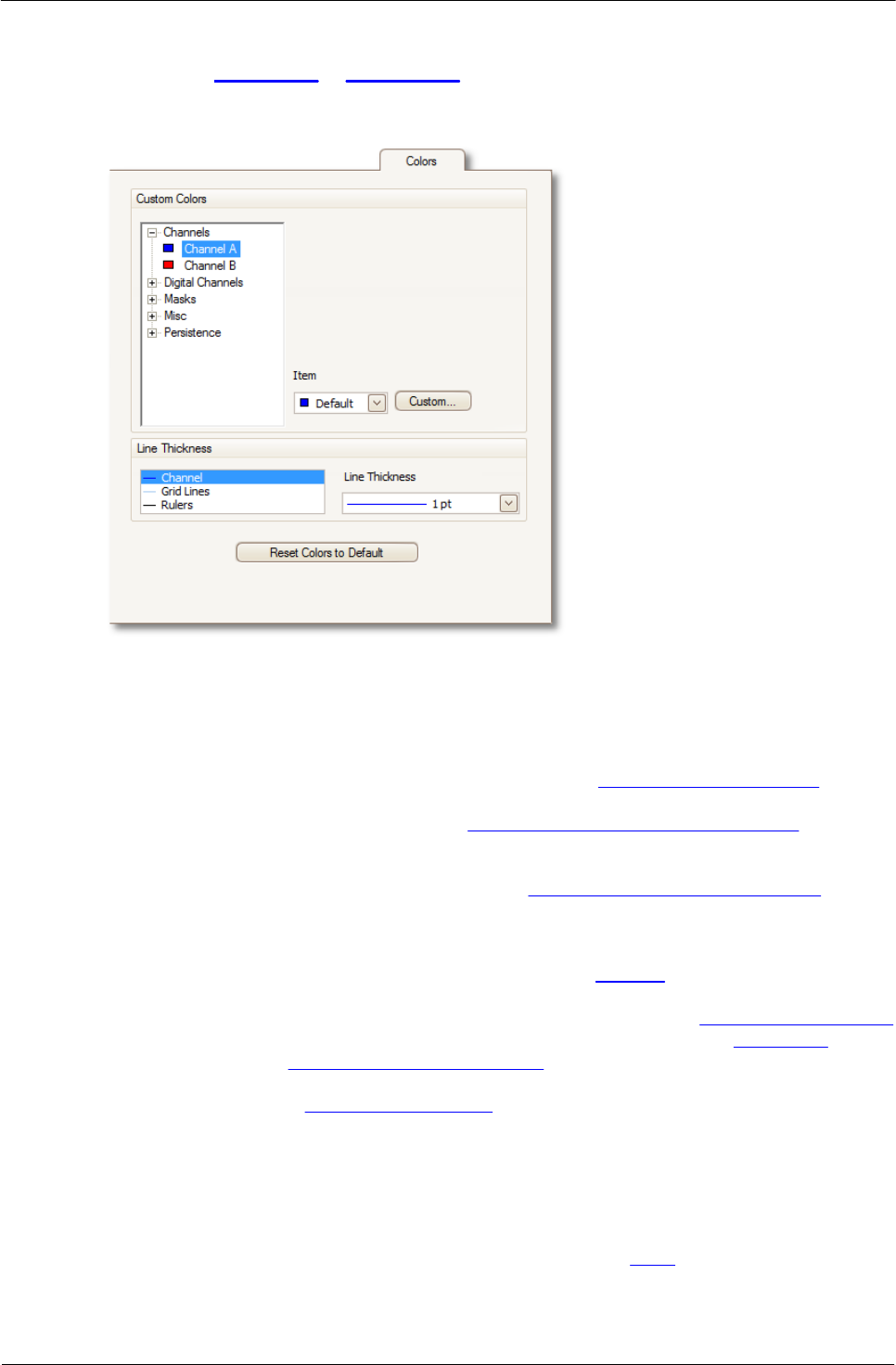

Pagina Colori
Posizione:
Strumenti > Preferenze > Colori
Scopo:
consente di impostare i colori per diverse parti dell'interfaccia utente
Colori personalizzati
Questi controlli consentono di specificare i colori per diverse parti della schermata di
PicoScope:
Canali
il colore della traccia per ciascun canale dell'oscilloscopio
Canali digitali
se si dispone di un oscilloscopio a segnali misti (MSO), qui è
possibile impostare il colore di ciascun canale
Maschere
le aree di maschera nella Verifica dei limiti con maschere
Varie
diversi elementi:
Linee griglia
le linee orizzontali e verticali nel reticolo
Sfondo
l'area dietro le forme d'onda e il reticolo (in modalità persistenza
questa impostazione può essere ridefinita dalla finestra di
dialogo Opzioni persistenza).
Trigger in tempo
reale
il marcatore di trigger per la posizione di trigger corrente
Trigger
marcatore di trigger secondario (viene visualizzato quando il
trigger in tempo reale si è spostato dall'ultima acquisizione di
forma d'onda)
Asse orizzontale
i numeri sulla parte inferiore di ogni vista, che solitamente
indicano le misure di tempo
