Se la casella di modifica non è visibile, può essere stata ridotta a icona; in tal caso
fare clic sul pulsante di ripristino . Se si modificano le coordinate di un vertice, i
risultati statistici vengono aggiornati immediatamente. È inoltre possibile esportare la
maschera in un file .mask mediante il pulsante di esportazione . Utilizzare i
pulsanti + e - per aggiungere o rimuovere vertici. Il pulsante di riduzione a icona ha la
funzione consueta. Per abbandonare la modalità di modifica maschera, chiudere la
casella di modifica della maschera con il pulsante di chiusura (X).

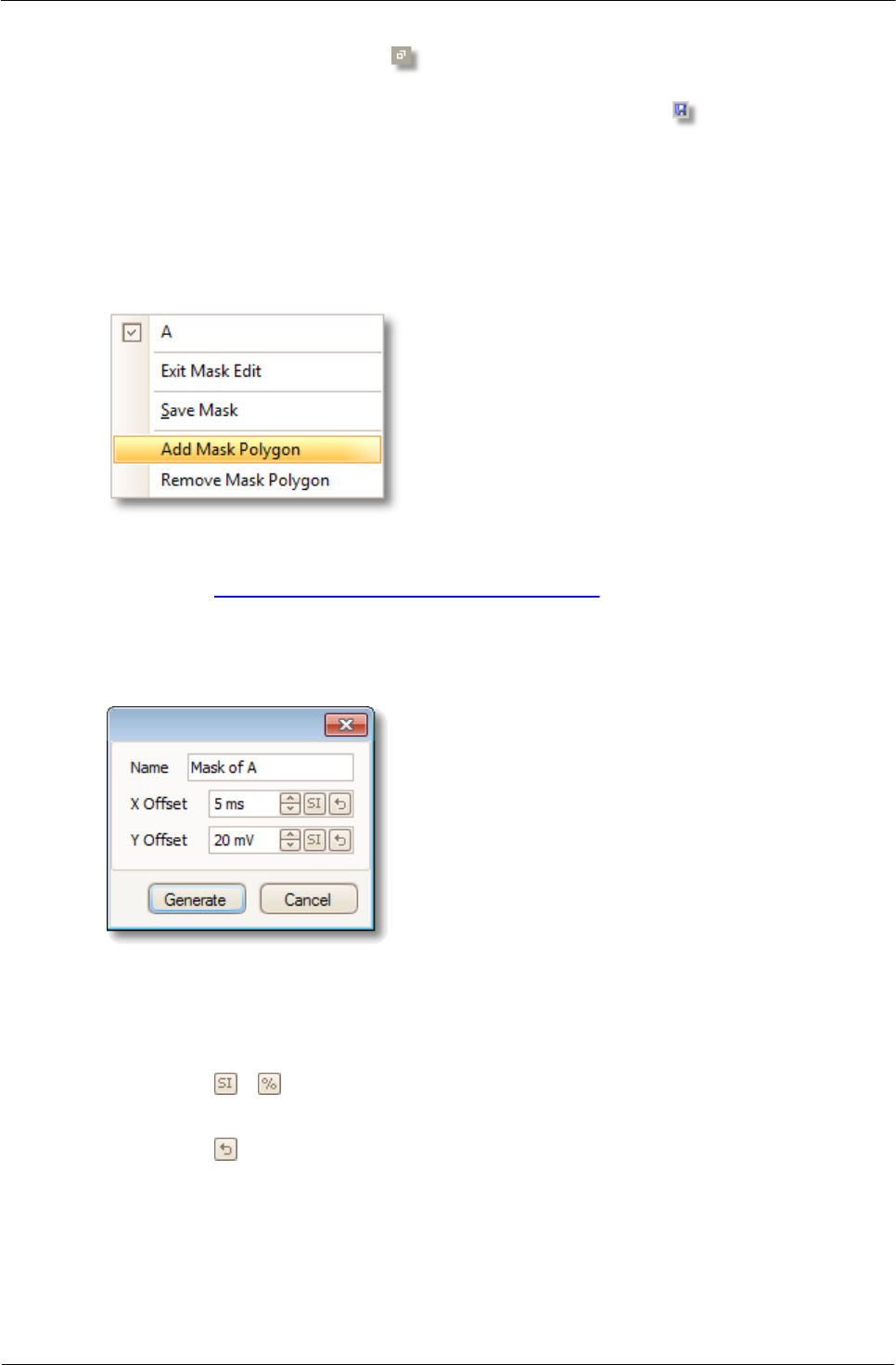

Per aggiungere o rimuovere un intero poligono, fare clic con il tasto destro del mouse
nella vista oscilloscopio e selezionare il comando Aggiungi poligono maschera o
Rimuovi poligono maschera.
6.5.6.3
Finestra di dialogo Genera maschera
Posizione:
Finestra di dialogo Libreria maschere > Genera
Scopo:
consente di impostare i parametri per la maschera generata
automaticamente. PicoScope crea una nuova maschera basata
sull'ultima forma d'onda acquisita.
Nome:
PicoScope sceglie automaticamente un nome per la nuova maschera. In
questa casella è possibile modificare il nome.
Offset X:
La distanza orizzontale tra la forma d'onda e la maschera.
/
Questo pulsante cambia il valore di offset tra unità assolute
(SI) e unità relative (% della scala completa).
Questo pulsante ripristina il valore di offset sull'impostazione
predefinita.
Offset Y:
La distanza verticale tra la forma d'onda e la maschera.
