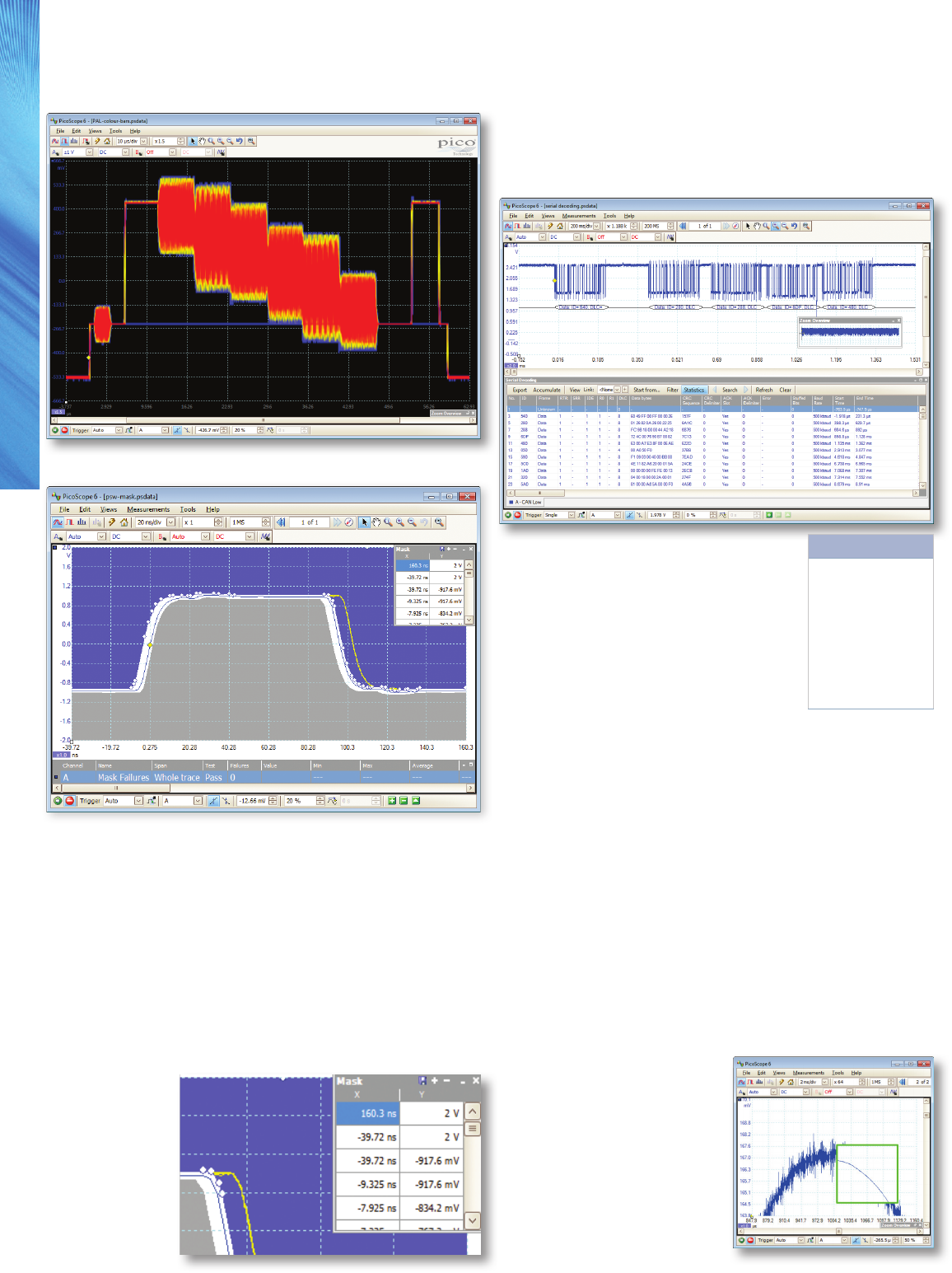

颜色持久模式
参见叠加的新旧数据,新数据以更明亮颜色或阴影显示。
这便于发现脉冲波形干扰与压差以及估算其相对频率。在
模拟持久、数字颜色或自定义显示模式之间选择。
容限测试
此功能专为生产和调试环境而设计。捕捉来自于已知工作
系统的信号,然后 PicoScope 将会在其周围绘制一个您指定
纵向和横向公差的容限。连接接受测试的系统,PicoScope
将突出显示超出容限范围的任何部分波形。突出显示的详
细信息一直在显示屏上显示,这样示波器甚至在您处理其
他事务时也可捕捉瞬时脉冲波形干扰。测量窗口计算故障
数量,同时可显示其他测量与统计信息。
数值与图形容限编辑器(两者均如下所示)可单独或结合
使用,可使您输入准确的容限规范或修改现有容限。您可
以将容限作为文件导入和导出。
PicoScope 6000 系 PC 示波器
高速数据采集
配套提供的驱动程序与软件开发套件可使您编写自己的软
件,或者与知名第三方软件包连接。如果 PicoScope 6404D
的 2 GS 缓冲存储器不够,则驱动程序支持数据流,即:以
150 MS/s 以上的速率通过 USB 3.0 端口将无间隙连续数据
直接采集至 PC 内存,或以高达 78 MS/s 的速率采集至固态
硬盘。速率受 PC 规格和应用加载影响。
串行数据解码
PicoScope 6000 系列示波器非常适用于串
行解码,具有可使其连续采集长序列数
据的大容量存储器缓冲。这可在数秒内
捕捉上千帧或数包数据。示波器可同时
解码多达四个总线,并为每个输入通道
提供一个独立协议选择。
PicoScope 以您选择的格式显示解码数
据:
在视图中
、
在窗口中
或两者兼有。
• 视图中
格式在公共时间轴上显示位于
波形下方的解码数据,错误帧标记为红色。您可以对这
些帧进行放大,从而查找波形上的噪音或变形。
• 窗口中
格式显示解码帧列表,其中包括数据与所有标记
和标识符。您可以设置滤波条件从而仅显示您感兴趣的
帧、搜索具有特定特性的帧或者定义程序在列出数据之
前将会等待的开始方式。
模拟和数字低通滤波
各输入通道自配有数字低通滤波器,具有从 1 Hz 至示波器
完整带宽的独立可调截止频率。这可使您在查看其他输入
上的高带宽信号时抑制所选择通道上的噪音。
每个输入通道上都可使用一个额外的可选模拟带宽限制
器,以抑制可能造成混淆的高频。
串行协议
UART (RS-232)
SPI
I
2
C
I
2
S
CAN
LIN
FlexRay
