高度信号完整性
大部分示波器降低了价格；而我们的示波器建立起一个
指标。
我们的工程师利用细致入微的前台设计与屏蔽，以减少噪
音、串扰与谐波失真。凭借几十年的示波器制造经验，
我们知道如何设计以获得最佳的脉冲响应速度和带宽平
滑度。
PicoScope 6000 系列 PC 示波器
标配有高端功能
从某些公司购买示波器有点像买车。在您添加了所有需要
的选件后，价格已经大幅上涨。借助 PicoScope 6000 系列，
分辨率增强、容限测试、串行解码、高级触发、测量、数
学通道、XY 模式、数字滤波、甚至信号发生器等高端功能
均包括在价格中。
为了确保您的投资获得回报，装置内的 PC 软件与固件均可
更新。我们长期以来一直通过软件下载免费提供新功能。
其他公司在日后升级问题上做出含糊不清的承诺，但是我
们却自始至终履行着我们的承诺。我们的产品用户通过成
为我们的长期客户作为对我们的回报，他们经常向自己的
同事们推荐我们。
硬件加速
在一些示波器上，安装大容量存储器具有以下不利后果：
因为处理器要应对大量数据，屏幕更新速度降低，控件反
应变迟钝。利用 PicoScope 大容量存储示波器内部的硬件加
速，您可以采集含有成百上千个样本的波形，同时保持较
快的屏幕更新速度和反应灵敏的用户界面。示波器内的专
用硬件可处理多个并行的数据流，以构成显示在屏幕上的
波形。这个过程比任何 PC 处理器完成的速度要快的多，同
USB 3.0 SuperSpeed 数据传输一起使用，可消除示
波器和 PC 之间的任何瓶颈。
例如，示波器通过设置可采集 1 亿个样本，
但 PicoScope 显示窗口可能就有 1000 像素
宽。在这种情况下，示波器智能地将数
据压缩到 1000 块，每块 10 万个样
本。不同于扔掉大部分数据的简单抽
取，PicoScope 硬件加速可保证您看到
窄脉冲波形等任何高频细节，甚至是在屏
幕缩小时。

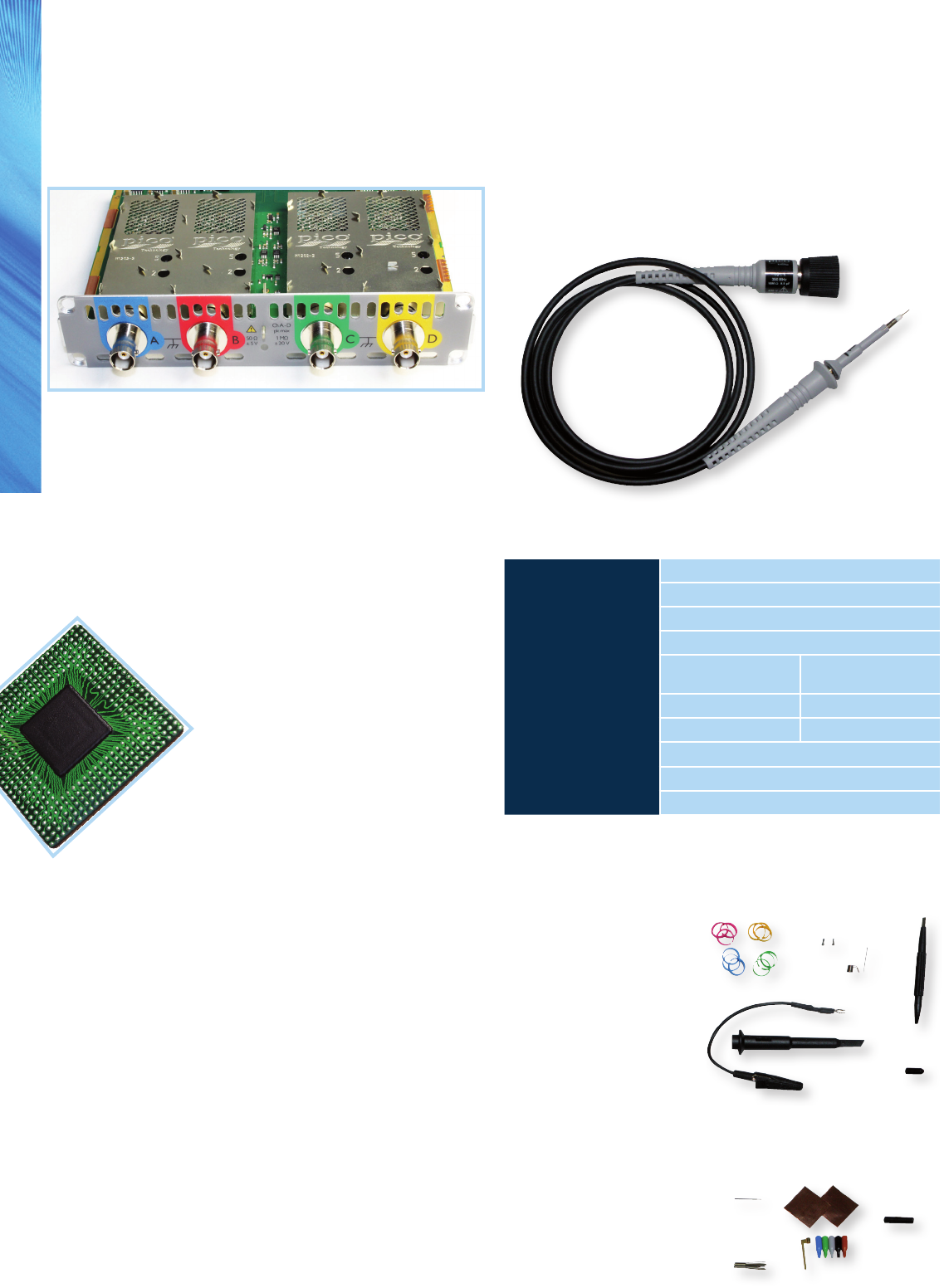

附带探棒
您的 PicoScope 6000 系列示波器配备四个宽带高阻抗探棒。
这些探棒旨在与 PicoScope 6000 系列的单个型号配套使用，
并且出厂前已进行补偿，以符合各示波器的输入特点。每
只高质量探棒配有一系列附件，便于准确进行高频测量。
还提供了一系列的替代探棒。
探棒规格 TA150 TA133
衰减 10:1
探棒头阻抗 10 MΩ
探棒头电容 9.5 pF
示波器输入阻抗 1 MΩ
兼容性
PicoScope 6402C/D、
PicoScope 6403C/D
PicoScope 6404C/D
带宽 (3 dB) 350 MHz 500 MHz
上升时间 (10% 至 90%) 1 ns 700 ps
补偿范围 10 至 25 pF
安全标准 IEC/EN 61010-031
线缆长度 1.3 m
所含探棒附件
仅 TA133
• 0.5 mm 顶针
• 2.5 mm 接地片
• 2 张自粘铜垫
• 2.5 mm 防护盖
• 0.5 mm 至 1.27 mm
螺距 IC 盖
• 2.5 mm PCB 适配器套件
TA133 和 TA150
• 指导手册
• 0.5 mm 实心顶针
• 3 x 4 色编码环
• 15 cm 接地引线
• 2.5 mm 接地弹簧
• 修整工具
• 2.5 mm 绝缘盖
• 2.5 mm 弹簧钩
