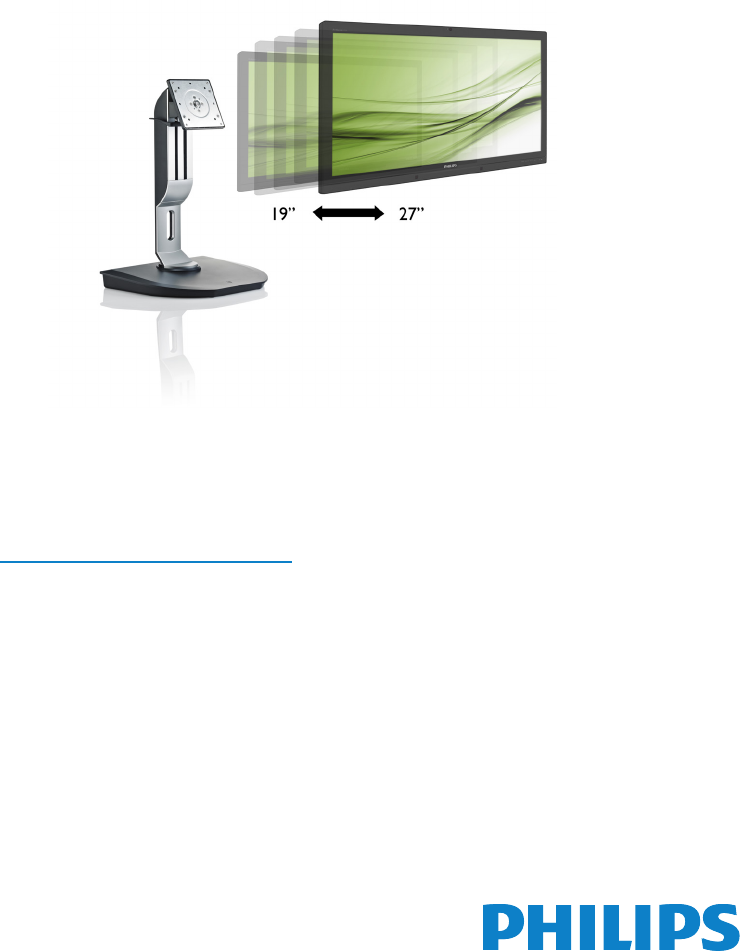

Cloud monitor base SB4B1927VB www.philips.
Inhoudsopgave 1. Belangrijk ������������������������������������������������1 1.1 Voorzorgsmaatregelen en onderhoud ��������������������������������������������������������1 1.2 Beschrijving van notaties ���������������������������2 1.3 Verwijderen van product en verpakkingsmateriaal �����������������������������������3 2. De cloud monitor base opzetten �����4 2.1 Installatie ������������������������������������������������������������4 2.2 De cloud monitor base bedienen �������6 3.
1. Belangrijk 1. Belangrijk Deze elektronische gebruikershandleiding is bedoeld voor iedereen die de Philips cloud monitor base gebruikt. Neem uw tijd om deze gebruikershandleiding te lezen voordat u de cloud monitor base gebruikt. Deze bevat belangrijke informatie en opmerkingen betreffende de bediening van uw monitor.
1. Belangrijk • • Maak de cloud monitor base, als deze toch nat is geworden, zo snel mogelijk met een droge doek droog. 1.2 Beschrijving van notaties In de volgende paragrafen worden de notatiemethodieken beschreven die in dit document worden gebruikt. Als er water of een andere stof van buitenaf in de cloud monitor base terechtkomt, schakel het apparaat dan direct uit en haal de stekker uit het stopcontact. Verwijder vervolgens het water of de andere stof en stuur de monitor naar een servicecentrum.
1. Belangrijk From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors, which recycle all materials (products and related packaging material) in accordance with all Environmental Laws and taking back program with the contractor company. 1.
2. De cloud monitor base opzetten Monteer de cloud monitor base op uw monitor 2. De cloud monitor base opzetten 1. Leg de monitor met het scherm omlaag op een effen oppervlak. Let op dat u het scherm niet krast of beschadigt. 2.1 Installatie Inhoud verpakking  Cloud monitor base SB4B1927VB 2. Klik de voet in het gebied voor de VESAsteun. Cloud monitor base 使用 前请阅读使用说明 in k l © 20 14 Ko n User’s Manual Monitor drivers SmartControl software 保留备用 ijke P h il ip s ig h ll r .A N .
2. De cloud monitor base opzetten Verbinding maken met uw monitor en server 4 7 3 6 5 5 2 1 RJ-45 1 12 Vdc, 3 A adapter in 2 DVI-OUT Master 3 Aansluiting oortelefoon 4 Microfooningang 5 USB 2.0-poort 6 DVI-OUT Slave 7 Ethernet (10 / 100 / 1000 Mbps) Verbinding maken met de cloud monitor base 1. Sluit de signaalkabel van de monitor aan op de video-connector op de achterzijde van de cloud monitor base. 2. Sluit een RJ-45 netwerkkabel aan op de netwerkpoort achterop de cloud monitor base.
2. De cloud monitor base opzetten Draaivoet 2.2 De cloud monitor base bedienen Beschrijving van de bedieningsknoppen +65˚ -65˚ Hoogteafstelling 1 Schakel de voeding IN en UIT. Druk op de aan/uit-knop om hem in te schakelen. Houd de aan/uit-knop 6 seconden ingedrukt om hem uit te schakelen. Opmerking Als de cloud monitor base in de stand DC uit is, is de WOL (Wake On LAN) functie beschikbaar voor de beheerder van de hostserver; bij activering via WOL knippert de energie-LED gedurende een seconde.
3. Firmware van de cloud monitor base 3. Firmware van de cloud monitor base 3.1 Wat is het? De Philips cloud monitor base is een zero/ thin client-oplossing ontworpen voor de Virtual Desktop Infrastructuur (VDI). VDI biedt IT-organisaties een grotere flexibiliteit, beheerbaarheid, veiligheid en kostenbesparing. Met VDI kunnen IT-beheerders gemakkelijker de IT-behoeften aanpassen aan een veranderende organisatie met nieuwe systemen en updates.
3. Firmware van de cloud monitor base 3.2 Functie aan/uit-knop 1 Bediening cloud monitor base 1. Druk op de aan/uit-knop om hem in te schakelen. 2. Houd de aan/uit-knop 6 seconden ingedrukt om hem uit te schakelen. 3. Als de netstroom geactiveerd wordt, licht de energie-LED gedurende 1 seconde op en dooft dan weer. Deze actie rondt de WOL-functie af en schakelt de cloud monitor base uit. 4. USB-poorten bieden geen ondersteuning voor 5 V stand-byvermogen in de DC uit-stand van de cloud monitor base. 3.
3. Firmware van de cloud monitor base 3 Venster Connect (Verbinden) Het venster Connect (Verbinden) verschijnt tijdens het opstarten behalve wanneer de client is ingesteld op handmatig opstarten of op automatisch opnieuw verbinden. U kunt het logo veranderen dat boven de knop Connect (Verbinden) staat door een vervangende afbeelding te uploaden via het menu Administrative Web Interface Upload. Het netwerkpictogram rechtsonder in het venster Connect (Verbinden) toont de status van de netwerkverbinding.
3. Firmware van de cloud monitor base • Diagnostics (Diagnose) Met deze optie kunt u problemen met het apparaat oplossen. • Information (Informatie) Met deze optie kunt u bepaalde details over het apparaat bekijken. • User Settings (Gebruikersinstelling) Met deze optie kan de gebruiker de modus voor certificaatcontrole, muis, toetsenbord, schermtopologie en de beeldkwaliteit voro het PCoIP-protocol instellen.
3. Firmware van de cloud monitor base • IP Address (IP-adres) het IP-adres van de server. Als DHCP is uitgeschakeld, moet u in dit veld een geldig IP-adres invullen. Als DHCP is ingeschakeld, kunt u dit veld niet bewerken. • Subnet Mask (Subnetmasker) Het subnetmasker van het apparaat. Als DHCP is uitgeschakeld, moet u in dit veld een geldig subnetmasker invullen. Als DHCP is ingeschakeld, kunt u dit veld niet bewerken. • Gateway Het IP-adres van het gateway-apparaat.
3. Firmware van de cloud monitor base Tabblad IPv6 Op de pagina IPv6 kunt u IPv6 instellen voor PCoIP-apparaten die met uw IPv6-netwerk verbonden zijn. • Enable IPv6 (IPv6 inschakelen) Schakel dit veld in om IPv6 voor uw PCoIP-apparaten in te schakelen. • Link Local Address (Lokaal adres koppelen) Dit veld wordt automatisch gevuld. • Gateway Voer het gateway-adres in.
3. Firmware van de cloud monitor base • Domain Name (Domeinnaam) De gebruikte domeinnaam (zoals 'domain.local'). voor de host of client. Als DHCPv6 is ingeschakeld, wordt dit veld automatisch ingevuld door de DHCPv6-server. • FQDN De Fully Qualified Domain Name voor de host of client. Als DHCPv6 is ingeschakeld, wordt dit veld automatisch ingevuld door de DHCPv6-server.
3. Firmware van de cloud monitor base Tabblad Label De pagina Label is beschikbaar voor de host of client. Op de pagina Label kunt u informatie invullen voor het apparaat. U kunt de parameters voor het portal label ook instellen met de Administrative Web Interface. • PCoIP Device Name (Naam PCoIP-apparaat) Met de naam voor het PCoIP-apparaat kan de beheerder de host of portal een logische naam geven.
3. Firmware van de cloud monitor base Discovery Tab (Ondekkingstag) Gebruik de instellingen op de pagina Discovery Configuration (Ontdekkingsconfigurat) om het ontdekken van hosts en clients in het PCoIP-systeem te wissen en de inspanningen voor configuratie en onderhoud bij complexe systemen drastisch te beperken. Dit ontdekkingsmechanisme is onafhankelijk van DNS SRV-ontdekking. Om SLP-herkenning te laten werken, moeten routers worden ingesteld op het forwarden van multicast-verkeer tussen de subnetten.
3. Firmware van de cloud monitor base Tabblad Session (Sessie) Op de pagina Sessie kunt u instellen hoe host of client verbinding maken met of verbindingen accepteren van gelijksoortige apparaten. U kunt de sessieparameters ook instellen met de Administrative Web Interface. • Connection Type (Verbindingstype) Als u een rechtstreeks verbindingstype voor sessies selecteert op de pagina Sessie, verschijnen specifieke configuratie-opties.
3. Firmware van de cloud monitor base Tabblad Language (Taal) Op de pagina Language (Taal) kunt u de gebruikersinterface veranderen. Deze instelling heeft invloed op de lokale OSD GUI. Dit tabblad is alleen op de client beschikbaar. U kunt de taalparameters ook instellen met de Administrative Web Interface. • Language (taal) Stel de OSD-taal in. Deze instelling bepaalt alleen de taal voor de OSD. Dit heeft geen invloed op de taalinstelling voor de feitelijke gebruikerssessie.
3. Firmware van de cloud monitor base Tabblad OSD Op de pagina OSD kunt u de time-out voor de schermbeveiliging instellen met de parateter On Screen Display (Schermweergave). • Screen-Saver Timeout (Time-out schermbeveiliging) Stel de time-out in voor de schermbeveiliging voordat de client de aangesloten schermen in de energiespaarstand zet. U kunt de time-out in seconden instellen. De maximale waarde voor timeout is 9999 seconden. De waarde 0 schakelt de schermbeveiliging uit.
3. Firmware van de cloud monitor base Schakel schermnegeren alleen in als geldige EDID-informatie ontbreekt en als de kenmerken van het monitorscherm bekend zijn. • Enable display override (Scherm negeren instellen) Deze optie is bedoeld voor legacy-systemen. Dit stelt de client in op het verzenden van standaard EDID-informatie naar de host als een monitor niet wordt gedetecteerd of niet met de client is verbonden.
3. Firmware van de cloud monitor base Tabblad Reset (Resetten) Op de pagina Reset Parameters (Instellingen resetten) kunt u de configuratie en machtigingen terugzetten naar de standaard fabrieksinstellingen in het onbaord flash-geheugen. Een reset kan ook worden gestart met de Administrative Web Interface. Door de fabrieksinstellingen terug te zetten, wordt de firmware niet teruggezet en evenmin wordt het aangepaste OSD-logo gewist.
3. Firmware van de cloud monitor base Venster Diagnostics (Diagnoses) Het menu Diagnostic (Diagnose) bevat koppelingen naar pagina's met run-time gegevens en functies die bruikbaar kunnen zijn bij het oplossen van problemen. Tabblad Event Log (Gebeurtenissenlogboek) Op de pagina Event Log (Gebeurtenissenlogboek) kunt u berichten uit het evenementenlog bekijken en wissen.
3. Firmware van de cloud monitor base • Clear (Wissen) Klik op deze knop om alle op het apparaat opgeslagen berichten uit het gebeurtenissenlogboek te wissen. Tabblad Session Statistics (Sessiestatistieken) Op de pagina Sessiestatistieken kunt u actuele statistieken bekijken als een sessie actief is. Als geen sessie actief is, kunt u de statistieken van de laatste sessie bekijken. U kunt sessiestatistieken ook in de administratieve webinterface bekijken.
3. Firmware van de cloud monitor base • Round Trip Latency (Latentie retourtocht) De minimum, gemiddelde en maximum roundtrip van het PCoIP-systeem (host naar client en weer terug naar host) en de netwerklatentie in milliseconden (+/- 1 ms). Tabblad PCoIP Processor (PCoIP-processor) Op de pagina PCoIP-processor kunt u de host of client opnieuw instellen en de uptime bekijken van de PCoIP-processor van de client sinds de laatste maal opstarten.
3. Firmware van de cloud monitor base Tabblad Ping Op de pagina Ping kunt u een apparaat pingen om te zien of het over het IP-netwerk bereikbaar is. Hiermee kunt u bepalen of een host bereikbaar is. Omdat firmware release 3.2.0 en later de flag "niet fragmenteren" in de ping-opdracht forceren, kunt u deze functie gebruiken om de maximale MTUgrootte te bepalen.
3. Firmware van de cloud monitor base Venster Information (Informatie) Op de informatiepagina kunt u details over het apparaat bekijken. De Administrative Web Interface toont informatie over de versie, VPD en het aangesloten apparaat. In de OSD kunt u informatie over de versie van het apparaat bekijken. Op de pagina Versie ziet u details over de versie van de hard- en firmware van een apparaat.
3. Firmware van de cloud monitor base • Firmware-informatie De firmware-informatie reflecteert de details van de huidige PCoIP-firmware. • Firmware Version (Firmware-versie) Versie van de huidige firmware • Firmware Build ID Revisiecode van de huidige firmware • Firmware Build Date (Build-datum firmware) Build-datum voor de huidige firmware • PCoIP Processor Revision (Revisie PCoIP-processor) De siliciumrevisie van de PCoIP-processor. Revisie B wordt aangeduid door een 1.0.
3. Firmware van de cloud monitor base Venster User Settings (Gebruikersinstellingen) De pagina Gebruikersinstellingen bevat tabs voor het definiëren van de Certificaatcontrolemodus, instellingen voor muis en toetsenbord, de beeldkwaliteit van het PCoIP-protocol en de schermtopologie. Tabblad VMware View De pagina VMware View maakt configuratie mogelijk voor gebruik met een VMware View Connection Server.
3. Firmware van de cloud monitor base • Allow the unverifiable connection (Niet-verifieerbare verbinding toestaan) Stel de client in op het toestaan van alle verbindingen. Tabblad Mouse (Muis) Op de pagina Muis kunt u de instellingen voor de muissnelheid voor de OSD-sessies instellen. De instelling voor de muissnelheid in het OSD heeft geen invloed op de instellingen voor de muisaanwijzer als een PCoIP-sessie actief is, behalve wanneer de functie Local Keyboard Host Driver gebruikt wordt.
3. Firmware van de cloud monitor base Tabblad Keyboard (Toetsenbord) Op de pagina Toetsenbord kunt u de herhaalinstellingen van het toetsenbord voor de OSD-sessie wijzigen. De instellingen voor het toetsenbord hebben geen invloed op de instellingen van het toetsenbord als een PCoIp-sessie actief is, behalve wanneer de functie Local Keyboard Host Driver gebruikt wordt. Deze instelling is uitsluitend beschikbaar via het OSD. Hij verschijnt niet in de Administration Web Interface.
3. Firmware van de cloud monitor base Image (Beeld) Op de pagina Beeld kunt u wijzigingen aanbrengen in de beeldkwaliteit van de PCoIP-sessie. Dit heeft betrekking op sessies tussen PCoIP zero clients en PCoIP-hostkaarten in een extern werkstation. Om de instellingen voor de beeldkwaliteit van een VMware View virtueel bureaublad in te stellen, moet u de PCoIP-sessievariabelen aanpassen. U kunt de beeldparameters ook instellen met de Administrative Web Interface.
3. Firmware van de cloud monitor base Display Topology (Schermtopologie) Op de pagina Display Topology (Schermtopologie) kunnen gebruikers de positie, stand en resolutie van een scherm voor een PCoIP-sessie instellen. Om de functie Display Topology (Schermtopologie) voor een PCoIP-ssessie in te stellen tussen een zero client en een Virtual Machine (VM), is VMware View 4.5 of later vereist.
3. Firmware van de cloud monitor base • Enable Configuration (Configuratie inschakelen) Indien ingeschakeld, kunt u de instellingen voor schermpositie, rotatie en resolutie van het apparaat configureren. De instellingen worden opgeslagen als u op Toepassen of OK klikt en worden toegepast na een reset van het apparaat. • Display Layout (Schermlay-out) Selecteer of u een horizontale of verticale indeling voor de schermen wenst (A en B).
3. Firmware van de cloud monitor base Touch Screen (Aanraakscherm) Op de pagina Aandraakscherm kun t u bepaalde instellingen configureren en kalibreren van een aangesloten Elo TouchSystems aanraakscherm. De pagina Aanraakscherm ia alleen berekbaar via het OSD. Dit is niet beschikbaar in de Administrative Web Interface.
3. Firmware van de cloud monitor base Om de kalibratie te testen, gaat u met uw vinger over de monitor en controleert u of de aanwijzer deze volgt. Als dat niet lukt, start het kalibratieprogramma automatisch opnieuw. Na kalibratie worden de coördinaten in het flash-geheugen opgeslagen. Klik op de OSD-pagina Aanraakscherm op Start om het kalibratieprogramma met de hand te starten. Volg de aanwijzingen op het scherm.
4. Technische specificaties 4. Technische specificaties Platform Processor ROM RAM Systeem Client-oplossing Beeld/Weergave Verticale vernieuwingsfrequentie Horizontale frequentie Max.
4.
5. Informatie over voorschriften EN 55022 Compliance (Czech Republic Only) 5. Reglementaire informatie CE Declaration of Conformity This product is in conformity with the following standards • EN60950-1:2006+A11:2009+A1:20 10+A12:2011 (Safety requirement of Information Technology Equipment). • EN55022:2010 (Radio Disturbance requirement of Information Technology Equipment). • EN55024:2010 (Immunity requirement of Information Technology Equipment).
5. Informatie over voorschriften North Europe (Nordic Countries) Information Ergonomie Hinweis (nur Deutschland) Placering/Ventilation VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS. Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften.
6. Klantenzorg en garantie 6. Klantenzorg en garantie 6.1 Klantenzorg en garantie Voor informatie over de garantiedekking en de vereisten voor extra ondersteuning die geldig is voor uw regio, kunt u terecht op de website www.philips.com/support. U kunt ook contact opnemen met het nummer van het Philips Customer Care-centrum dat hieronder is vermeld. Contactgegevens voor de regio WEST-EUROPA: Land CSP Hotline-nummer Prijs Openingstijden Austria RTS +43 0810 000206 € 0.
6. Klantenzorg en garantie Contactgegevens voor de regio MIDDEN- EN OOST-EUROPA: Land Telefooncentrum CSP Klantnummer Belarus NA IBA +375 17 217 3386 +375 17 217 3389 Bulgaria NA LAN Service +359 2 960 2360 Croatia NA MR Service Ltd +385 (01) 640 1111 Czech Rep.
6. Klantenzorg en garantie Contactgegevens voor de APMEA-regio: Land Australia ASP AGOS NETWORK PTY LTD Klantnummer Openingstijden 1300 360 386 Mon.~Fri. 9:00am-5:30pm New Zealand Visual Group Ltd. 0800 657447 Mon.~Fri. 8:30am-5:30pm Hong Kong Macau Company: Smart Pixels Technology Ltd. Hong Kong: Tel: +852 2619 9639 Macau:Tel: (853)-0800-987 Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm India REDINGTON INDIA LTD Tel: 1 800 425 6396 SMS: PHILIPS to 56677 Mon.~Fri. 9:00am-5:30pm Indonesia PT.
7. Problemen oplossen & veelgestelde vragen • 7. Problemen oplossen & veelgestelde vragen Controleer of de cloud monitor base is ingeschakeld. Zichtbare tekens van rook of vonken 7.1 Problemen oplossen Deze pagina behandelt de problemen die u als gebruiker zelf kunt oplossen. Kunt u aan de hand hiervan uw probleem niet oplossen, neem dan contact op met een servicevertegenwoordiger van Philips.
