Conexiones (continuación)

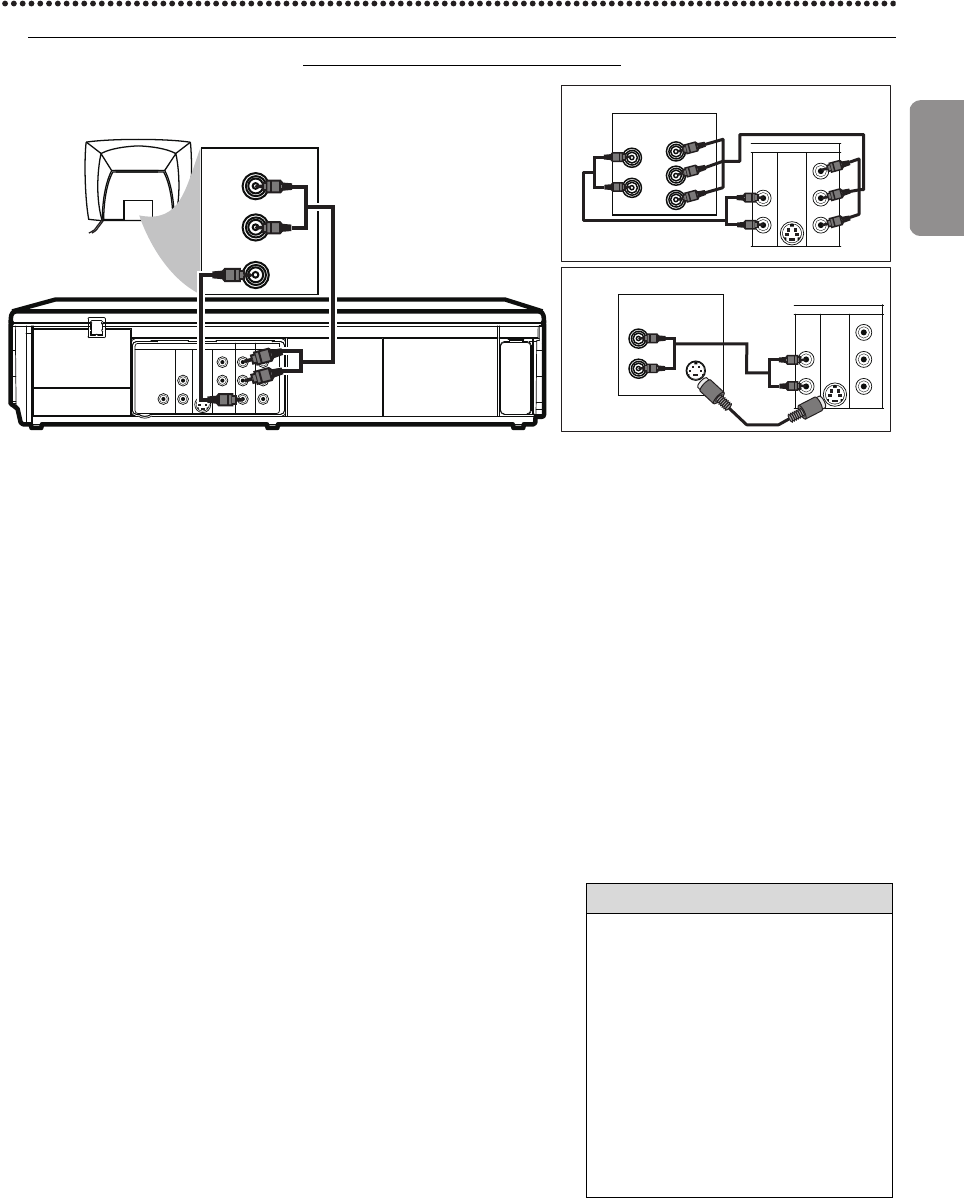

DVD/VCR a un televisor que tenga conectores hembra de Ent de Audio/ Video,
Video componente o S-video
1
Conecte el cable de audio rojo y blanco (provisto) a los
conectores hembra rojo y blanco DVD o DVD/VCR AUDIO
OUT del DVD/VCR y a los conectores hembra rojo y blanco
Audio In del televisor.
● Si utiliza conectores hembra de DVD/VCR AUDIO OUT para su
conexión de audio, utilice el método 2a para su conexión de video. Si
utiliza conectores hembra de DVD AUDIO OUT para su conexión de
audio, utilice el método 2b o 2c para su conexión de video.
2
a
Conecte el cable amarillo de video (provisto) al conector
hembra DVD/VCR VIDEO OUT del DVD/VCR y al
conector hembra Video In del televisor. El conector hembra
Video In del televisor es generalmente amarillo y puede estar
rotulado CVBS, Compuesto, Video de banda base.
2
b
Conecte un cable de video componente (no provisto) a los
conectores hembra de COMPONENT VIDEO OUT del
DVD/VCR y a los conectores hembra Component Video In
del televisor. Los conectores hembra Ent Video componente del
televisor son generalmente rojo, azul y verde.
2
c
Conecte un cable de S-video (no provisto) al conector
hembra S-VIDEO OUT del DVD/VCR y al conector hembra
S-Video In del televisor.
3
Conecte los cables de alimentación del televisor y del DVD/
VCR a un tomacorriente. Encienda el televisor y sintonícelo al
canal correcto de Ent Video.
Si usted está utilizando el cable amarillo de video para reproducción en
el VCR, seleccione en su televisor el canal Ent Video. Para encontrar el
canal de Ent Video correcto, vaya a su canal de TV más bajo y cambie de
canales hacia abajo hasta que vea reproducir el VCR en la pantalla del
televisor. Para facilitar la búsqueda del canal correcto de Entrada de
Audio/Video, encienda el DVD/VCR. Presione DVD para poner el DVD/
VCR en el modo DVD. Sin ningún disco en el reproductor, aparecerá en
la pantalla del televisor un gran logotipo de DVD video cuando usted
sintonice el televisor en el canal correcto de Entrada de Video.
4
Usted está listo para encender el DVD/VCR. Vaya a la
página15 para completar la configuración inicial.
DIGITAL
AUDIO OUT
COAXIAL
AUDIO
OUT
DVD
L
R
L
R
L
R
S-VIDEO
OUT
COMPONENT
VIDEO OUT
Y
C
B /
P
B
AUDIO OUT
DVD/VCR VCR
VIDEO OUT
AUDIO IN
VIDEO IN
C R /
P
R
AUDIO IN
S-VIDEO IN
L
R
AUDIO
OUT
DVD
L
R
S-VIDEO
OUT
COMPONENT
VIDEO OUT
Y
C
B /
P
B
C R /
P
R
AUDIO IN
Y
Cb/Pb
Cr/Pr
COMPONENT
VIDEO IN
L
R
AUDIO
OUT
DVD
L
R
S-VIDEO
OUT
COMPONENT
VIDEO OUT
Y
C
B /
P
B
C R /
P R
AUDIO IN
VIDEO IN
L
R
1
2
a
1
2
c
2
b
1
Conectores hembra
ENT de Audio y Video
en el televisor
Cable de audio
(provisto)
La parte de atrás del televisor
La parte de atrás del televisor
Cable de video
(provisto)
Sugerencia útil
• Haga coincidir los colores de los cables
con los colores de los conectores
hembra. Si el televisor tiene un solo
conector hembra Audio In, utilice el
cable blanco de audio para conectar el
conector hembra blanco AUDIO OUT
(izquierda) del DVD/VCR al conector
hembra Audio In del televisor. Usted
no utilizará el cable rojo. O adquiera
un cable de audio “divisor de señal”
para ir desde los conectores hembra
AUDIO OUT izquierda/derecha del
DVD/VCR hasta el único conector
hembra Audio In del televisor.
