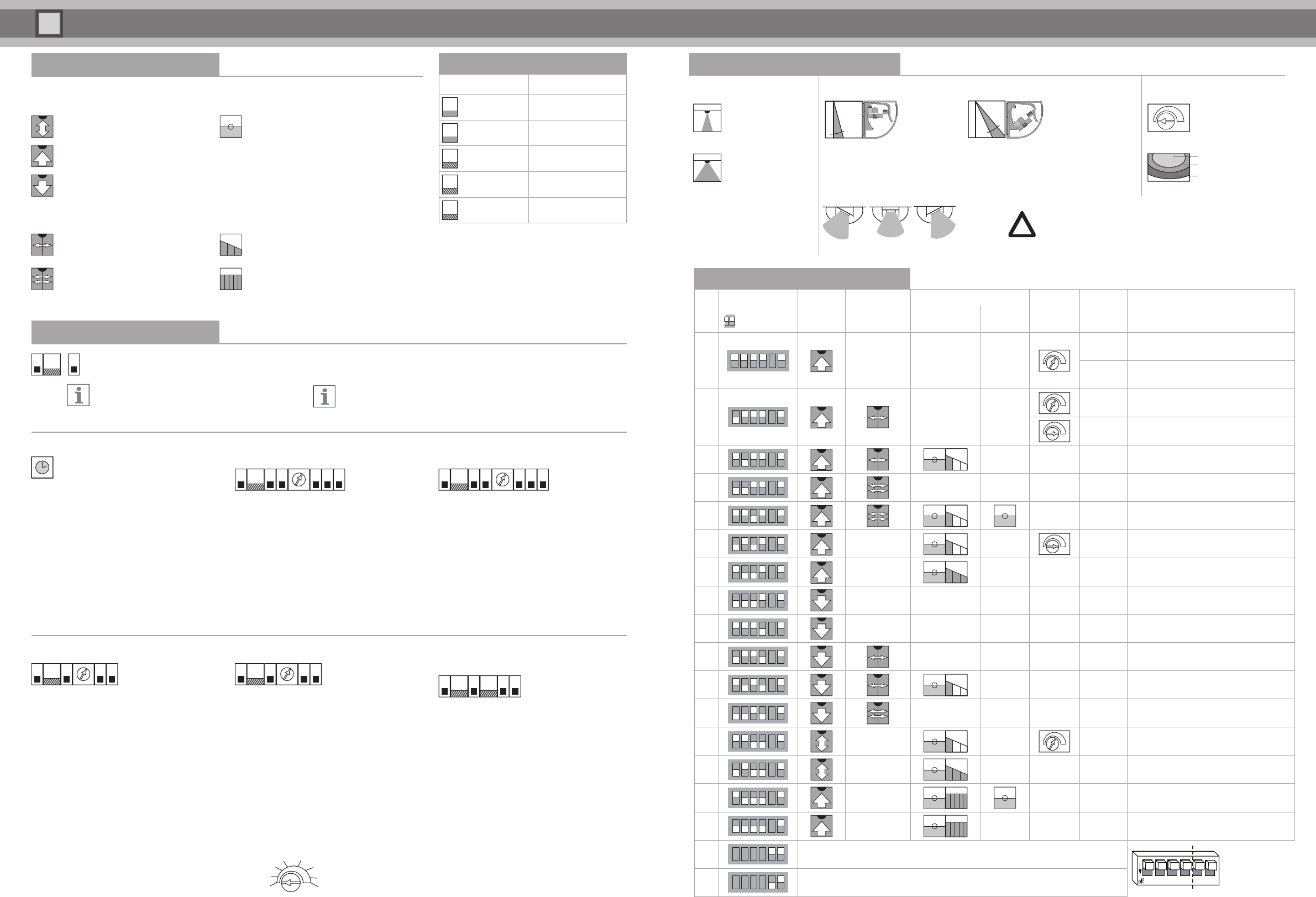

User manual
RMS-D · RMS-D-RC · RMS-D-NA · RMS-D-RC-NA · RMS-D-Broad
LED de indicación de estado
Color Estado
G
Verde Dispositivo operativo
R
Rojo Detección activa
G
Verde
parpadeante
Orden recibida
R
Rojo
parpadeante
Error
R/G
Rojo/verde
parpadeante
Inicialización
tras la conexión
Características de detección
Detección de dirección Modo tortuga
sin detección de dirección
Detección del más mínimo movimiento
Puerta cerrada
La puerta se abre al aproximarse
un objeto lento que la detección
normal no registra.
Puerta abierta
La puerta sólo se cierra si durante
el tiempo de observación establecido
no se detecta ningún movimiento.
Con detección de dirección hacia
delante (acercándose al radar)
Con detección de dirección hacia
atrás (alejándose del radar)
Supresión del movimiento transversal
Poca supresión del movimiento trans-
versal, la puerta se mantiene cerrada
Tiempo de observación / Sensibilidad
3 segundos / decreciente
Mucha supresión del movimiento trans-
versal, la puerta se mantiene cerrada
Tiempo de observación / Sensibilidad
5 segundos / sensibilidad máxima
permanente
Inmunidad
5
G
2
2
5
Modifique la posición del interruptor DIP 5. 1.
El LED parpadeará en verde.
Modifique la posición del interruptor DIP 2.2.
Modifique con el potenciómetro 3.
la sensibilidad de la inmunidad.
El LED indicará la inmunidad ajustada.
Devuelva el interruptor DIP 2 a su posición 4.
original. Los ajustes quedarán guardados.
Devuelva el interruptor DIP 5a su posición 5.
original.
Tiempo de retardo (salida)
5
G
1
1
5
Modifique la posición del interruptor DIP 5. 1.
El LED parpadeará en verde.
Modifique la posición del interruptor DIP 1.2.
Modifique el tiempo de retardo del relé con 3.
el potenciómetro. El relé se abrirá y cerrará
continuamente atendiendo al tiempo
de retardo ajustado. El LED alternará
análogamente entre verde y rojo.
Devuelva el interruptor DIP 1 a su posición 4.
original. Los ajustes quedarán guardados.
Devuelva el interruptor DIP 55. a su posición
original.
0,2 s
0,5 s
1,0 s
1,5 s
2,0 s
3,0 s
4,0 s
5,0 s
Restablecimiento de los ajustes
de fábrica
5
G
4
R
4
5
Modifique la posición del interruptor DIP 5. 1.
El LED parpadeará en verde.
Modifique la posición del interruptor DIP 4. 2.
El LED parpadeará en rojo.
Devuelva el interruptor DIP 4 a su posición 3.
original. Se restablecerán los ajustes de
fábrica y el radar se reiniciará.
Una vez transcurrido el tiempo de 4.
inicialización, devuelva el interruptor DIP 5
a su posición original.
Tiempo de inicialización
Tras aplicar la tensión de servicio, se inicializan
el hardware y el software. El tiempo de
inicialización es de 10 segundos. El LED
parpadeará en rojo/verde. Ajuste el radar.
Verifique los ajustes a pie por el área de
detección.
Las funciones adicionales sólo pueden
conectarse durante el tiempo de inicialización.
Tamaño de campo Modo tortuga
Puerta cerrada
5
G
3
1
1
3
5
Modifique la posición del interruptor DIP 5. 1.
El LED parpadeará en verde.
Modifique la posición del interruptor DIP 3. 2.
Modifique la posición del interruptor DIP 1.3.
Modifique el tamaño del campo de 4.
detección con el potenciómetro.
Devuelva el interruptor DIP 1 a su posición original.5.
Devuelva el interruptor DIP 3 a su posición 6.
original. Los ajustes quedarán guardados.
Devuelva el interruptor DIP 5 a su posición original.7.
Tamaño de campo Modo tortuga
Puerta abierta
5
G
3
2
2
3
5
Modifique la posición del interruptor DIP 5. 1.
El LED parpadeará en verde.
Modifique la posición del interruptor DIP 3.2.
Modifique la posición del interruptor DIP 2.3.
Modifique el tamaño del campo de 4.
detección con el potenciómetro.
Devuelva el interruptor DIP 2 a su posición original.5.
Devuelva el interruptor DIP 3 a su posición 6.
original. Los ajustes quedarán guardados.
Devuelva el interruptor DIP 5 a su posición original.7.
Funciones adicionales
5
G
...
5
Recuerde la posición del potenciómetro de modo que, en caso
necesario, pueda restaurar el ajuste original.
Durante el tiempo de inicialización puede conectar el modo de funciones adicionales. Para ello, modifique la posición del interruptor
DIP 5. El LED parpadeará en verde. Ajuste la función adicional y devuelva el interruptor DIP 5 a su posición original.
El interruptor DIP 6 debe estar hacia ARRIBA.
Inmunidad
Con la inmunidad pueden minimizarse
inducciones parásitas como lluvia,
vibraciones y reflexiones.
Ajustes de los interruptores DIP
verificar a pie por el área de detección
Núm.
DIP
¨
= Interruptor
Detección
de
dirección
Supresión del
movimiento
transversal
Modo tortuga
Tamaño
de campo
Tiempo
de retardo Ejemplo de aplicaciónAbrir puerta
Cerrar
puerta
1
SEnD SEnD SEnD
1 s Estándar
0,2 s Porche
2
SEnD SEnD
0,8 s Acera
1 s Montaje alto (opcional campo ancho)
3
SEnD
4
SEnD SEnD
5
6
SEnD SEnD
1,5 s Supermercado (opcional campo ancho)
7
SEnD SEnD
8
SEnD SEnD SEnD
9
SEnD SEnD SEnD
10
SEnD SEnD
11
SEnD
12
SEnD SEnD
13
SEnD SEnD
2 s Geriátrico (opcional campo ancho)
14
SEnD SEnD
15
SEnD
16
SEnD SEnD
Contacto de relé activo en caso de detección (N.A.)
1 2 3 4 5 6
DIP 6 sólo disponible en las versiones -RC
Contacto de relé pasivo en caso de detección (N.C.)
Campo de detección
Características de la antena Ángulo de ajuste Tamaño de campo
Estrecho (estándar)
Ancho: 2,50 m
Profundidad: 3,00 m
min. max.
Modifique el tamaño
del campo de detección
con el potenciómetro.
Ancho (opcional)
Ancho: 4,00 m
Profundidad: 2,00 m
Puede modificar la posición en pasos de 5º. Para ello sujete la placa de circuitos impresos
por los laterales, tire de ella hacia delante y colóquela en la posición deseada. El ajuste de fá-
brica es 15º. La placa de circuitos impresos también puede colocarse oblicua, como máximo
desplazada 3 dientes hacia la derecha o la izquierda. Los dientes también pueden eliminarse.
mín.
50 %
máx.
Altura de montaje 2,20 m
Ángulo del campo
de detección 30°
Sensibilidad máx.
Determinadas situaciones de montaje pueden limitar
las opciones de ajuste y las funciones del sensor.
!
!
!
