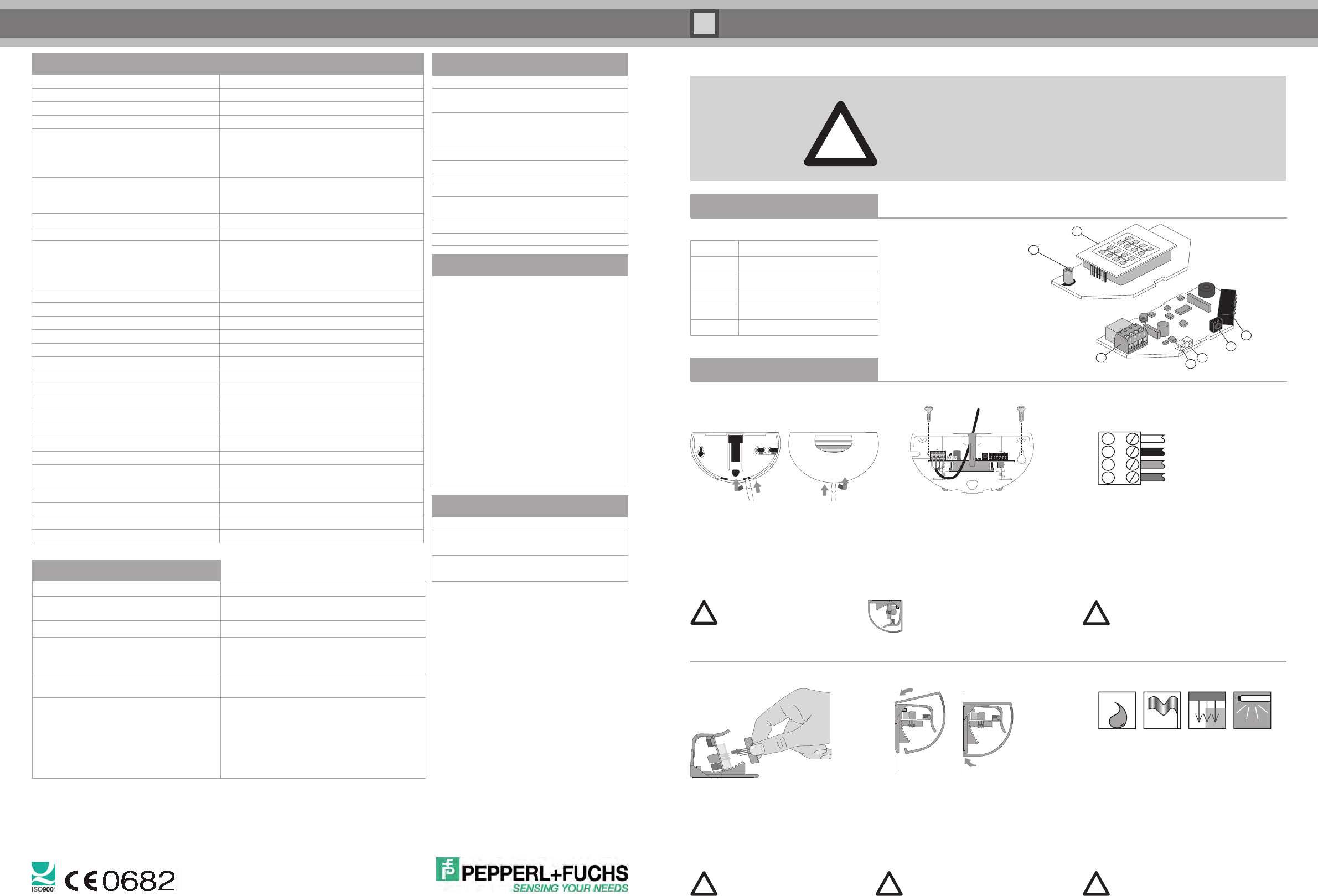

User manual

RMS-D · RMS-D-RC · RMS-D-NA · RMS-D-RC-NA · RMS-D-Broad
Sicherheitshinweise
Das Gerät darf nur mit Schutzkleinspannung betrieben werden, die mit den
Safety Extra Low Voltage (SELV)-Anforderungen in den auf IEC 60950 basierenden
Sicherheitsstandards übereinstimmt. Dieses Gerät darf nur von geschultem,
qualifizierten Personal installiert und gewartet werden.
Zur Erfüllung der UL508 sollte zwischen dem RMS und der Stromversorgung
eine träge 2,5A Sicherung verwendet werden.
Radar-Bewegungsmelder zur Detektion von Personen für automatische Türen deutsch
!
Lieferumfang
Menge Bezeichnung
1 Sensor RMS-D ...
1 Anschlusskabel
1 Bohrschablone als Abziehkleber
2 Schrauben für die Montage
1 Montageanleitung
Bedienelemente
 Antenne
 Potentiometer
 Anschlussklemme
 DIP-Schalter
 LED (rot/grün)
 IR-Empfänger
 IR-Sender
1






Produktinformation
Radar anschließen
1
2
3
4
Kabel wie folgt an Anschluss-
klemme anschließen:
 Speisung AC/DC (weiss)
 Speisung AC/DC (schwarz)
 Relaiskontakt 1 (rot)
 Relaiskontakt 2 (grün)
Für RMS-D-NA und RMS-D-RC-NA:
Zur Erfüllung der UL508 sollte zwischen
Gerät und Stromversorgung eine träge
2,5 A Sicherung verwendet werden
Gerät öffnen
Das Gehäuse von unten öffnen:
Vor dem Einbau von hinten,
nach dem Einbau von vorne.
Gehäuse nicht
von oben öffnen.
Gerät befestigen
Bohrschablone aufkleben und gemäß 1.
Anweisungen bohren.
Kabel durch vorgesehene Öffnung ziehen.2.
Bodenplatte mit Schrauben befestigen 3.
(Schrauben sind im Gehäuse).
Deckenmontage ist mit
RMS Weather Cap möglich
(siehe Zubehör).
!
Montage
Einbauweise
Radar vor Regen schützen*.•
Bewegte Objekte im Detektionsfeld •
vermeiden (Ventilatoren, Pflanzen,
Bäume, Fahnen).
Radar nicht verdecken und nur hinter •
geeigneten Abdeckungen montieren.
Mechanisch bewegte Antriebsteile
können den Radar beeinflussen.
Neonlampen im Detektionsfeld vermeiden.•
* Der Einbau des RMS Weather Cap
wird empfohlen (siehe Zubehör).
Gerät schließen
click
Haube von oben einfahren
und aufdrücken bis sie einrastet.
Entfernen Sie vor dem Einschalten
des Gerätes alle Gegenstände aus dem
Türbereich, die nicht in die übliche
Umgebung der Tür gehören.
Antenne wechseln
Antenne für breites oder 1.
schmales Erfassungsfeld wählen.
Antenne vorsichtig mit zwei 2.
Fingern herausziehen.
Neue Antenne einsetzen.3.
Keine elektronischen Bauteile
berühren. Kein metallisches
Werkzeug verwenden.
!
!
!
!
World Headquarters
Pepperl+Fuchs GmbH . Mannheim . Germany
E-Mail: [e-mail]
USA Headquarters
Pepperl+Fuchs Inc . Twinsburg . USA
E-Mail: [e-mail]
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd . Singapore 139942
E-Mail: [e-mail]
www.pepperl-fuchs.com
Technische Daten
Funktionsprinzip
Mikrowellenmodul
Detektionsgeschwindigkeit
min. 0,1 m/s
Kennzeichnung
CE
Einstellwinkel
0 - 40° in 5° Schritten
Erfassungsbereich
bei 2200 mm Montagehöhe
und 30° Neigungswinkel
2000 x 4000 mm (TxB)
RMS-D-Broad: 3000 x 2500 mm (TxB)
Arbeitsfrequenz
24,15 GHz - 24,25 GHz K-Band
FCC (NA-Version): 24,075 GHz - 24,175 GHz
K-Band
Betriebsart
Radar-Bewegungsmelder
Funktionsanzeige
LED rot/grün
Bedienelemente
DIP-Schalter für Betriebsartenwahl:
Richtungserkennung, Querverkehrsausblendung,
Turtle-Mode, Schaltungsart,
Empfindlichkeitseinsteller, Einsteller für Abfallzeit
Betriebsspannung
12 - 36 V DC / 12 - 28 V AC
Leerlaufstrom
< 50 mA bei 24 V DC
Leistungsaufnahme
< 1 W
Schaltungsart
aktiv/passiv
Signalausgang
Relais, 1 Schließer
Schaltspannung
max. 48 V AC / 48 V DC
Schaltstrom
max. 0,5 A AC / 1 A DC
Schaltleistung
max. 24 W / 60 VA
Abfallzeit
0,2 s - 5 s einstellbar (Werkseinstellung 1 s)
Umgebungstemperatur
-20° C bis 60° C / 253 - 333 K
Relative Luftfeuchtigkeit
max. 90 %, nicht kondensierend
Montagehöhe
max. 4000 mm
Schutzart
IP 54
Anschluss
Steckschraubklemmen 4-polig,
5 m Anschlusskabel im Lieferumfang enthalten
Material Gehäuse
ABS, anthrazit
Masse
120 g
Sendeleistung
< 20 dBm
Abmessungen ohne Befestigungsteile
123 mm (B) x 65 mm (H) x 57 mm (T)
Störungen beheben
Störung Störung beheben
Tür wird detektiert. Empfindlichkeit vermindern.
Radar weiter nach vorne schwenken.
LED leuchtet nicht.
Keine Spannung, Gerät defekt.
Sensor reagiert auf geringste Einflüsse
wie Regen, Vibrationen oder Reflexionen.
Tür öffnet ohne ersichtlichen Grund.
Immunität erhöhen,
Feldgröße verringern.
Potentiometer reagiert nicht Bedienung mit Fernbedienung ist eingeschaltet.
DIP-Schalter 6 nach OBEN stellen.
Fernbedienung reagiert nicht Bedienung mit DIP-Schalter und Potentiometer ist
eingeschaltet. DIP-Schalter 6 nach UNTEN stellen.
Gerät ist gesperrt. Betriebsspannung ausschalten
und wieder einschalten. Sensor ist 30 Minuten lang
ohne Code konfigurierbar.
Batterie der Fernbedienung prüfen.
DOCT-1544A
Pepperl+Fuchs GmbH ist gemäß ISO 9001 zertifiziert. Part No. 215075 09/2010
Werkseinstellungen
Funktion
Einstellung
DIP-Schalter Schalter 1-5: oben
Schalter 6: unten
Feldgröße Potentiometer:
Mittelstellung
Fernbedienung: 8
Einstellwinkel 15°
Richtungserkennung vorwärts
Abfallzeit 1 s
Relaiskontakt aktiv
Querverkehrs -
ausblendung
Potentiometer: aus
Fernbedienung: 1
Immunität 4
Turtle Mode aus
Zubehör
RMS Remote control
Fernbedienung
RMS Weather cap
Montageset und
Wetterschutzhaube
RMS Antenna broad
Antenne für breites
Erfassungsfeld
Konformitäten
EG-Konformität: Die Produkte RMS-D,
RMS-D-RC und RMS-D-Broad sind konform mit
der Richtlinie 1999/5/EG, Geräteklasse 1 und
den harmonisierten Normen EN 62311,
EN 60950-1, EN 301 489-1, EN 301489-3,
EN 300 440-2
Die vollständige Konformitätserklärung kann
unter www.pepperl-fuchs.com
herunter geladen werden.
US-Konformität: Die Produkte RMS-D-NA,
RMS-D-RC-NA sind konform mit den FCC-
Regeln Teil 15.
ACHTUNG! Die EG-konformen Geräte dürfen
nicht in den USA und die US-konformen Geräte
dürfen nicht in Europa in Verkehr gebracht
werden!
für RMS-D; RMS-D-RC; RMS-D-Broad
