Operation Manual

NEsT 5P (P 6201)
DE - 3
Spezifikation
Datenrate 10 Mb/s, 100 Mb/s (automatische Verhandlung)
Übermittlungsmodus
10/100 Mb/s Halbduplex, Duplex (automatische
Verhandlung)
unterstützte Standards
IEEE 802.3: 10Base-T
IEEE 802.3u: 100Base-TX
IEEE 802.3x: Flow-Control support
Schnittstelle
5 umschaltbare RJ-
45 Ports mit automatischer
Crossover-Erkennung (Auto MDI-MDIX)
Verkabelung/Anschlüsse
RJ-45 (10Base-T) – UTP Kategorie 3,4 bzw. 5
RJ-45 (100Base-TX) – UTP Kategorie 5
Anzeigedioden
Stromversorgung (PWR), Verbindung hergestellt/in
Betrieb (LINK/ACT)
Filterung/Paketübertragung
(p/s – Pakete pro Sekunde)
10 Mb/s: 14 880 p/s / 14 880 p/s
100 Mb/s: 148 800 p/s / 148 800 p/s
Stromaufnahme maximal 4 W
Stromversorgung externes Netzteil 9 V AC, 1 A
Abmessungen 104 x 69 x 28

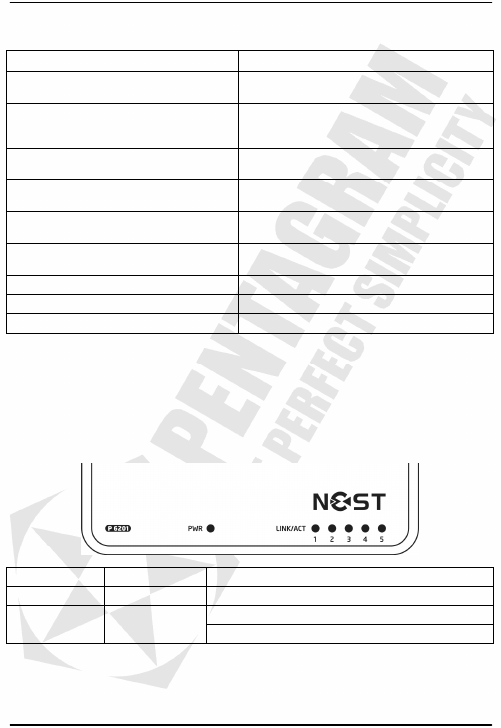

Optik
Frontpanel
Am Frontpanel befinden sich LED-Dioden, die den Betriebsstatus des Gerätes sowie der einzelnen
Ports anzeigen. Eine Diode PWR zur Anzeige der Stromversorgung des Gerätes und 5 Dioden
(LINK/ACT), die den Betrieb einzelner Ports anzeigen.
Bezeichnung Farbe Funktion
PWR grün leuchtet: Gerät an Stromversorgung angeschlossen
leuchtet: Verbindung mit einem anderen Gerät
LINK/ACT grün
blinkt: Datenübertragung
