33 von 38
AUSGEGEBEN: 11-26-07 BLATT NR.: 202-9256-6 04-05-11
Deutsch

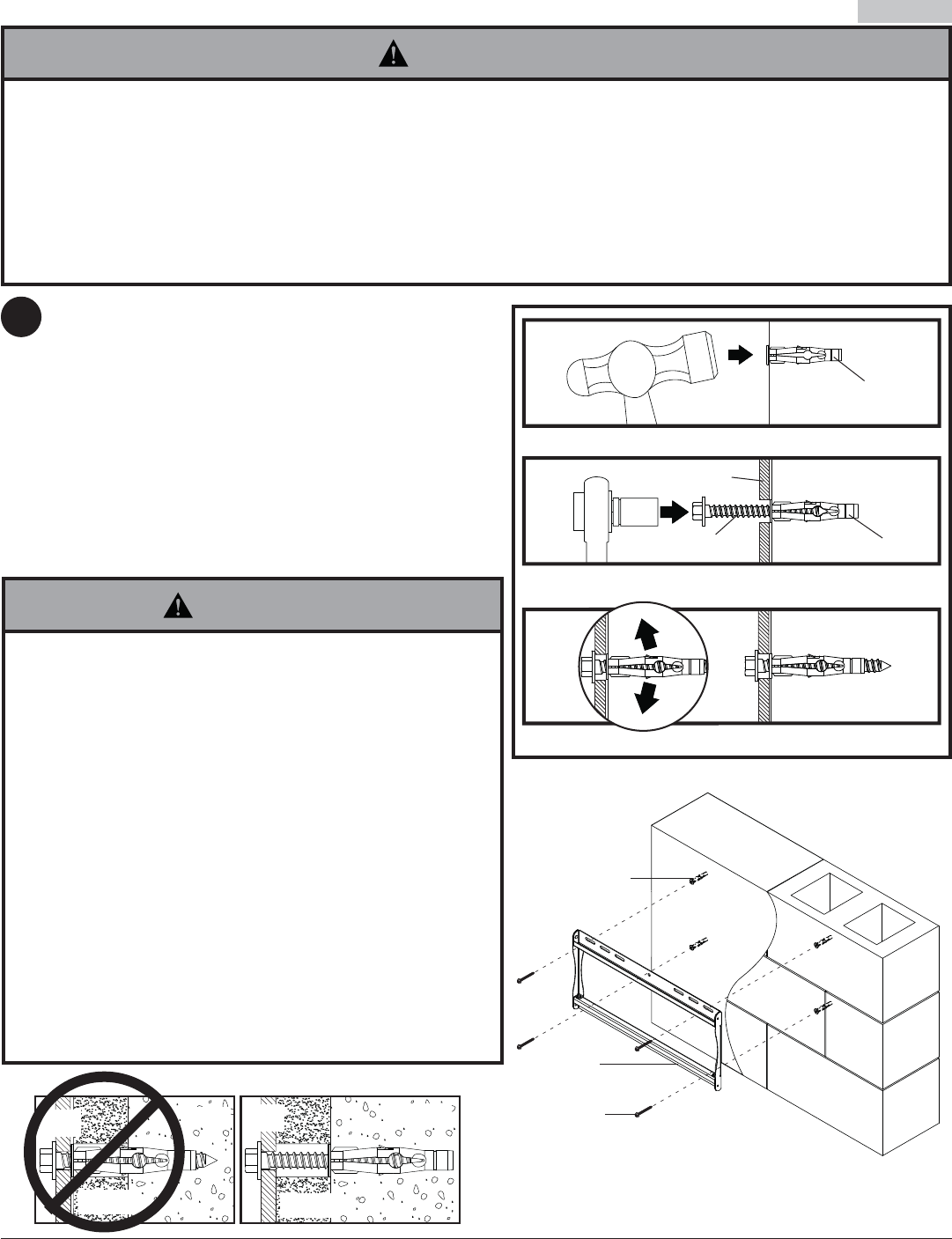

Achten Sie darauf, dass die Wandplatte (AA) waagerecht
ausgerichtet ist und verwenden Sie sie als Schablone zur
Markierung von vier Montagebohrungen. Die oberen Mon-
tageschlitze sollten sich wie in Abbildung 1.1 auf Seite 32
dargestellt 103mm (4,07 Zoll) oberhalb der gewünschten
Bildschirmmitte befi nden. Bohren Sie vier Löcher mit
einem Durchmesser von 8mm (5/16 Zoll) und einer Mind-
esttiefe von 64mm (2,5 Zoll). Setzen Sie die Dübel (EE) in
die Löcher ein, bis sie bündig mit der Wand abschließen
(siehe Abbildung rechts). Halten Sie die Wandplatte über
die Dübel und befestigen Sie sie mit Nr. 14 x 2,5 Zoll
Schrauben (DD). Richten Sie sie waagerecht aus und
ziehen Sie dann sämtliche Befestigungsteile an.
1
1
3
2
EE
Bohren Sie Löcher und setzen Sie die Dübel (EE) ein.
Legen Sie die Platte (AA) über die Dübel (EE) und befestigen Sie
sie mit Schrauben (DD).
Ziehen Sie alle Befestigungsteile an.
AA
EE
DD
BEFESTIGUNGSFLÄCHE
SCHNITTANSICHT
FALSCH RICHTIG
WAND-
PLATTE
WAND-
PLATTE
VERPUTZ/
RIGIPS
VERPUTZ/
RIGIPS
BETON
BETON
• Ziehen Sie die Schrauben fest genug an, dass die Wand-
platte sicher befestigt ist, doch ohne sie zu überdrehen. Du-
rch Überdrehen können die Schrauben beschädigt werden,
wodurch ihr Haltevermögen stark reduziert wird.
• Das Drehmoment darf 80 Zoll • lb (9 Nm.) auf keinen Fall
überschreiten.
• Betonspreizdübel müssen stets direkt am tragenden Beton
angebracht werden.
• Betonspreizdübel dürfen auf keinen Fall an Beton befestigt
werden, der mit Verputz, Trockenwandmaterial oder ander-
em Deckschichtmaterial bedeckt ist. Falls es nicht vermeiden
lässt (nicht UL-betwertet), die Montage an einer Betonfl äche
mit Deckschicht vorzunehmen, muss wie nachstehend
dargestellt eine Senkung in die Deckschicht gebohrt werden.
Vergewissern Sie sich, dass die Betondübel beim Anziehen
der Schrauben nicht vom Beton weg gezogen werden. Falls
der Verputz bzw. das Trockenwandmaterial dicker ist als
16mm (5/8 Zoll), müssen von der für die Montage zuständi-
gen Person Spezialbefestigungsteile bereitgestellt werden
(nicht UL-betwertet).
ACHTUNG
Anbringung an Massivbeton oder Porenbetonstein
• Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des
Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen!
Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25mm (1 Zoll) von
der Blockseite entfernt. Die Porenbetonsteine müssen den Spezifi kationen der ASTM-Norm C-90 entsprechen. Wir empfehlen, zum
Bohren des Lochs anstelle eines Schlagbohrers einen standardmäßigen Elektrobohrer bei niedriger Einstellung zu verwenden, um
zu verhindern, dass die Bohrungsrückseite beim Eintritt in einen Leer- oder Hohlraum ausbricht.
• Die Betondruckfestigkeit muss mindestens 2000 psi betragen. In Beton mit geringerer Druckfestigkeit kann der Betondübel u. U.
nicht halten.
• Vergewissern Sie sich, dass die Wand das Vierfache des Gesamtgewichts von Geräten und allen daran angebrachten Befestigung-
steilen und Komponenten sicher tragen kann.
ACHTUNG
DD
AA
EE
Massivbeton
Porenbetonstein
