30 von 38
AUSGEGEBEN: 11-26-07 BLATT NR.: 202-9256-6 04-05-11
Deutsch
EE
FF
DD
AA BB CC

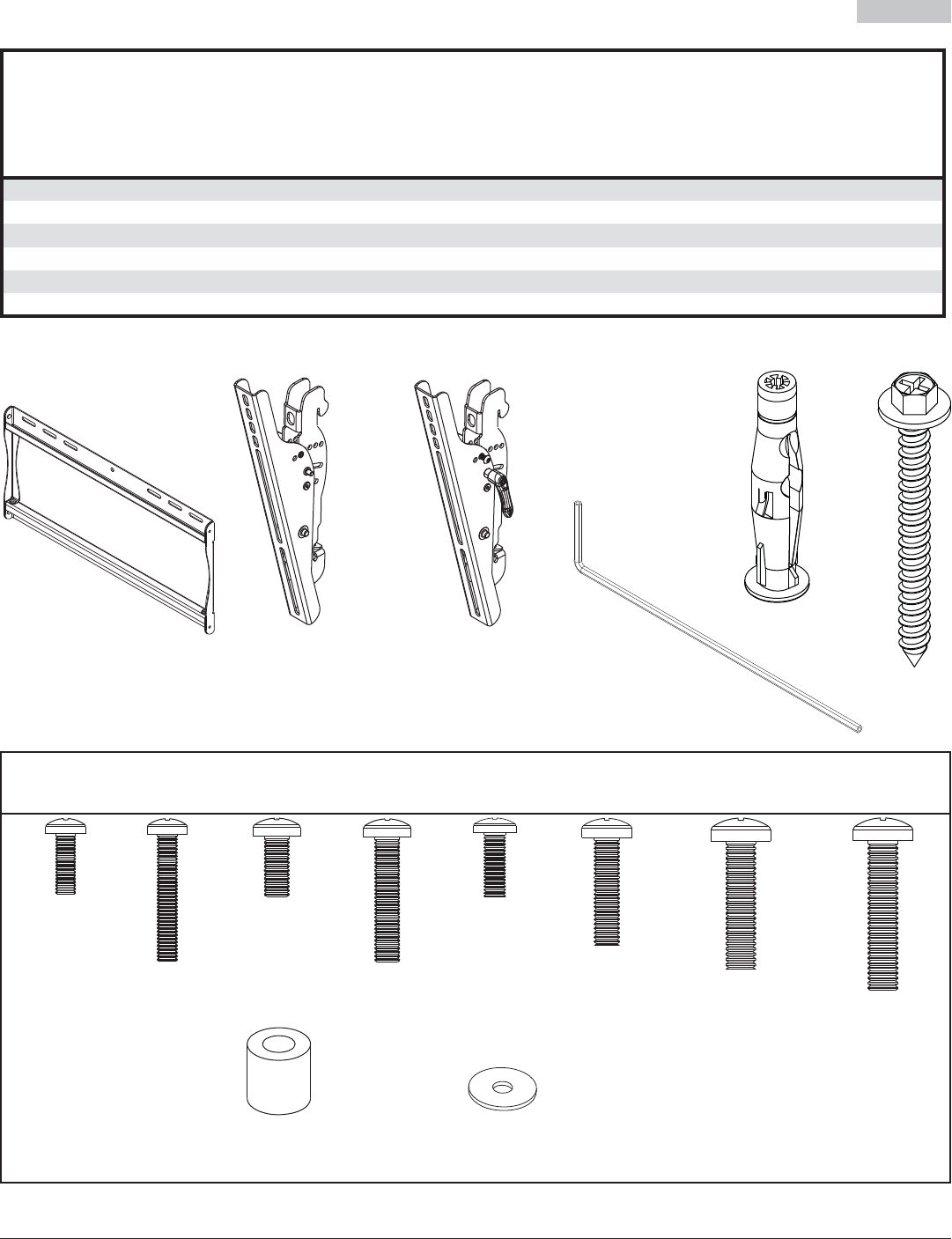

DieTeile können leicht anders als dargestellt.
Bevor Sie beginnen, stellen Sie sicher, dass alle Teile gezeigt werden, die mit Ihrem Produkt.
Befestigungsteile für Kipphalterung (keine Sicherheitsausführung)
M4 x 12mm (4)
(504-9013)
M6 x 25mm (4)
(520-1208)
M4 x 25mm (4)
(504-1015)
M5 x 25mm (4)
(520-9543)
M6 x 12mm (4)
(520-1128)
M5 x 12mm (4)
(520-1027)
,5 Zoll
abstandhalter (4)
(540-1058)
,048 Zoll mehrlochscheibe (4)
(540-1040)
M6 x 20mm (4)
(520-9402)
M6 x 30mm (4)
(510-9109)
Teileliste
ST640
ST640-S
SWS221/BK
D-FPT-220
RTFPT-220
RTFPT-220I
ST640P
SWS221/SI
D-FPT-220S
RTFPT-220S
RTFPT-220SI
ST640P-S
Beschreibung
Anz.
T
e
il
enr
#
T
e
il
enr
#
T
e
il
enr
#
T
e
il
enr
#
AA wandplatte 1 201-1505 201-4505 201-1505 201-4505
BB Rechte Kipphalterung 1 201-1468 201-4468 201-1467 201-4467
CC Linke Kipphalterung 1 201-1466 201-4466 201-1465 201-4465
DD #14 x 2,5 Zoll Sechskant-Holzschraube 4 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03
EE betondübel 4 590-0320 590-0320 590-0320 590-0320
FF 4 mm Inbusschlüssel 1 560-1131 560-1131 - -
