ISSUED: 05-05-00 SHEET #: 081-9021-4 09-21-061 of 4

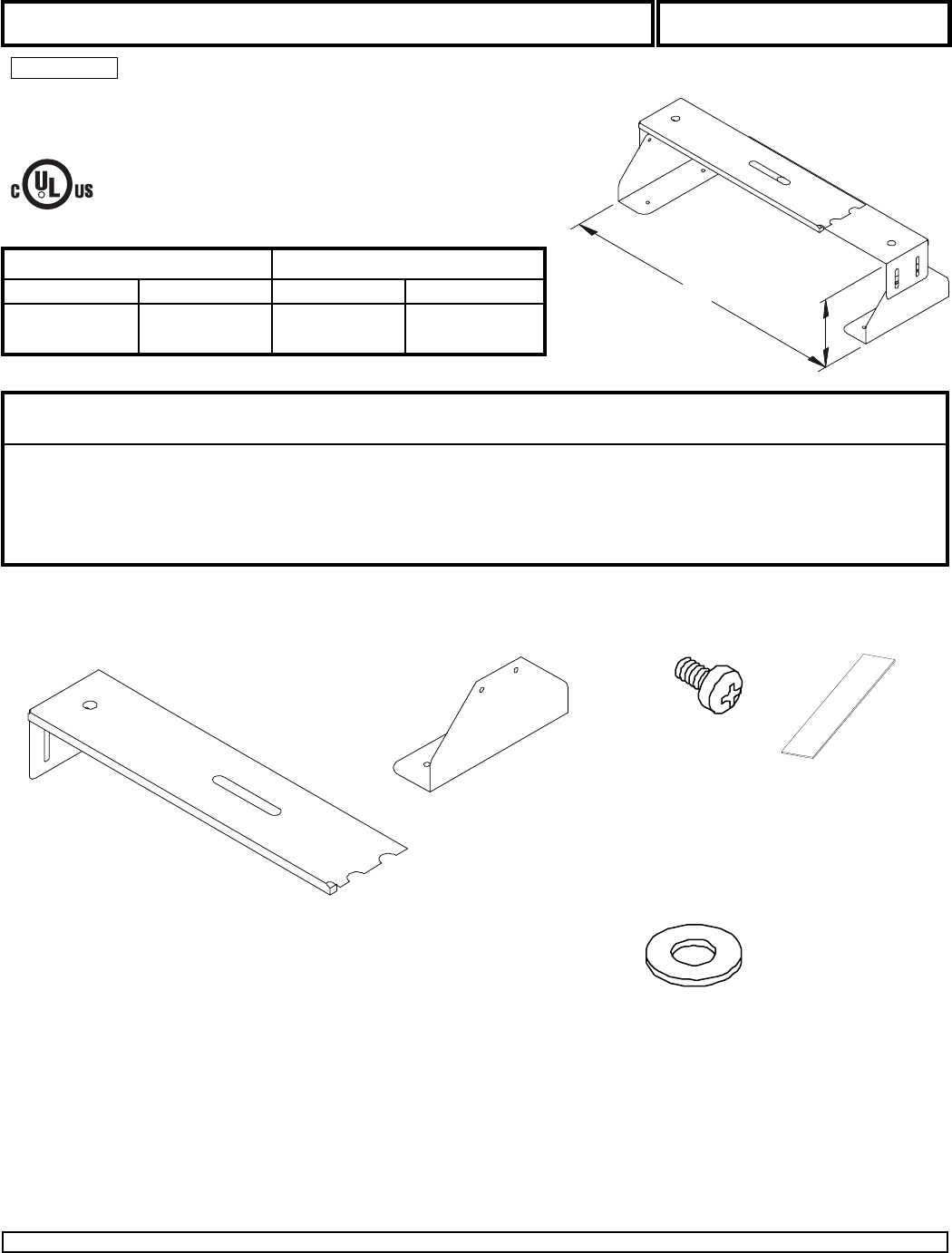

Installation and Assembly - VCR Mount for PM 1327

Models: PM 47, PM 47W, PM 47S

INSIDE DIMENSIONS VCR DIMENSIONS

WIDTH (W) HEIGHT (H) MAXIMUM MINIMUM

13" - 17.5" 3" - 4" 17.5" x 4" 13" x 3"

(330 mm - 445 mm) (76 mm - 102 mm) (445 mm x 102 mm) (330 mm x 76 mm)

IMPORTANT! Read entire instruction sheet before beginning installation and assembly.

Maximum Load Capacity: 35 lb (16 kg)

Parts List PM 47 PM 47W PM 47S

Description Qty. Part Number Part Number Part Number

A horizontal bracket 2 081-1041 081-2041 081-4041

B lower bracket 2 081-1040 081-2040 081-4040

E screw 4 520-9504 520-9406 520-9406

G adhesive foam 2 570-0022 570-0023 570-0023

H washer 1 540-1005 540-2005 540-2005

This product is UL Listed.

In the U.S.A. this product is intended

for use with UL Listed VCRs only.

Check parts list. Be sure all parts listed are included with your product.

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870.

Summary of content (4 pages)

PAGE 1
Installation and Assembly - VCR Mount for PM 1327 Models: PM 47, PM 47W, PM 47S IMPORTANT! Read entire instruction sheet before beginning installation and assembly. This product is UL Listed. In the U.S.A. this product is intended for use with UL Listed VCRs only. R INSIDE DIMENSIONS WIDTH (W) VCR DIMENSIONS HEIGHT (H) MAXIMUM MINIMUM H W 13" - 17.5" 3" - 4" 17.
PAGE 2
Assemble and attach VCR Mount to TV Mount as shown. Leave screws (E) and lock nut slightly loose to allow for adjustment. *Note: Bolt, nut, washer, and spring plate will be reused from TV mount installation. Attach adhesive foam (G) to inside vertical edges of lower brackets (B). * A H A B G B A G * G B E Adjust VCR Mount to slightly larger than VCR and insert VCR. Position VCR so front is flush with front of TV support tray (part of TV Mount).
PAGE 3
Français Installation et montage - support de magnétoscope puor le PM 1327 Instalación y montaje - Montura VCR (Videograbadora) para PM 1327 Español Modèles : PM 47, PM 47S, Modelos: PM 47W IMPORTANT ! Lire l’ensemble des instructions avant de procéder à l’installation et au montage. ¡IMPORTANTE! Lea toda la hoja de instrucciones antes de comenzar la instalación y el montaje. Ce produit est agréé par les UL et est conçu pour être utilisé uniquement avec des magnétoscopes ayant reçu le même agrément.
PAGE 4
Français Monter le support de magnétoscope et le fixer à celui de téléviseur comme indiqué. Laisser les vis (E) et le contre-écrou légèrement desserrés pour permettre le réglage. * Remarque: Le boulon, l’écrou, la rondelle et la plaque à ressort seront récuppérés de l’installation du support de téléviseur. Español Monte y conecte la Montura VCR a la Montura de TV tal como se muestra. Deje los tornillos (E) y las tuercas de fijación ligeramente flojos para el ajuste final.
