Installation User Manual

19 de 51 PUBLICADO: 09-30-09 HOJA #: 056-9024-1
Español

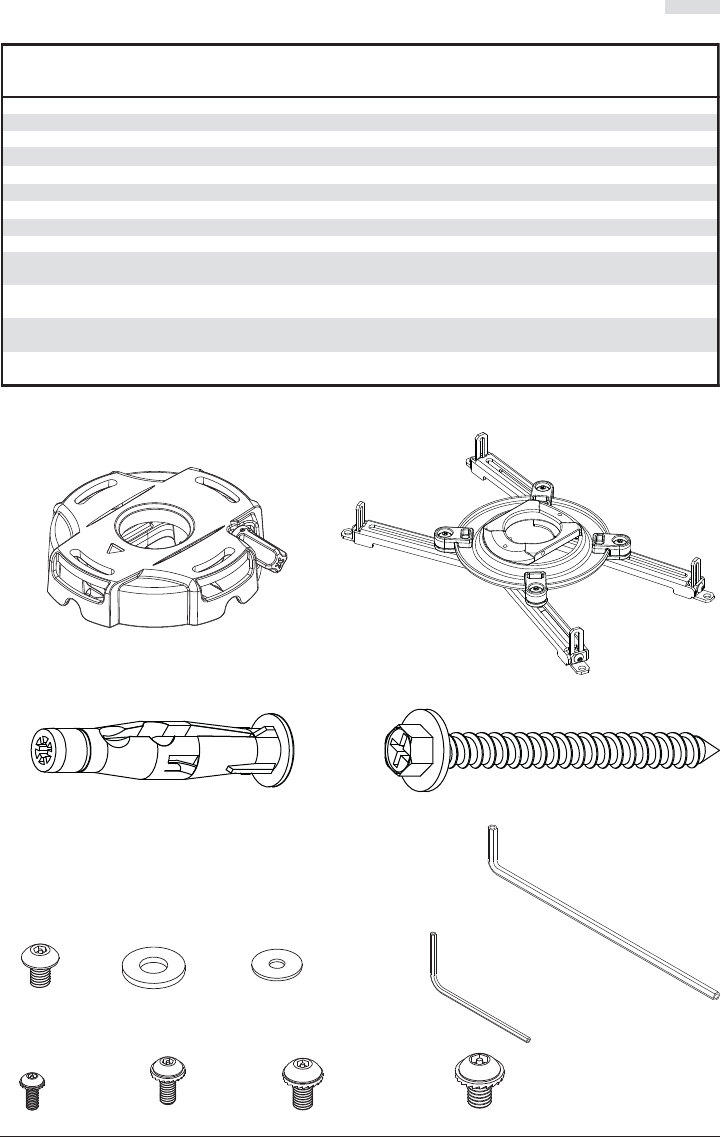

Antes de comenzar, coteje la lista de piezas para asegurarse de que se han incluido todas las piezas.
NOTA: Las piezas pueden verse un poco distintas a la ilustración.
B
I
E
CD
F
G
H
K
J
L
M
A
PRG-UNV PRG-UNV-S PRG-UNV-W
Descripción Cant.
N.
o
de pieza N.
o
de pieza N.
o
de pieza
A unidad del soporte para proyectores 1 055-1883 055-4883 055-2883
B placa adaptadora 1 055-1938 055-4938 055-2838
C anclaje para concreto 2 590-0320 590-0320 590-0320
D
tornillos de cabeza hexa
g
onal
p
ara madera N
.
o
14 x 2-1/2"
2 5S1-015-C03 5S1-015-C04 5S1-015-C04
E
tornillo
p
asador de cabeza hueca N
.
o
10 x -32 x 1/4”
1 520-1196 520-2196 520-2196
F arandela plana de 1/4" 2 540-1078 540-1078 540-1078
G
arandela
p
lana N
.
o
6 x 1/2" OD
4 540-1025 540-2025 540-2025
H llave allen de seguridad de 2 mm 2 560-1097 560-1097 560-1097
I llave allen de seguridad de 4 mm 1 560-9646 560-9646 560-9646
J
tornillo pasador de cabeza hueca con arandela dentada
de M3 x 8 mm
4 510-1004 510-2004 510-2004
K
tornillo pasador de cabeza hueca con arandela dentada
de M4 x 10 mm
4 510-1060 510-2060 510-2060
L
tornillo pasador de cabeza hueca con arandela dentada
de M5 x 10 mm
4 510-1126 510-2063 510-2063
M
tornillo pasador de cabeza hueca con arandela dentada
de M6 x 10 mm
4 510-1066 510-2066 510-2066
Lista de piezas
