Aufstellung
4 -
D
EUTSCH
Aufstellung

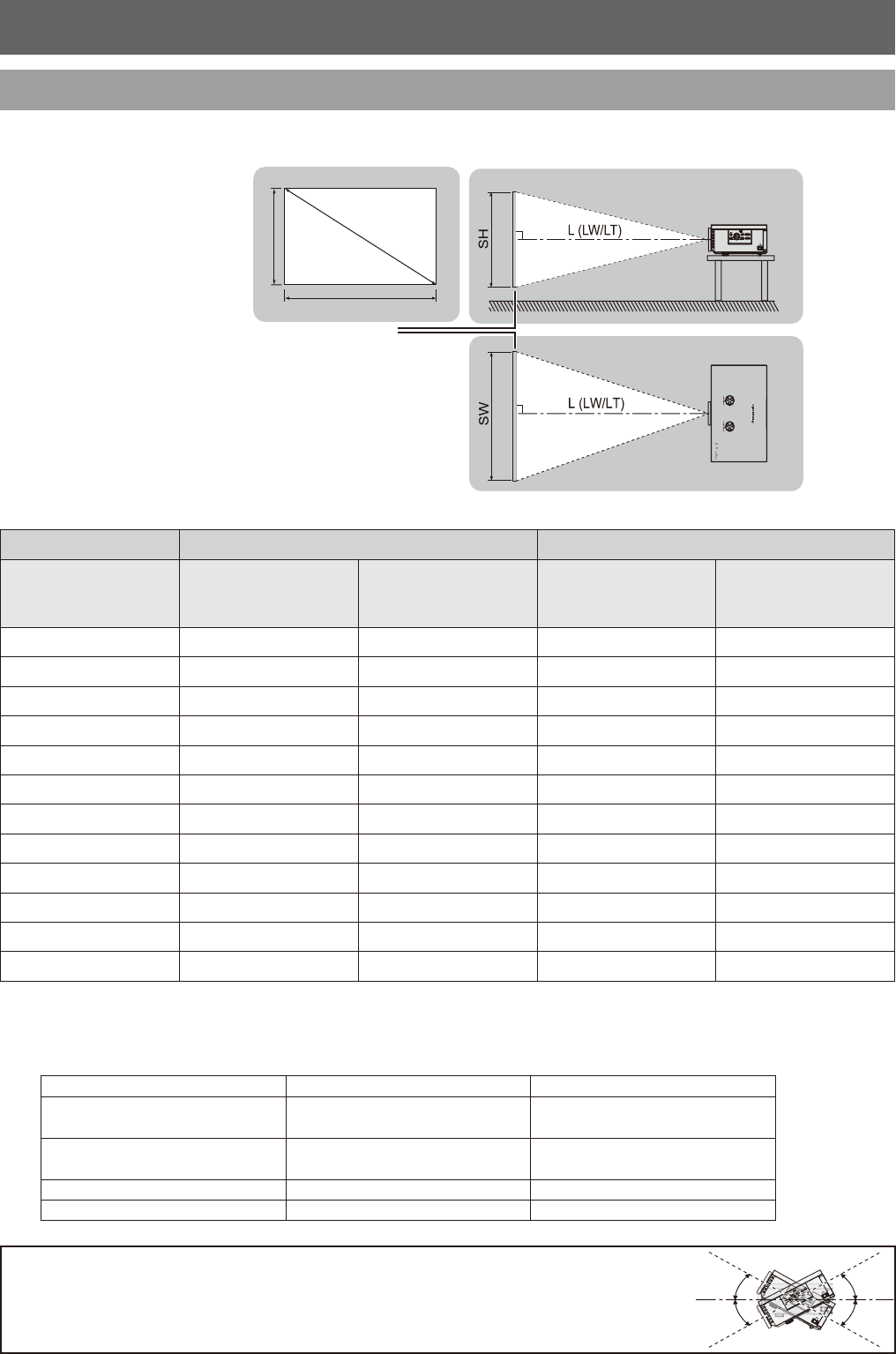

Größe der Projektionsäche und Reichweite
Sie können die Projektionsgröße mit dem 2,0x-Zoomobjektiv anpassen. Die Reichweite des Projektors wird gemäß
folgender Beschreibung berechnet.
SD
SW
SH
Projiziertes Bild
Projektionsäche
Alle folgenden Mess- und Rechenergebnisse sind Näherungswerte und können von den tatsächlich gemessenen Werten abweichen.
Reichweite (16:9) Reichweite (2,35:1)
Diagonale der
Projektionsäche
(SD)
Mindestabstand
(LW)
Höchstabstand
(LT)
Mindestabstand
(LW)
*1
Höchstabstand
(LT)
1,02 m (40") 1,2 m (3'11") 2,3 m (7'6") 1,3 m (4'3")
1,27 m (50") 1,5 m (4'11") 2,9 m (9'6") 1,6 m (5'3") 2,3 m (7'6")
1,52 m (60") 1,8 m (5'10") 3,5 m (11'5") 1,9 m (6'2") 2,8 m (9'2")
1,78 m (70") 2,1 m (6'10") 4,1 m (13'5") 2,2 m (7'2") 3,3 m (10'9")
2,03 m (80") 2,4 m (7'10") 4,7 m (15'5") 2,6 m (8'6") 3,8 m (12'5")
2,29 m (90") 2,7 m (8'10") 5,3 m (17'4") 2,9 m (9'6") 4,2 m (13'9")
2,54 m (100") 3,0 m (9'10") 5,9 m (19'4") 3,2 m (10'6") 4,7 m (15'5")
3,05 m (120") 3,6 m (11'9") 7,2 m (23'7") 3,8 m (12'5") 5,7 m (18'8")
3,81 m (150") 4,5 m (14'9") 9,0 m (29'6") 4,8 m (15'9") 7,1 m (23'3")
5,08 m (200") 6,0 m (19'8") 12,0 m (39'4") 6,4 m
(21'0")
9,6 m (31'6")
6,35 m (250") 7,6 m (24'11") 15,0 m (49'2") 8,0 m (26'3") 12,0 m (39'4")
7,62 m (300") 9,1 m (29'10") 18,0 m (59') 9,6 m (31'6") 14,4 m (47'2")
Bei Verwendung der Seitenverhältnisse 2,35:1 und 16:9 auf einer Projektionsäche mit dem Seitenverhältnis 2,35:1.*1.
J
Berechnungsmethode für Projektionsächenabmessungen
Genauere Abmessungen der Projektionsäche können Sie mit der Diagonale der Projektionsäche berechnen.
Seitenverhältnis 16:9 Seitenverhältnis 2,35:1
Höhe der Projektionsäche
(SH)
= SD (m) × 0,490 = SD (m) × 0,392
Breite der Projektionsäche
(SW)
= SD (m) × 0,872 = SD (m) × 0,920
Mindestabstand (LW) = SD (m) × 1,189 − 0,04 = SD (m) × 1,256 − 0,04
Höchstabstand (LT) = SD (m) × 2,378 − 0,05 = SD (m) × 1,899 − 0,05
HINWEIS:
Sie können den Projektor vertikal um höchstens ± 30 ° und horizontal um höchstens ±10 ° •
neigen. Ein zu hoher Neigungswinkel kann die Lebensdauer der Bauteile senken.
Bedecken Sie die Luftein- und Luftauslassöffnungen nicht, und halten Sie Gegenstände •
50 cm (19 5/8") von ihnen entfernt.
+30 °
−30 °
