Owner's Manual

- 25 -

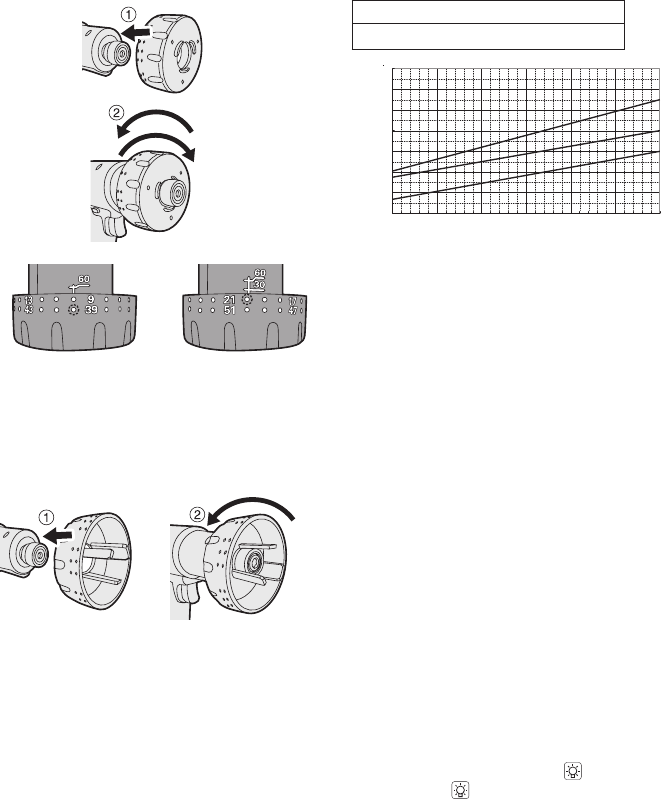

Diminue le couple
Augmente le
couple
Exemple - Réglage
d'embrayage #40
Exemple - Réglage
d'embrayage #20
3. Fermez l'obturateur avec la poignée de
réglage de l'embrayage en la tournant
dans le sens des aiguilles d'une montre.
REMARQUE :
• Assurez-vous de fermez l'obturateur
pour empêcher la poussière d'entrer.
Graphique du couple de serrage
(Pour référence)
Ces données représentent les valeurs de réfé-
rence mesurées dans les conditions décrites
ci-dessous. Durant l'utilisation effective, les
valeurs varieront selon les conditions d'utili-
sation (verrouillage de l'écrou, substrat cible,
méthode de sécurisation de la vis en place,
etc.).
Conditions de la mesure
Telles que décrites par Panasonic
0
2
4
6
8
10
12
(53,1)
(106,2)
(in·lbs)
1 10 3020 40 50 60
N
m
EYFGA3
EYFGA2
EYFGA1
Niveau de réglage du couple
MISE EN GARDE :
• Vérifiez toujours le couple de serrage
de l'outil avant de l'utiliser. Une mau-
vaise utilisation de l'outil peut entraîner
un serrage excessif ou inadéquat.
• Faites toujours fonctionner l’outil avec
le commutateur complètement engagé.
• La précision du couple peut ne pas être
stable si le commutateur n'est pas suffi-
samment désactivé.
• Utilisez les chiffres du Graphique du
couple de serrage pour guider votre
sélection du réglage de l’embrayage du
couple de serrage. (Reportez-vous au
graphique du couple de serrage.)
Configuration des réglages de
l’outil
Réglage de l'ajustement de la vites-
se
1. Éteignez le panneau de commande.
• Si le panneau de commande est allumé,
retirez et réinsérez la batterie autonome.
2. Désactivez le commutateur tout en
appuyant sur le bouton , puis relâchez
le bouton et le commutateur.
• Après que la lumière DEL et celle de
confirmation se soient allumées et que
le signal sonore ait retentit, le panneau
de contrôle scintillera et passera en
mode configuration.
