Installation

fig. 1
fig. 3 fig. 4
fig. 2
fig. 5
Contenu de l'ensemble :
REMARQUE : PicketLock™ est une technologie en attente de
brevet qui offre un lien sans colle ni attaches entre les lattes
et les longerons. Vous pouvez pulvériser de l’eau savonneuse
sur les composants afin de les aider à glisser plus facilement
sur leurs profilés correspondants. Un maillet en caoutchouc
non marquant peut aussi être utilisé afin de doucement
frapper les composants pour qu’ils soient bien en place.
4x8 Scalloped Top 3.eps
Panneau de piquets de 7,62 cm (3 po) espacés,
échancrés et à coins coupés en biais 4 x 8
Taille réelle : H de 114,3 cm (45 po) x L de 233,36 (91,875 po)
4x8 Scalloped Top 3.eps
Panneau de piquets de 7,62 cm (3 po) espacés et échancrés 4 x 8
Taille réelle : H de 116,84 cm (46 po) x L de 233,36 (91,875 po)
À utiliser avec :À utiliser avec :
Installation du panneau
Articles nécessaires
• Coins de bois
• Perceuse avec fleurette à
tête carrée
• Eau savonneuse
• Maillet en caoutchouc
non marquant

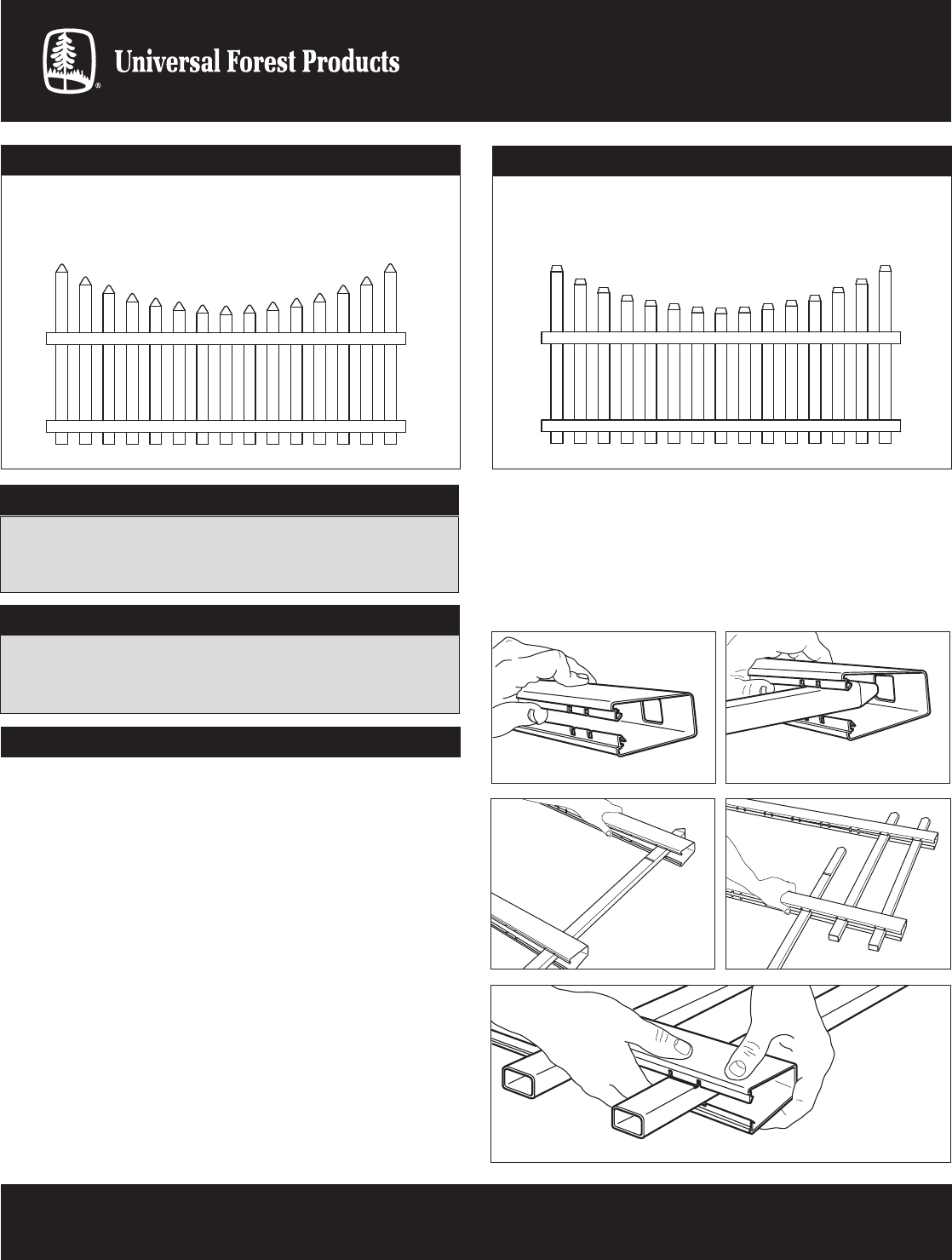

• Prenez l’une des traverses et ouvrez doucement la gorge à la
main, ou utilisez un coin de bois (fig. 1). Ceci deviendra la
traverse inférieure de l’ensemble.
• Insérez un piquet dans la gorge de la traverse et dans le trou
préparé, comme montré. NE PAS ENCLIQUER EN PLACE (fig. 2).
• Continuez de pousser le piquet à travers la traverse inférieure,
dans la gorge et le trou de la seconde traverse inférieure (fig. 3). La
deuxième traverse deviendra la traverse supérieure de l’ensemble.
Arrêtez lorsque la languette de la traverse inférieure et l’encoche
sur la latte s’alignent. NE PAS ENCLIQUER EN PLACE.
• Continuez ce processus jusqu’à ce que tous les piquets soient
insérés dans les traverses, les languettes et les encoches
alignées (fig. 4).
• Une fois tous les piquets en place, encliquez les traverses sur
toutes les encoches de piquets en utilisant vos mains ou en
tapant doucement avec un maillet en caoutchouc (fig. 5).
• L'assemblage du panneau est maintenant terminé.
INSTRUCTIONS D'ASSEMBLAGE DU
PAQUET DE PANNEAUX DE PIQUETS DE
7,62 CM (3 PO) ESPACÉS ET ÉCHANCRÉS 4 X 8
