Owner manual

41
> Measurement antennas

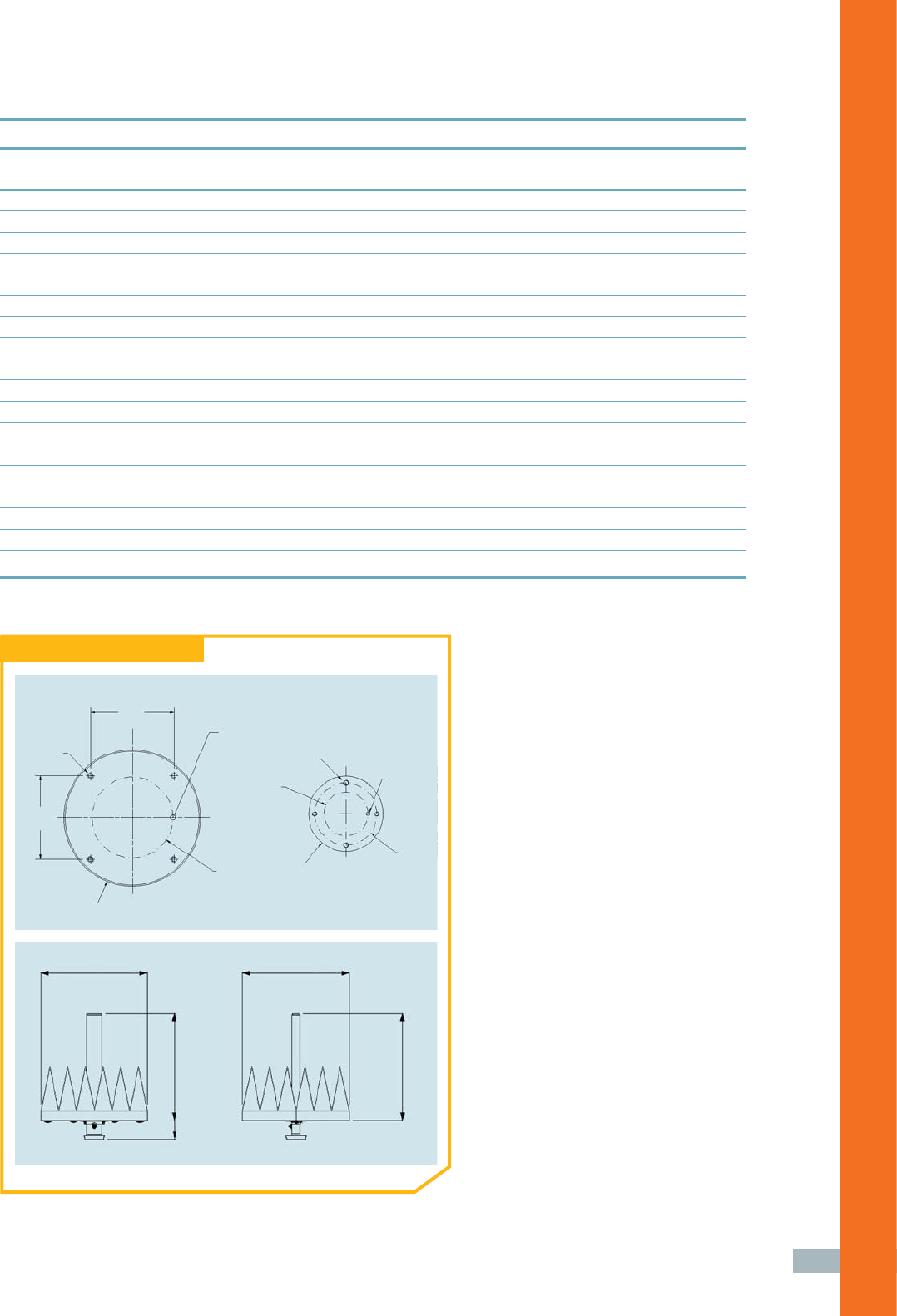

Mechanical drawing & interface
M5
M4
ø3 H7
ø4 H7
ø35.4
ø60
ø65
ø110
67.2
67.2
ø50
Electrical characteristics
Part number Frequency range [GHz] Waveguide band Polarization
OEW 049 0.49-0.75 WR 1500 Linear
OEW 075 0.75-1.12 WR 975 Linear
OEW 096 0.96-1.45 WR 770 Linear
OEW 112 1.12-1.70 WR 650 Linear
OEW 145 1.45-2.20 WR 510 Linear
OEW 170 1.70-2.60 WR 430 Linear
OEW 220 2.20-3.30 WR 340 Linear
OEW 260 2.60-3.95 WR 284 Linear
OEW 330 3.30-4.90 WR 229 Linear
OEW 395 3.95-5.85 WR 187 Linear
OEW 490 4.90-7.05 WR 159 Linear
OEW 585 5.85-8.20 WR 137 Linear
OEW 705 7.05-10.0 WR 112 Linear
OEW 820 8.20-12.40 WR 90 Linear
OEW 1000 10.00-15.00 WR 75 Linear
OEW 1240 12.40-18.00 WR 62 Linear
OEW 1800 18.00-26.50 WR 42 Linear
OEW 2650 26.50-40.00 WR 28 Linear
W
L
D
H
