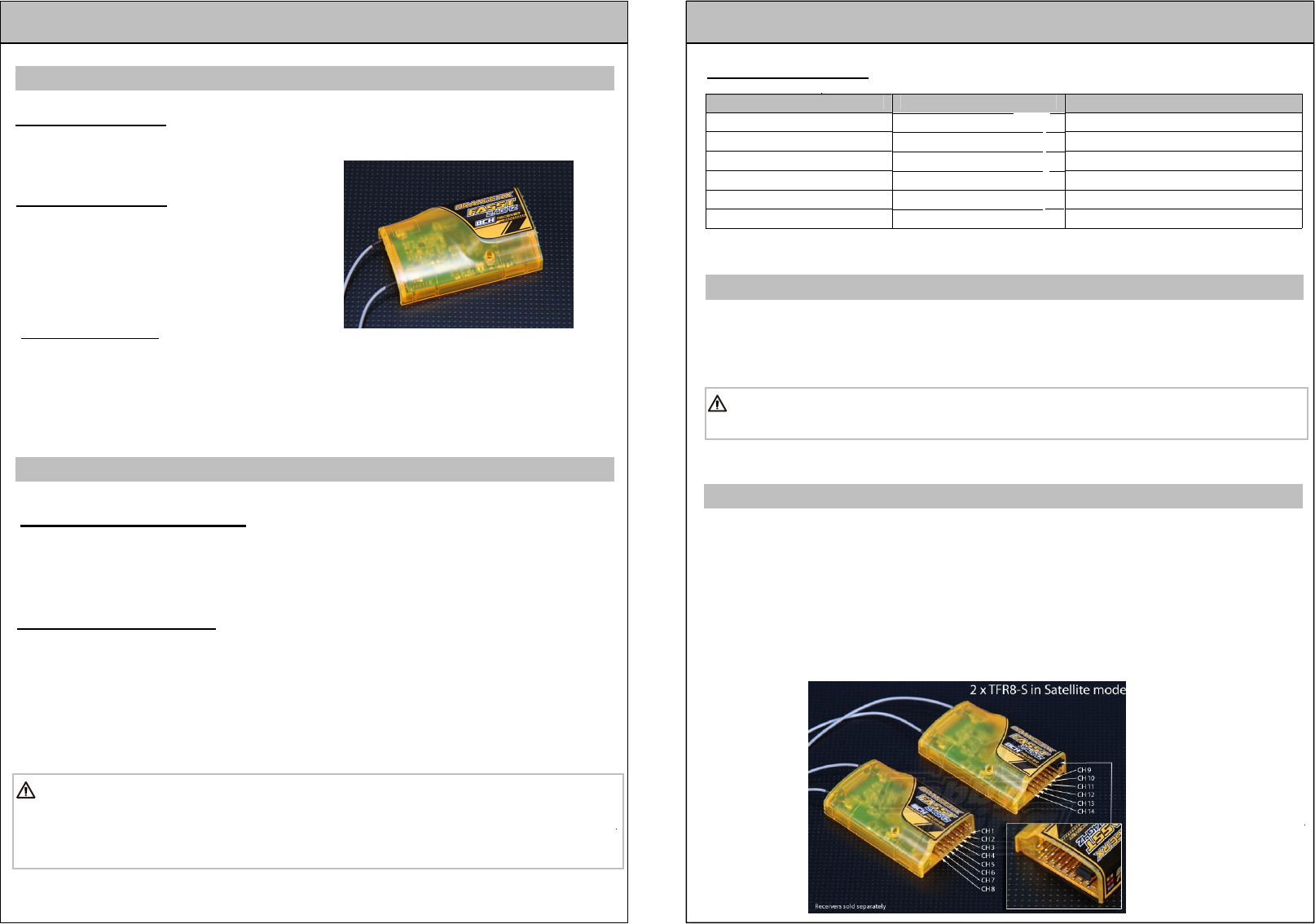

User Manual

Manual de instrucciones para TFR8-S
1. Introducción
1.1 Compatibilidad
FASST 2.4G: Sistemas aereos(Modo 7CH /Multi Modo) & Sistemas terrestres (Modo C1)
Los Receptores de los Modulos TF: TF-8M, TF-14M
1.2 Especificaciones:
Rango de Voltaje Operativo: 3.5V~10V
7ms (HS)
2. Configuracion
2.1 Procedimiento de emparejado:
Encienda la emisora, conecte la bateria al receptor presionando el boton F/S del receptor. Despues de
que el LED ROJO se apaque y el LED VERDE se quede fijo encendido, el proceso de emparejado se a
completado y el receptor quedara en modo normal de funcionamiento.
2.2 Configuracion del failsafe:
TFR8-S soporta la funcion de failsafe para todo los canales. Siga los siguientes pasospara configurarlo:
1) Primero empareje el receptor, y anule el failsafe de su emisora;
2) Ajuste todos los controles de su emisora a la posicion deseada de failsafe;
3) Presione un pulso corto el boton F/S del receptor, el LED VERDEdel recptor parpadeará dos veces,
indicando que se a procedido correctamente la configuracion del Failsafe.
Si no necesitara la funcion de Failsafe nunca mas,empareje denuevo su receptor para devolver los
ajustes del Failsafe a sus valores por defecto
$WHQFLRQ: $OJXQRVIDEULFDQWHVGHHPLVRUDVXVDXQPHWRGRGH)DLOVDIHTXHSXHGH
LQWHUIHULUFRQHOXVDGRHQHOUHFHSWRU$VHJXUHVH GHDQXODUFXDOTXLHUFRQILJXUDFLRQGH
)DLOVDIHGHODHPLVRUDDQWHVGHFRQILJXUDUHO)DLOVDIHGHOUHFHSWRU'HORFRQWUDULR
SURYRFDUiXQIXQFLRQDPLHQWRSRFRFRUULHQWHGHYLEUDFLRQHVHQORVVHUYRV
2.3 Estado de los LEDS:
3. Como cambiar entre los 2 modos de PPM FS/HS
Apague su emisora, conecte la bateria al receptor, presione el boton F/S del recptor durante 6
segundos y luego sueltelo. el LED ROJO empezará a parpadear Rapido en Modo HS y Lento
en Modo FS. Repita este proceso para alternar de Modo.
$WHQFLRQ: 0RGRHS HVVRORSDUDVHUYRVGLJLWDOHVGHDOWDYHORFLGDG.3DUDRWUD
FODVHGHVHUYRV VHOHFFLRQHHO0RGR)6GHORFRQWUDULRORVVHUYRVSRGULDQFDOHQWDUVH
\TXHPDUVH
LED ROJO
LED VERDE
MODO
Apagado
Encendido Modo Normal
Encendido
Encendido
Esperando a ser emparejado
Parpadeando
Encendido
Señal Perdida
Encendido
2 Parpadeos
Parpadeo Lento Encendido Modo FS
Parpadeo Rapido Modo HS
Manual de instrucciones para TFR8-S
4. Como crear un receptor multicanal con dos receptores
TFR8-S puede colocarse en paralelo con un TFR8/TFR8-S para obtener un receptor
multicanal FASST compatible
Siga los pasos siguientes:
1) Emparejar ambos receptores con la emisora o modulo emisor;
2) Conectar entre sí,el pin de señal de los canales CH1 & CH2 del TFR8-S con el jumper, luego el
canal CH3 pasará a ser el CH9, CH4 pasará a ser el CH10,y así sucesivamente.
3) Los dos receptores pueden emplazarse en diferentes lugares del modelo.
1.3 Caracteristicas:
1) Compatible con FASST 2.4G: Sistemas aereos(Modo 7CH /Multi Modo) & Sistemas terrestres
(Modo C1);
2) Conexion en paralelo de TFR8/TFR8-S para obtener 14 canales FASST ;
3) Mejora de capacidad anti-interferencias;
4) Firmware actualizable.
Dimensiones: 55x33x14mm
Peso: 14.2g
Respuesta: 14ms (FS)
Configuracion de Failsafe
Encendido
Traducido por: Manowarm
2/05/2012
