assembly Instructions

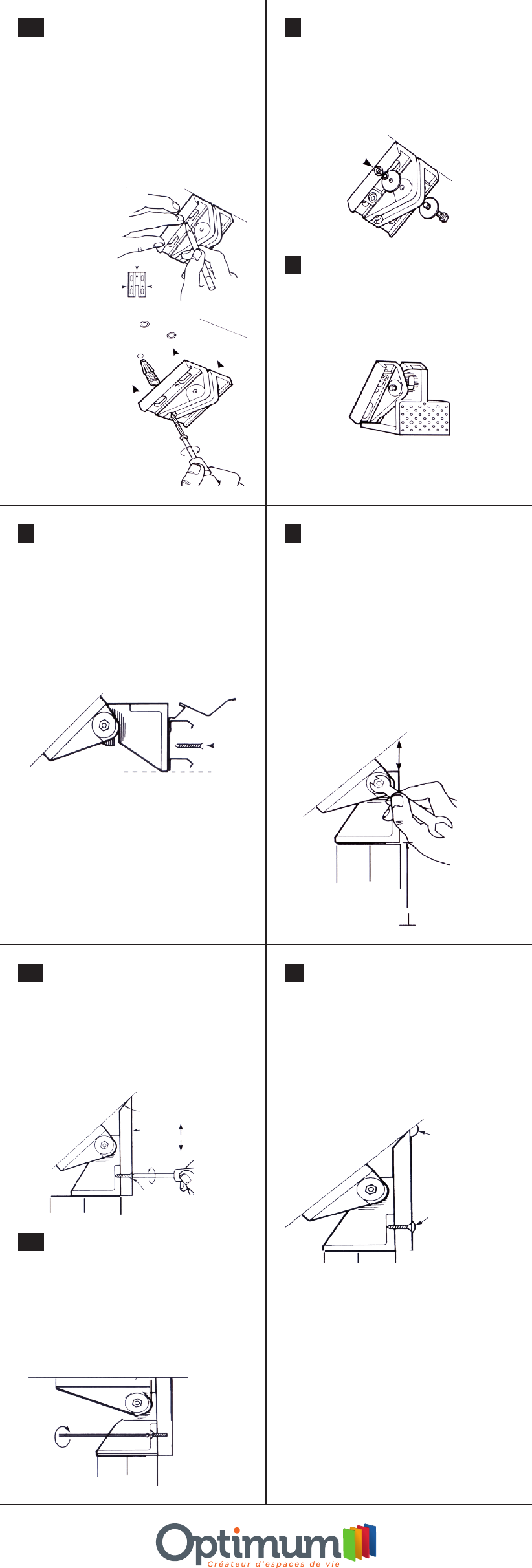

Befestigen Sie den oberen Teil des Klotzes mit
Ihren eigenen Schrauben und Dübeln. Setzen
Sie den oberen Teil des Klotzes an die Decke,
damit seine Oberkantemit Ihrem Bleistifstrich
übereinstimmt. Markieren Sie mit einem Stift
die Lage der Löcher mit einem Durchmesser
von 5 mm. Bohren Sie drei Löcher in die
Decke, und zwar mit einem Bohrer, der den
verwendeten Dübeln entspricht.
Befestigen Sie die obere Schiene. Ziehen
Sie den unteren Klotz in der Position fest,
wie unten dargestellt, indem Sie Mutter und
Schraube anziehen.Fixieren Sie die Schiene
am Rand der Oberkante des Klotzes, wie in
der Skizze dargestellt,verwenden Sie dabei die
mit Ihrem Schienenset gelieferten Schrauben
und schrauben Sie direkt in die vorgebohrte
Oberäche.
Befestigung der Blende, wenn das
Dachschrägenadapter-Set verwendet wird.
Sägen Sie die Blende auf die gewünschte
Größe zurecht. Bei Breiten über 2,50 m müssen
die Blenden am Dachschrägenadapter-Set
aneinandergesetzt werden.
Fertigstellung der Blende, wenn sie mit
einem Dachschrägenadapter-Set verwendet
wurde. Die Fuge zwischen Blende und
Decke muss durch Verwendung einer
Deckenabschlussleiste aus Holz verschlossen
werden. Die beiden Schrauben können
ebenfalls verdeckt werden, indem eine
Kunststoabdeckung verwendet wird.
Letzte Justierung des Dachschrägenadapter-
Sets. Justieren Sie die Schraube und setzen
Sie den unteren Klotz in die gewünschte
Position. Stellen Sie sicher, dass diese Schiene
senkrecht liegt, und befestigen Sie, in dem
Sie die Schrauben und Muttern festziehen.
Überprüfen Sie, dass die Önung der
ursprünglichen Berechnung entspricht (siehe
Rahmen 1). Justieren Sie bei Bedarf durch
Lockern der Schraube und durch Einstellen des
unteren Bereichs des Klotzes (siehe Skizze).
Ziehen Sie die Schraube dann wieder fest.
Verbindung von Schraube und Mutter:
Befestigen Sie die Schraube, die
Unterlegscheiben und die Mutter durch den
oberen Teil des Klotzes, wie dargestellt, und
ziehen Sie sie nur per Hand fest.
Verbindung des oberen Klotzes mit dem
unteren Klotz. Schieben Sie die Önung der
Halterung des unteren Klotzes auf die Mutter
des oberen Klotzes.
Stecken Sie die
Dübel in die Löcher,
befolgen Sie dabei
in die Löcher,
befolgen Sie dabei
die Herstelleranwei-
sungen.
Verwenden Sie
Schrauben, die für den
verwendeten Dübel
geeignet sind, setzen
Sie siewie abgebildet
in den oberen Teil, und
ziehen Sie sie dann
fest.
4
5
6
8a 9
7
3b
Justierung: max. 12 mm
Höhe überprüfen
Decke
Hobeln Sie den oberen
Bereich ab
Abschlußleiste
Decke
Kunststoabdeckung
Schraube 25 mm
Justierung
Blende
12 mm
Boden
Befestigung der Blende wenn das
Dachschrägenadapter-Set als Set für
Oberlichter verwendet wird, nutzen Sie das
Dachschrägenadapter-Set als Oberlicht,
oder wenn der Winkel zur Decke klein ist,
befestigen. Sie die Blende über die beiden
Löcher an der Innenseitedes unteren Klotzes.
8b
Blende
Schraube 15 mm
