• Verbinden Sie nicht mehr als ein Kabel mit jedem Lautsprecheranschluss. Andernfalls könnte der AV-Receiver beschä-
digt werden.
• Schließen Sie einen Lautsprecher nicht an mehrere Anschlüsse an.

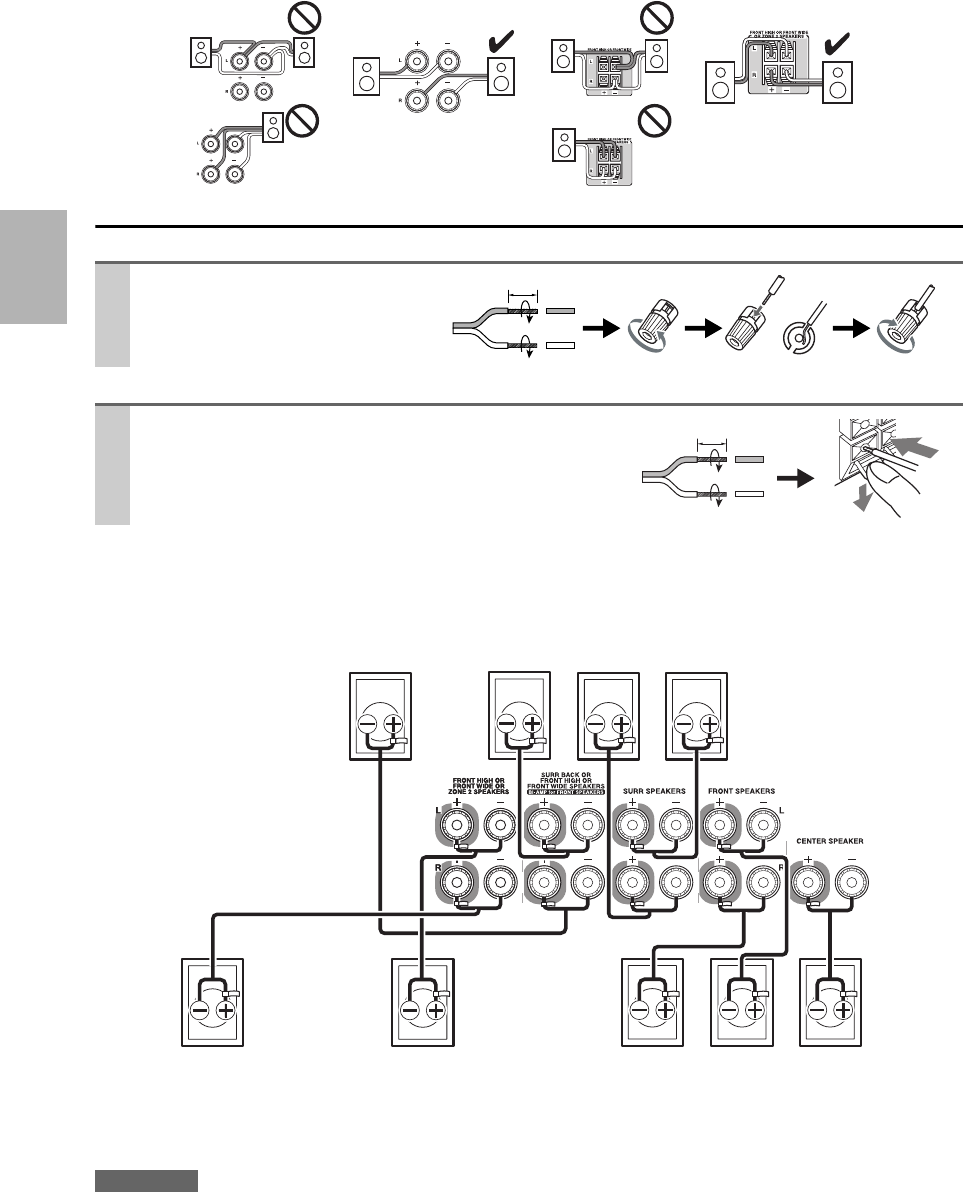

Anschließen der Lautsprecherkabel
Lautsprecheranschlüsse zum Anschrauben
Lautsprecheranschlüsse zum Hineindrücken
Die nachfolgende Abbildung zeigt, welche Lautsprecher an welche Klemmenpaare angeschlossen werden müssen. Wenn
Sie nur einen Surround-Back-Lautsprecher verwenden, müssen Sie ihn mit den SURR BACK OR FRONT HIGH OR
FRONT WIDE L Anschlüssen verbinden.
Anmerkung
•
Die Front-Wide-Lautsprecher können auch an die FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS Klemmen angeschlos-
sen werden. Wenn Sie das tun, stellen Sie „
Front High/Front Wide/Zone2 “ in der Lautsprecherkonfiguration auf „ Front Wide “ ( ➔ 39 ).
• Die Front-High oder Front-Wide-Lautsprecher können auch an die SURR BACK OR FRONT HIGH OR FRONT WIDE SPEA-
KERS Klemmen angeschlossen werden. Wenn Sie das tun, stellen Sie „Surr Back/Front High/Front Wide“ in der Lautsprecherkon-
figuration auf „Front High“ oder „Front Wide“ (
➔ 39 ).
Entfernen Sie 12 bis 15 mm des
Kabelmantels an beiden Enden der
Lautsprecherkabel und verdrehen
Sie die blanken Adern so fest wie
möglich. Siehe Abbildung.
12 bis 15 mm
Entfernen Sie 10 bis 12 mm des Kabelmantels an beiden
Enden der Lautsprecherkabel und verdrehen Sie die blanken
Adern so fest wie möglich. Siehe Abbildung.
10 bis 12 mm
Linker
Surround-Back-
Lautsprecher
Linker
Surround-
Lautsprecher
Rechter
Surround-
Lautsprecher
Rechter Front-High-
Lautsprecher/
Rechter Front-Wide-
Lautsprecher
Linker Front-High-
Lautsprecher/
Linker Front-Wide-
Lautsprecher
Center-
Lautsprecher
Rechter
Front-
Lautsprecher
Rechter
Surround-Back-
Lautsprecher
Linker
Front-
Lautsprecher
