Operation Manual

7
De

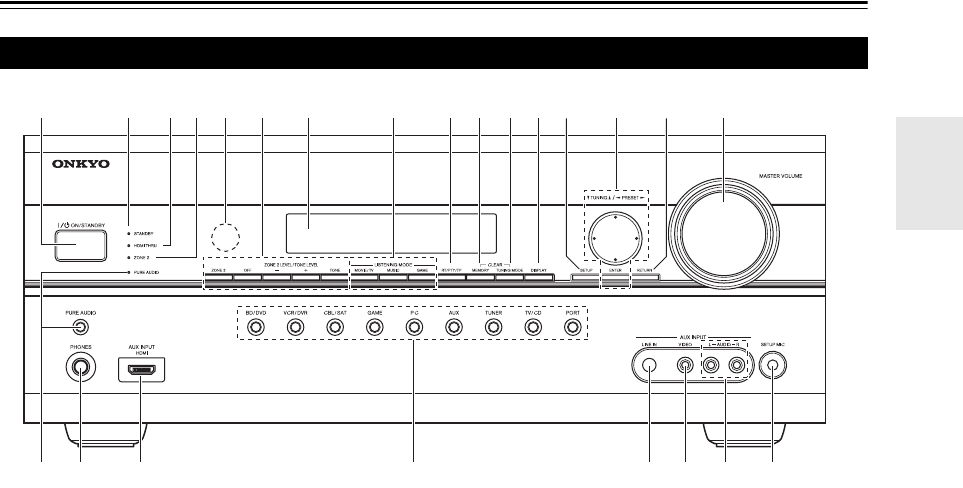

Front- und Rückseiten
Auf der aktuellen Frontplatte sind verschiedene Logos aufgedruckt. Diese sind hier zum leichteren Verständnis nicht dargestellt.
Auf den in Klammern angegebenen Seiten sind die wesentlichen Funktionen der betreffenden Bedienelemente beschrieben.
a ON/STANDBY-Taste (➔ 20)
b STANDBY-Anzeige (➔ 20)
c HDMI THRU-Anzeige (➔ 50)
d ZONE 2-Anzeige (➔ 54)
e Fernbedienungssensor (➔ 4)
f ZONE 2, OFF, ZONE 2 LEVEL/TONE LEVEL
und TONE Tasten (➔ 52, 54 bis 55)
g Anzeige (➔ 8)
h LISTENING MODE-Tasten (➔ 30)
i RT/PTY/TP-Taste (➔ 27)
j MEMORY-Taste (➔ 27)
k TUNING MODE-Taste (➔ 26)
l DISPLAY-Taste (➔ 21)
m SETUP-Taste (➔ 36)
n TUNING, PRESET (➔ 26 bis 27), Pfeil- und
ENTER Tasten
o RETURN-Taste
p MASTER VOLUME-Regler (➔ 21)
q PURE AUDIO-Taste und Anzeiger (➔ 30)
r PHONES-Buchse (➔ 23)
s AUX INPUT HDMI-Buchse (➔ 15)
t Quellenwahltasten (➔ 21)
u AUX INPUT LINE IN-Buchse (➔ 16)
v AUX INPUT VIDEO-Buchse (➔ 16)
w AUX INPUT AUDIO Buchsen (➔ 16)
x SETUP MIC-Buchse (➔ 24)
Frontplatte
a
tuvxw
bcde fhg ijklmno p
r
sq
