Operation Manual

Collegamenti
It-15
• Se sul giradischi da collegare non è installato un
equalizzatore fono, è necessario prepararlo
separatamente. Utilizzare un equalizzatore fono
compatibile con la cartuccia del giradischi.
• Solo l'ingresso USB del pannello anteriore è compatibile
con iPod/iPhone e con l'adattatore wireless LAN Onkyo
UWF-1.
UWF-1 può essere utilizzato con i contenuti non superiori a
64 kHz, non compatibili con Dolby TrueHD e con DSD.
Connessione alla Rete (Opzionale)

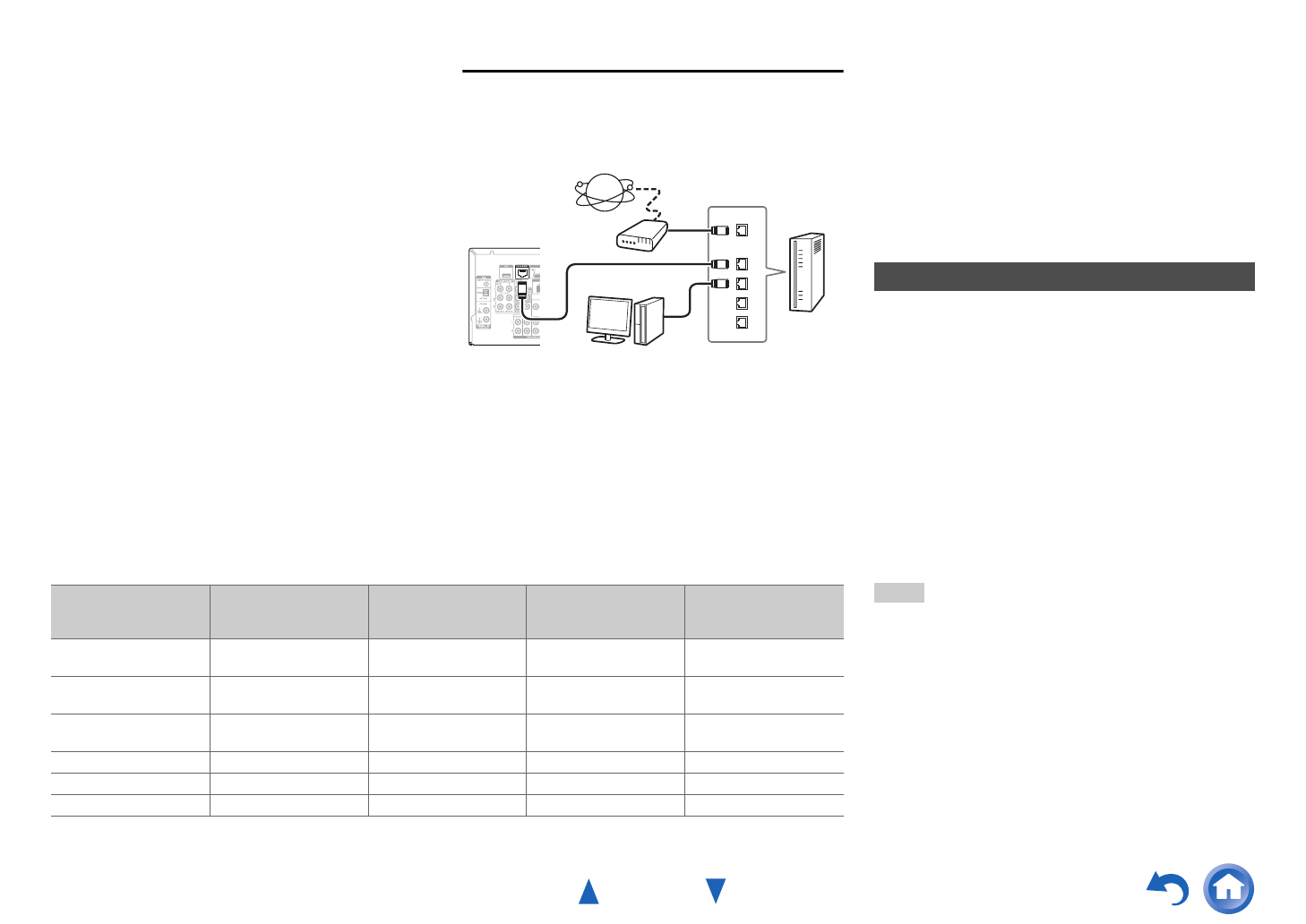

Nel diagramma seguente è illustrato come collegare il
ricevitore AV alla rete domestica. In questo esempio,
viene collegato a una porta LAN su un router, con
uno switch a 4 porte 100Base-TX incorporato.
Non collegare la porta USB del ricevitore AV alla
porta USB del computer. La musica sul computer non
può essere riprodotta tramite il ricevitore AV in questo
modo.
L'assegnazione predefinita per i tasti dei selettori d'ingresso e per i jack è quella indicata di seguito. È possibile
modificare queste impostazioni. (L'assegnazione dei jack video compositi e dei jack audio analogici non può
essere modificata.)
WAN
LAN
Radio Internet
Modem
Computer o media server
Router
Tasti di selezione
della sorgente
d'ingresso
Jack HDMI Jack COMPONENT
VIDEO
Jack DIGITAL IN
COAXIAL e OPTICAL
Jack video composito
e audio analogico
BD/DVD HDMI IN 1 COMPONENT VIDEO
IN 1
DIGITAL IN
COAXIAL 1
VIDEO/AUDIO IN
BD/DVD
CBL/SAT HDMI IN 2 COMPONENT VIDEO
IN 2
DIGITAL IN
COAXIAL 2
VIDEO/AUDIO IN
CBL/SAT
GAME HDMI IN 3 VIDEO/AUDIO IN
GAME
PC HDMI IN 4 VIDEO/AUDIO IN PC
AUX VIDEO/AUDIO IN AUX
TV/CD DIGITAL IN OPTICAL AUDIO IN TV/CD
p
Il ricevitore AV consente l'interoperabilità del CEC
(Consumer Electronics Control) specificata nello
standard HDMI, nota anche come RIHD. Collegando
il ricevitore AV a un televisore, a un proiettore e a un
registratore compatibili con RIHD, è possibile
eseguire numerose operazioni collegate.
L'impostazione predefinita è impostata su spento,
quindi è necessario modificare l'impostazione su
acceso.
I seguenti apparecchi sono p-compatibili (fino
al gennaio 2013).
■ TV
•Sharp TV
■ Lettori/Registratori
• Lettori Onkyo e Integra compatibili p
• Lettori e registratori Toshiba
• Lettori e registratori Sharp (solo se utilizzati con una
Sharp TV)
*
Modelli diversi da quelli menzionati sopra potrebbero
avere un certo grado di interoperabilità se compatibili con
CEC, che è parte dello Standard HDMI, ma il
funzionamento non può essere garantito.
Nota
• Per operazioni collegate adeguate, non connettere più
apparecchi p-compatibili della quantità specificata
di seguito al terminale di ingresso HDMI.
– Lettori Blu-ray Disc/DVD: fino a tre.
– Registratori Blu-ray Disc/DVD/Registratori Video Digitali:
fino a tre.
– Decoder via cavo/satellitare: fino a quattro.
• Non collegare il ricevitore AV a un altro ricevitore AV/
amplificatore AV mediante HDMI.
• Quando viene collegato un numero di apparecchi
compatibili con p maggiore rispetto a quello
indicato, le operazioni collegate non sono garantite.
Apparecchi compatibili con RIHD
