Operation Manual

Collegamenti
It-14
Se si seleziona il tasto di selezione della sorgente
d'ingresso, verrà visualizzato il segnale
dell'apparecchio collegato al jack assegnato.
• Prima di effettuare i collegamenti AV, leggere i
manuali forniti con gli apparecchi AV.
• Inserire a fondo gli spinotti in modo da creare
collegamenti saldi (i collegamenti allentati possono
causare disturbi o problemi di funzionamento).
• Per evitare interferenze, tenere i cavi audio e video
lontani da quelli di alimentazione e dei diffusori.

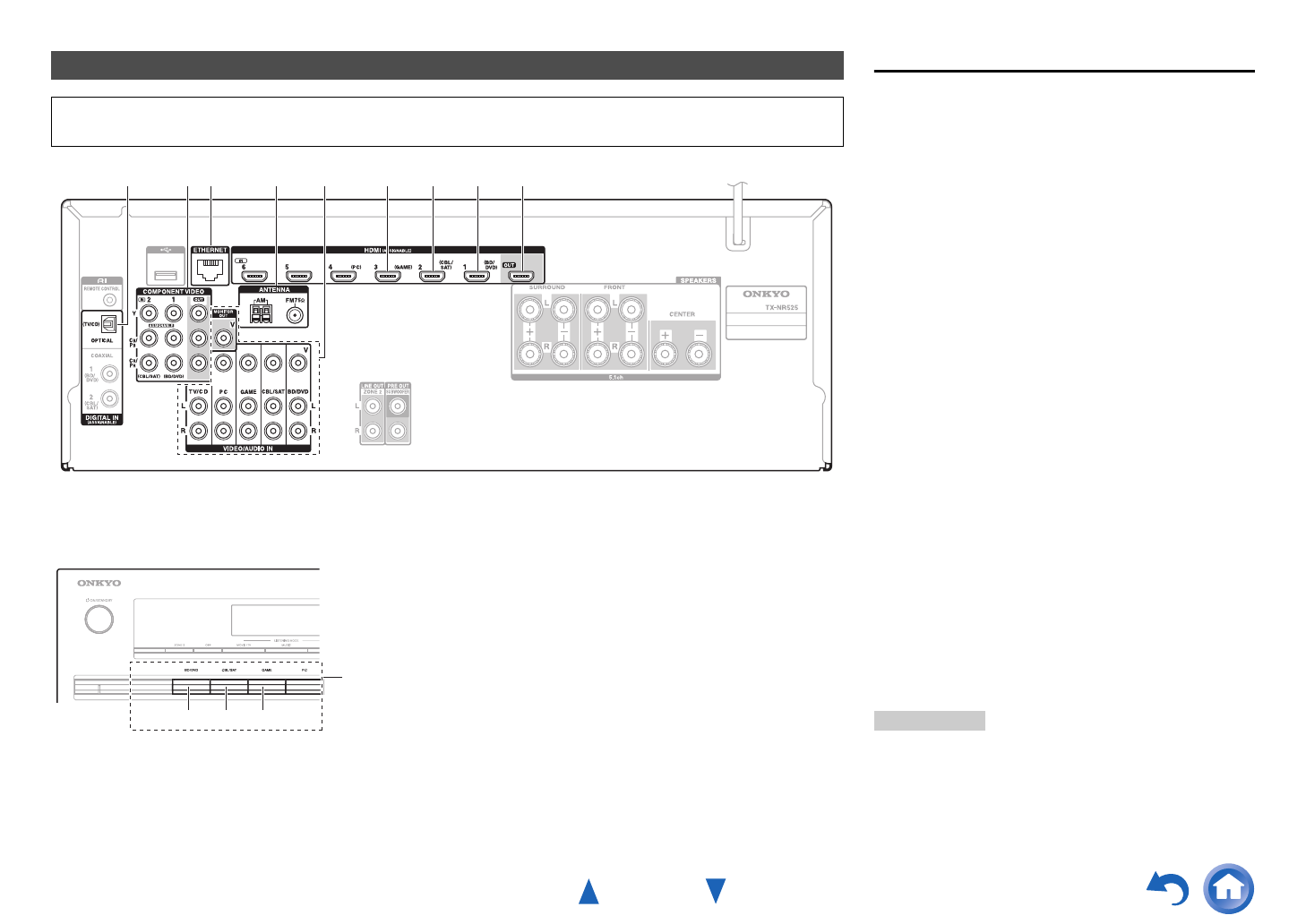

Collegamento di apparecchi TV/AV
Prima di collegare il cavo di alimentazione, collegare tutti i diffusori e i componenti AV. Per visualizzare il
menu di impostazione sullo schermo del televisore, è necessario collegare il televisore a HDMI OUT.
ABCDGIFEH
BCD
Tasti di
selezione
della
sorgente
d'ingresso
Collegamenti
Suggerimento
•
Per ascoltare l'audio di un apparecchio collegato all'HDMI
attraverso i diffusori del televisore, abilitare “
HDMI Through ”
(
➔ pagina 53 ) e impostare il ricevitore AV in modalità standby.
• Nel caso dei lettori Blu-ray Disc/DVD, se nonostante si sia
seguita la procedura precedente non viene emesso alcun
suono, impostare le impostazioni audio HDMI del lettore
Blu-ray Disc/DVD su PCM.
A
Utilizzare questo jack per effettuare il
collegamento all'ingresso HDMI del televisore.
Se il televisore non supporta il Canale di ritorno
audio (ARC)
*1
, è necessario collegare un cavo
digitale ottico insieme al cavo HDMI al jack E.
*1
ARC è la funzione che trasporta il segnale audio dal
televisore al jack A. Grazie alla funzione ARC, è
possibile collegare televisore e ricevitore AV con un
singo cavo HDMI.
B
Utilizzare questo jack per effettuare il
collegamento al lettore Blu-ray Disc/DVD, ecc.
C
Utilizzare questo jack per effettuare il
collegamento al decoder via cavo/satellitare, ecc.
D
Utilizzare questo jack per effettuare il
collegamento a console di gioco, ecc.
F
Utilizzare questa porta per effettuare il
collegamento a una porta LAN del router in modo
che il ricevitore AV possa essere collegato alla
rete domestica.
G
Utilizzare jack e terminale qui per collegare
l'antenna FM e l'antenna AM a telaio fornite in
dotazione.
H
Utilizzare questo jack per effettuare collegamenti
mediante un cavo audio analogico.
Con questo collegamento è possibile anche
ascoltare audio analogico da apparecchi esterni
mentre ci si trova in Zona 2.
I
Utilizzare questo jack per effettuare collegamenti
mediante un cavo video component.
