Collegamenti
It-12

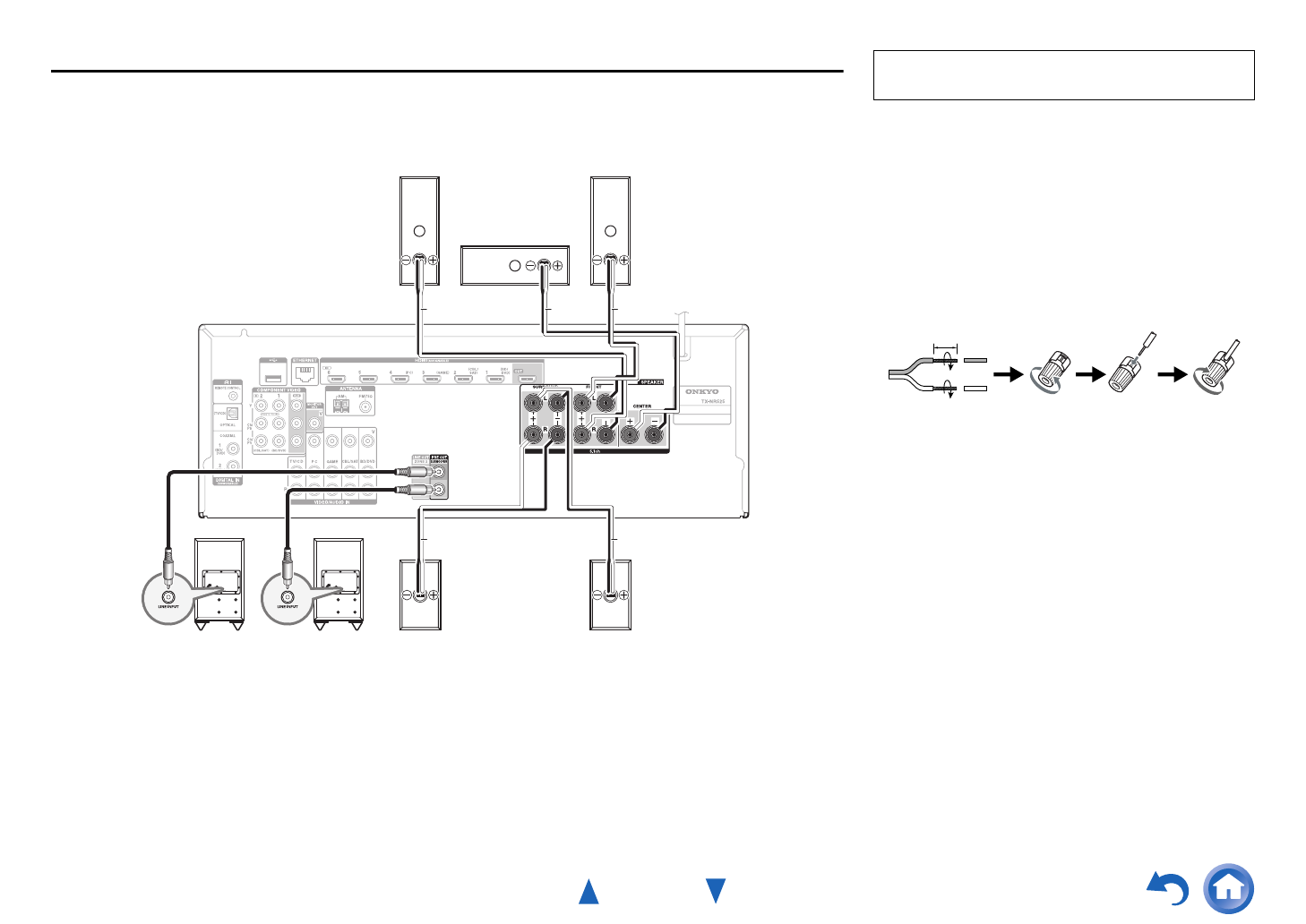

Collegamento dei cavi dei diffusori/Subwoofer alimentati
Collegare a, b, c, d, e e f per un suono surround a 5.1 canali.
• Prestare particolare attenzione alla polarità dei cablaggi dei diffusori. Ovvero, collegare i terminali positivi (+)
esclusivamente a terminali positivi (+) e i terminali negativi (–) soltanto a terminali negativi (–). In caso di errori
di collegamento il suono risulta sfasato e innaturale.
Diffusore
surround R
e
Diffusore
surround L
d
Subwoofer
alimentato
f
Grigio
a
Diffusore
anteriore L
b
Diffusore
anteriore R
Verde Bianco
Rosso
c
Diffusore centrale
Blu
Subwoofer
alimentato
f
• Leggere le istruzioni fornite con i diffusori.
• Per impostazione predefinita, sono configurati per
l'utilizzo i diffusori del suono surround a 5.1 canali:
anteriore destro/anteriore sinistro/centrale/surround
destro/surround sinistro/subwoofer.
■ Terminali diffusore di tipo a vite
Rimuovere circa 12 a 15 mm di materiale isolante
dalle estremità dei cavi dei diffusori e ritorcere con
forza la parte scoperta dei fili, come mostrato nella
figura.
Prima di collegare il cavo di alimentazione,
collegare tutti i diffusori e componenti AV.
Da 12 a 15 mm
