Collegamenti
Collegamento del
Ricevitore AV

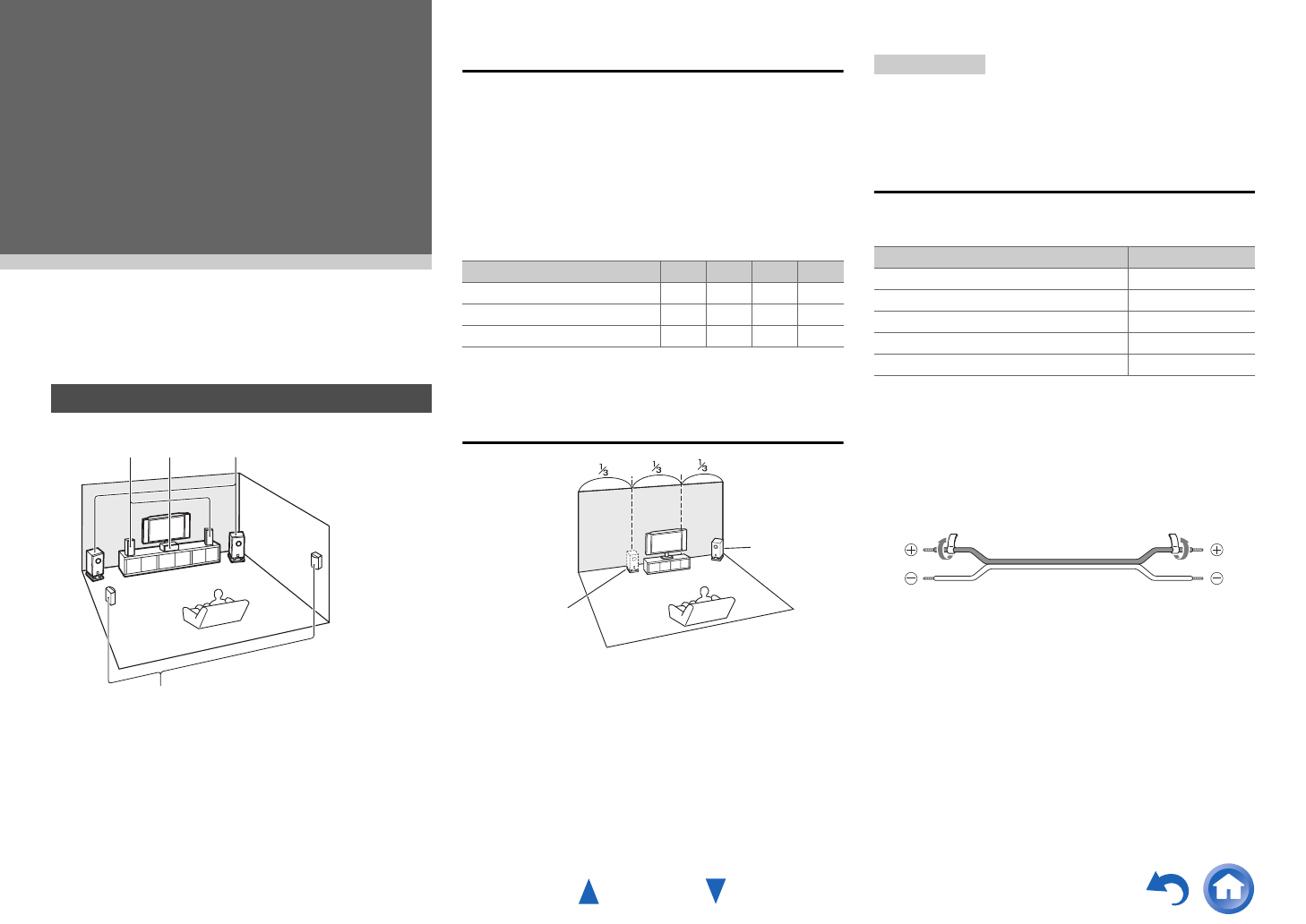

Configurazione dei diffusori
La tabella che segue indica i canali da utilizzare in
funzione del numero di diffusori disponibili.
A prescindere dal numero di diffusori utilizzati, per
ottenere bassi davvero potenti e corposi si consiglia
l'uso di un subwoofer attivo.
Per ottenere il massimo delle prestazioni dal sistema
sonoro surround, è necessario effettuare le
impostazioni dei diffusori automaticamente
(➔ pagina 21) o manualmente (➔ pagina 46).
Utilizzo di subwoofer alimentati
Per individuare la posizione ottimale per il subwoofer,
avviare la riproduzione di un film o di un brano
musicale con bassi corposi, provare poi a collocare il
subwoofer in vari punti della sala, quindi scegliere la
posizione che fornisce i risultati più soddisfacenti.
Il subwoofer attivo può essere collegato
rispettivamente con due jack SUBWOOFER PRE
OUT.
Da ciascun jack viene emesso lo stesso segnale.
Suggerimento
• Se il subwoofer non è attivo e si utilizza un amplificatore
esterno, collegare il jack subwoofer pre out a un ingresso
dell'amplificatore.
Applicazione delle etichette per i cavi dei
diffusori
I terminali del diffusore hanno un codice cromatico a
scopo di identificazione.
Anche le etichette per i cavi dei diffusori sono colorate
secondo il medesimo codice ed è necessario
applicarle al lato positivo (+) del cavo di ciascun
diffusore conformemente alla tabella precedente. A
questo punto occorre semplicemente abbinare il
colore di ciascuna etichetta al terminale del diffusore
corrispondente.
Collegamenti
Collegamento dei diffusori
a b
Diffusori anteriori
c
Diffusore centrale
d e
Diffusori surround
f
Uno o più subwoofer
a bc
de
f
Numero di diffusori 2 3 4 5
Diffusori anteriori ✔✔✔✔
Diffusore centrale ✔✔
Diffusori surround ✔✔
Configurazione diffusori
5.1 canali:
a b c d e f
Posizione ad
angolo
Posizione a 1/3
della parete
Diffusore Colore
Anteriore sinistro Bianco
Anteriore destro Rosso
Centrale Verde
Surround sinistro Blu
Surround destro Grigio
