Connexions
Fr-14
Si vous sélectionnez le bouton de sélecteur d’entrée,
le signal de l’appareil branché à la prise assignée est
lu.
• Avant d’effectuer des branchements AV, lisez les
manuels d’utilisation fournis par les fabricants de
vos appareils audiovisuels.
• Insérez les fiches à fond afin d’établir un bon
contact (de mauvais branchements peuvent causer
des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles
audio et vidéo éloignés des cordons d’alimentation
et des câbles d’enceinte.

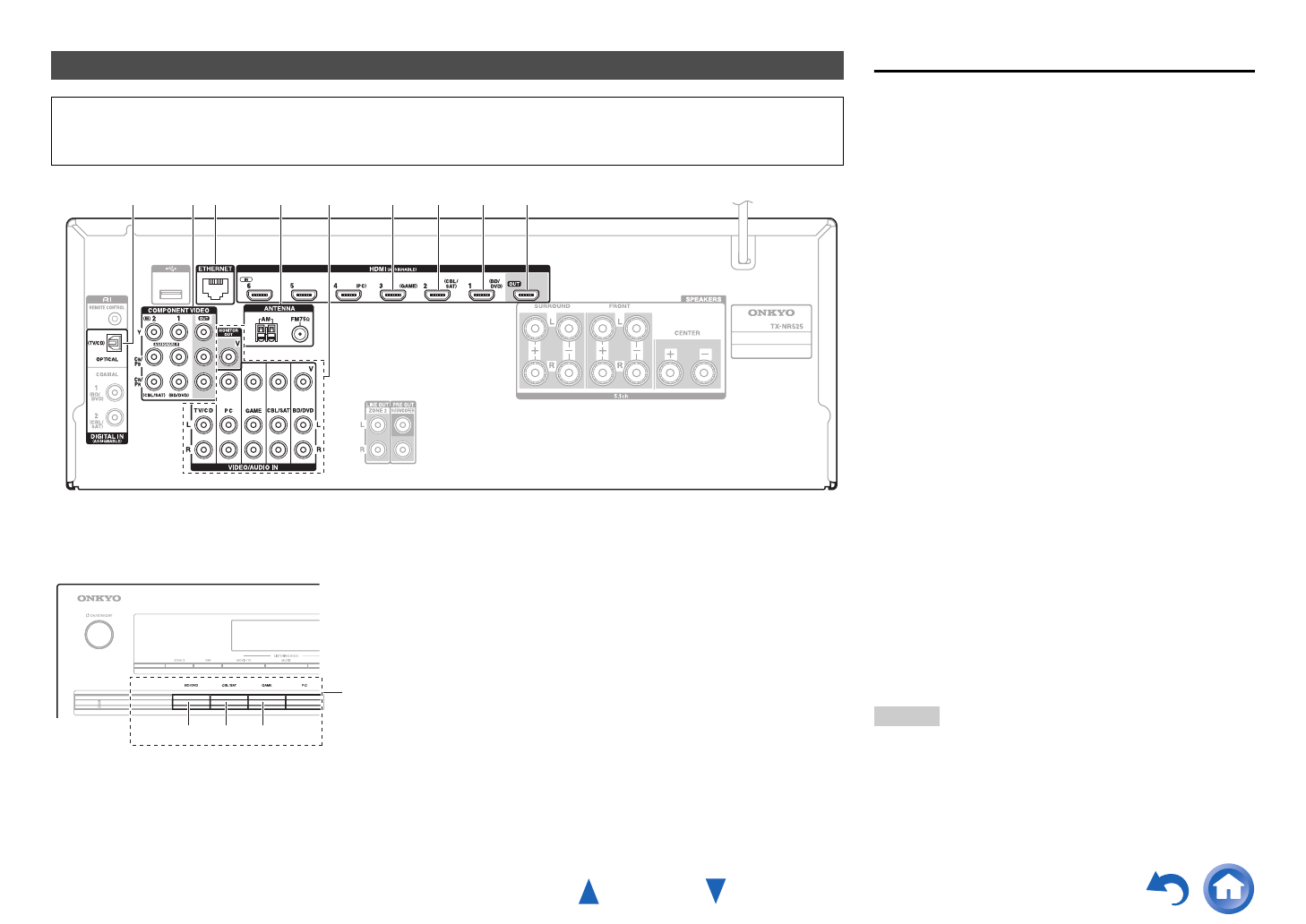

Branchement des appareils TV/AV
Avant de brancher le cordon d’alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.
Pour afficher le menu de configuration sur l’écran du téléviseur, il est nécessaire de brancher le téléviseur aux
HDMI OUT.
ABCDGIFEH
BCD
Boutons du
sélecteur
d’entrée
Connexions
Conseil
• Pour écouter l’audio d’un appareil connecté via HDMI aux
enceintes de votre TV, activez « HDMI Through »
(➔ page 53) et réglez l’ampli-tuner AV sur le mode veille.
• Dans le cas de lecteurs de disques Blu-ray/DVD, si aucun
son n’est diffusé après avoir suivi la procédure mentionnée
ci-dessus, réglez les paramètres audio HDMI de vos
lecteurs de disques Blu-ray/DVD sur PCM.
A
Utilisez cette prise pour brancher l’entrée HDMI
du téléviseur. Si votre téléviseur ne prend pas en
charge le canal de retour audio (ARC, Audio
Return Channel)
*1
, vous devez connecter un
câble numérique optique ainsi qu’un câble HDMI
sur la prise E.
*1
ARC est la fonction qui achemine le signal audio du
téléviseur vers la prise
A . Avec ARC, un seul câble
HDMI peut raccorder le téléviseur et l’ampli-tuner AV.
B
Utilisez cette prise pour raccorder votre lecteur
Blu-ray/DVD, etc.
C
Utilisez cette prise pour raccorder le décodeur
câble/satellite, etc.
D
Utilisez cette prise pour raccorder les consoles
de jeu, etc.
F
Utilisez ce port pour raccorder un port LAN sur un
routeur afin de pouvoir connecter l’ampli-tuner
AV sur votre réseau domestique.
G
Utilisez cette prise et cette borne pour raccorder
l’antenne FM et l’antenne cadre AM.
H
Utilisez cette prise pour faire des branchements à
l’aide d’un câble analogique.
Avec cette connexion, vous pouvez également
profiter d’un son analogique en provenance
d’appareils externes alors que vous vous trouvez
en Zone 2.
I
Utilisez cette prise pour faire des branchements
l’aide d’un câble de vidéo composante.
