Operation Manual

It-44
Collegamento del ricevitore AV—Continua
• Il collegamento consente la riproduzione e la registrazione, nonché l’ascolto nella Zona 2 o nella Zona 3.
• Per effettuare un collegamento digitale con il registratore per la riproduzione, utilizzare i collegamenti e
o e .

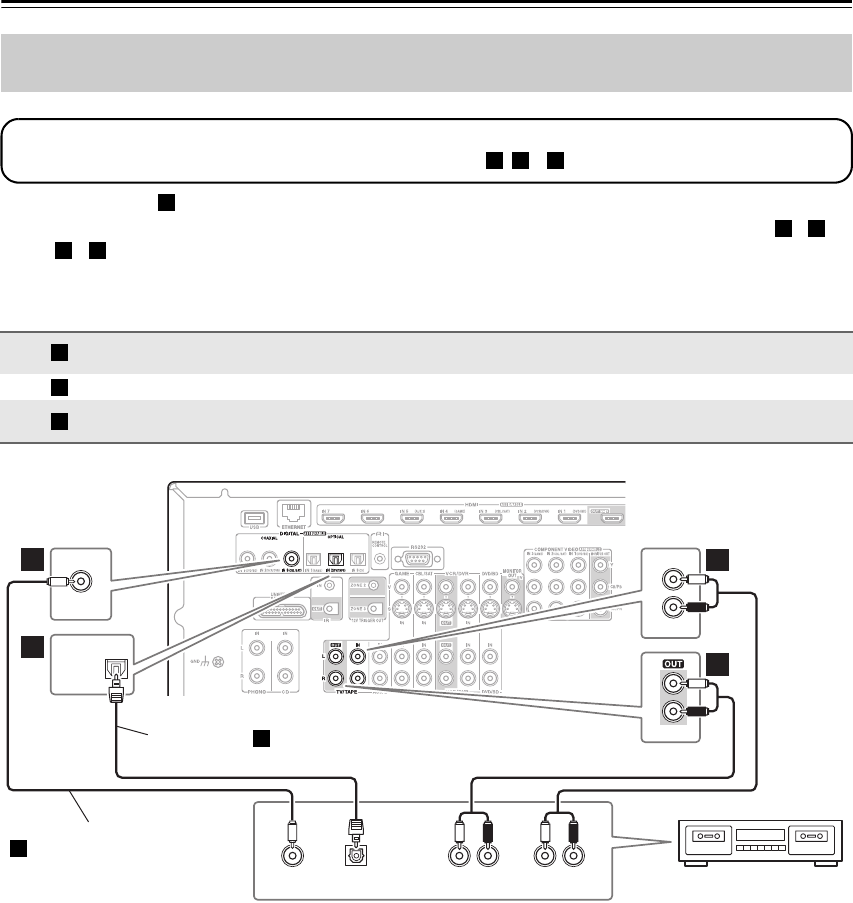

Collegamento di un registratore a cassette, di un masterizzatore di CDR o
MiniDisc, o di un registratore DAT
Punto 1:
Scegliere un formato di collegamento supportato dal registratore ( , o ), quindi effettuare il collegamento.
a b c
a
a b
a c
Collegamento Ricevitore AV
Flusso del
segnale
Registratore a cassette, masterizzatore
di CDR o MiniDisc, o registratore DAT
TV/TAPE IN L/R
TV/TAPE OUT L/R
⇐
⇒
Uscita audio analogica L/R
Ingresso audio analogico L/R
DIGITAL COAXIAL IN 3 (CBL/SAT) ⇐ Uscita coassiale digitale
DIGITAL OPTICAL IN 1 (GAME) (TX-NR3007)
DIGITAL OPTICAL IN 2 (TV/TAPE) (TX-NR5007)
⇐ Uscita ottica digitale
a
b
c
c
AUDIO
IN
L R
L
R
IN
TV/TAPE
AUDIO
OUT
L R
L
R
TV/TAPE
COAXIAL
OUT
OPTICAL
OUT
COAXIAL
OPTICAL
IN 3
(CBL/SAT)
IN 2
(TV/TAPE)
a
a
b
Registratore a
cassette, masterizzatore
di CDR o MiniDisc, o
registratore DAT
Quando si utilizza il collegamento
è necessario assegnare
l’ingresso audio digitale (vedere
pagina 56).
b
(TX-NR3007) Quando si utilizza il
collegamento è necessario assegnare
l’ingresso audio digitale (vedere pagina 56).
c
