Collegamento del ricevitore AV—Continua
■ Lettore CD o giradischi (MM) con preamplificatore fono incorporato
• Il collegamento consente l’ascolto e la registrazione dell’audio proveniente dal lettore CD, nonché l’ascolto
nella Zona 2 o nella Zona 3.
• Per effettuare un collegamento digitale con il lettore CD, utilizzare il collegamento o . (Per registrare o
ascoltare anche nella Zona 2 o nella Zona 3, utilizzare e o e .)
■ Giradischi (MM) senza preamplificatore fono incorporato
PHONO IN del ricevitore AV è progettato per l’uso con una
cartuccia di tipo MM (Moving Magnet, ovvero a magnete
mobile).
Utilizzare un cavo audio analogico per collegare i jack PHONO
IN L/R del ricevitore AV all’uscita audio sul giradischi.
Note:
• Se il giradischi ha un filo di messa a terra, collegarlo alla vite
GND del ricevitore AV. Su alcuni giradischi, la connessione
del filo di messa a terra potrebbe produrre un ronzio.
In questo caso, scollegarlo.
• Se il giradischi ha una cartuccia di tipo MC (Moving Coil,
ovvero a bobina mobile), è richiesto un normale
amplificatore per testine MC o un trasformatore MC.
Collegare il giradischi all’amplificatore per testine o al
trasformatore, quindi collegare quest’ultimo ai jack PHONO
IN L/R del ricevitore AV.
• Per collegare un giradischi con cartuccia MC è anche
possibile utilizzare un equalizzatore fono. Per maggiori
informazioni, vedere il manuale dell’equalizzatore fono.

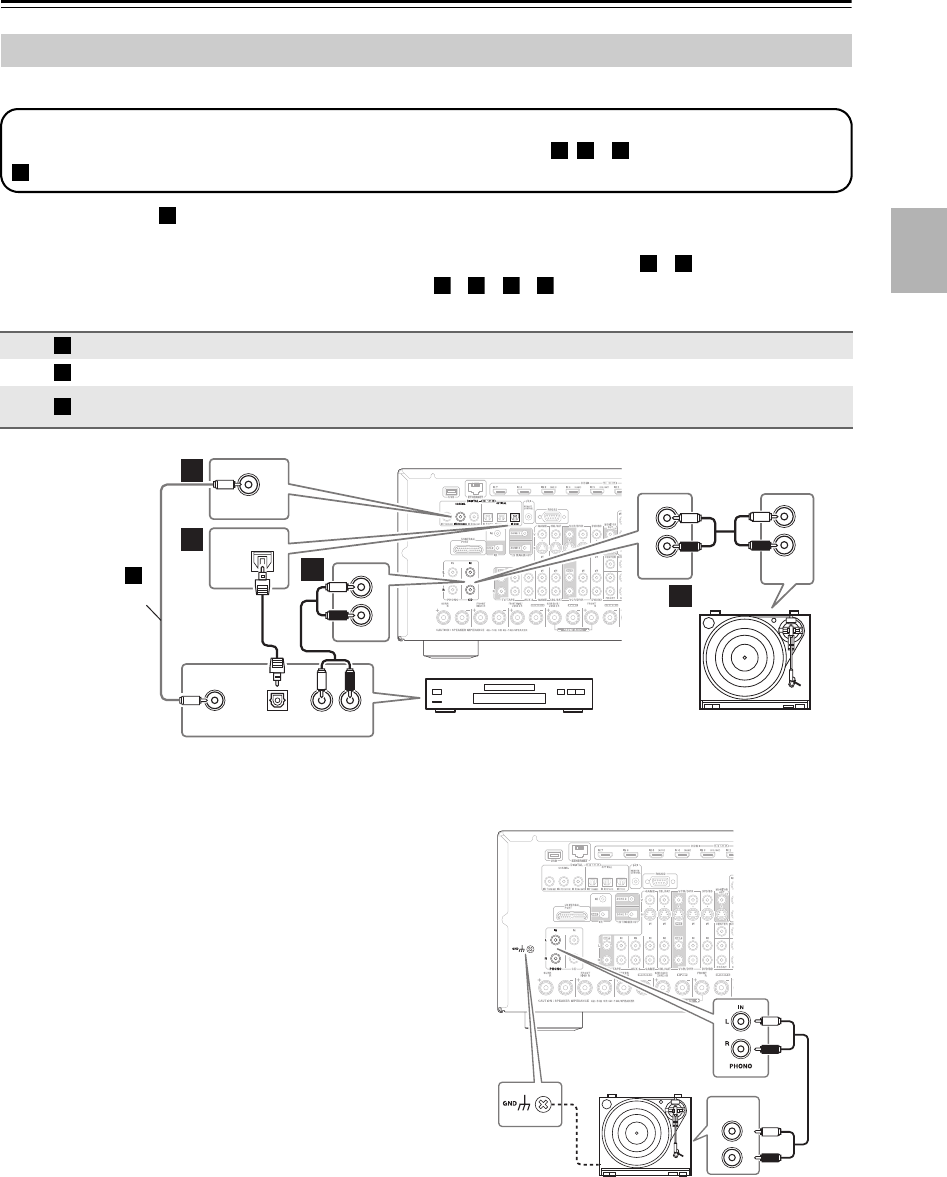

Collegamento di un lettore CD o giradischi
Collegamento Ricevitore AV Flusso del segnale CD o giradischi
CD IN L/R ⇐ Uscita audio analogica L/R
DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐ Uscita coassiale digitale
DIGITAL OPTICAL IN 2 (CD) (TX-NR3007)
DIGITAL OPTICAL IN 3 (CD) (TX-NR5007)
⇐ Uscita ottica digitale
Punto 1:
Scegliere un formato di collegamento supportato dal lettore CD utilizzato ( , o ). Utilizzare il collegamento
per i giradischi dotati di preamplificatore fono incorporato.
a b c
a
a
b c
a b a c
a
b
c
IN 3
(CD)
OPTICAL
IN
L
R
L
R
CD
AUDIO
OUTPUT
OPTICAL
OUT
AUDIO
OUT
LR
COAXIAL
OUT
L
R
IN
IN 2
COAXIAL
(VCR/DVR)
CD
a
b
a
c
Giradischi (MM) con
preamplificatore
fono incorporato
Lettore CD
Quando si utilizza
il collegamento
è necessario
assegnare
l’ingresso audio
digitale (vedere
pagina 56).
b
L
R
AUDIO
OUTPUT
Giradischi (MM) senza
preamplificatore
fono incorporato
