Collegamento del ricevitore AV—Continua
■ Impostazione “Uscita monitor” impostata su “Entrambi”, “Entrambi (Principal)” o “Entrambi
(sub)”
Con l’fimpostazione “Uscita monitor” impostata
su “Entrambi”, “Entrambi (Principal)” o
“Entrambi (sub)” (vedere pagina 52), il flusso dei
segnali video d’ingresso avviene attraverso il
ricevitore AV come illustrato e viene effettuata
l’upconversion delle sorgenti video composito, S-
Video e video component per entrambe le uscite
HDMI. Utilizzare l’impostazione “Entrambi”,
“Entrambi (Principal)” o “Entrambi (sub)” se
si collegano HDMI OUT MAIN e HDMI OUT
SUB del ricevitore AV ai televisori.
I segnali delle uscite video composito, S-Video e
video component transitano dai rispettivi ingressi
senza alcuna modifica.
Entrambi: I segnali video vengono emessi da
entrambe le uscite HDMI alla risoluzione più
bassa delle due. Non è possibile selezionare
l’impostazione “Risoluzione”. L’impostazione di
regolazione dell’immagine sarà identica a quella per “HDMI Principale”.
Entrambi (Principal): I segnali video vengono emessi da entrambe le uscite HDMI ma HDMI OUT MAIN avrà la
priorità. In base alla risoluzione, i segnali video potrebbero non essere emessi da HDMI OUT SUB.
Entrambi (sub): I segnali video vengono emessi da entrambe le uscite HDMI ma HDMI OUT SUB avrà la priorità. In
base alla risoluzione, i segnali video potrebbero non essere emessi da HDMI OUT MAIN.
Nota:
L’impostazione “Uscita monitor” si porterà automaticamente su “Analogico” (vedere pagina 52) se non si è collegati a
entrambe le uscite quando viene selezionato “Entrambi” o se non si è collegati a un’uscita prioritaria quando viene
selezionato “Entrambi (Principal)” o “Entrambi (sub)”.
■ Impostazione “Uscita monitor” impostata su “Analogico”
Con l’impostazione “Uscita monitor” impostata
su “Analogico” (vedere pagina 52), il flusso dei
segnali video d’ingresso avviene attraverso il
ricevitore AV come illustrato e viene effettuata
l’upconversion delle sorgenti video composito e
S-Video per l’uscita video component. Utilizzare
questa impostazione se si collega
COMPONENT VIDEO MONITOR OUT del
ricevitore AV al televisore.
Il video composito viene sottoposto ad
upconversion in S-Video e S-Video viene
sottoposto a downconversion in video composito.
Si noti che queste conversioni si applicano solo
alle uscite MONITOR OUT V e S, non a quelle
VCR/DVR OUT V e S.
I segnali delle uscite video composito, S-Video e
video component transitano dai rispettivi ingressi
senza alcuna modifica.
Questo flusso del segnale si applica anche quando “Risoluzione” è impostato su “Attraverso” (vedere pagina 52).
IN
MONITOR OUT
Lettore DVD/BD, ecc.
Ricevitore AV
Televisore, proiettore, ecc.
Composito
Composito
S-Video
S-Video
Component
Component

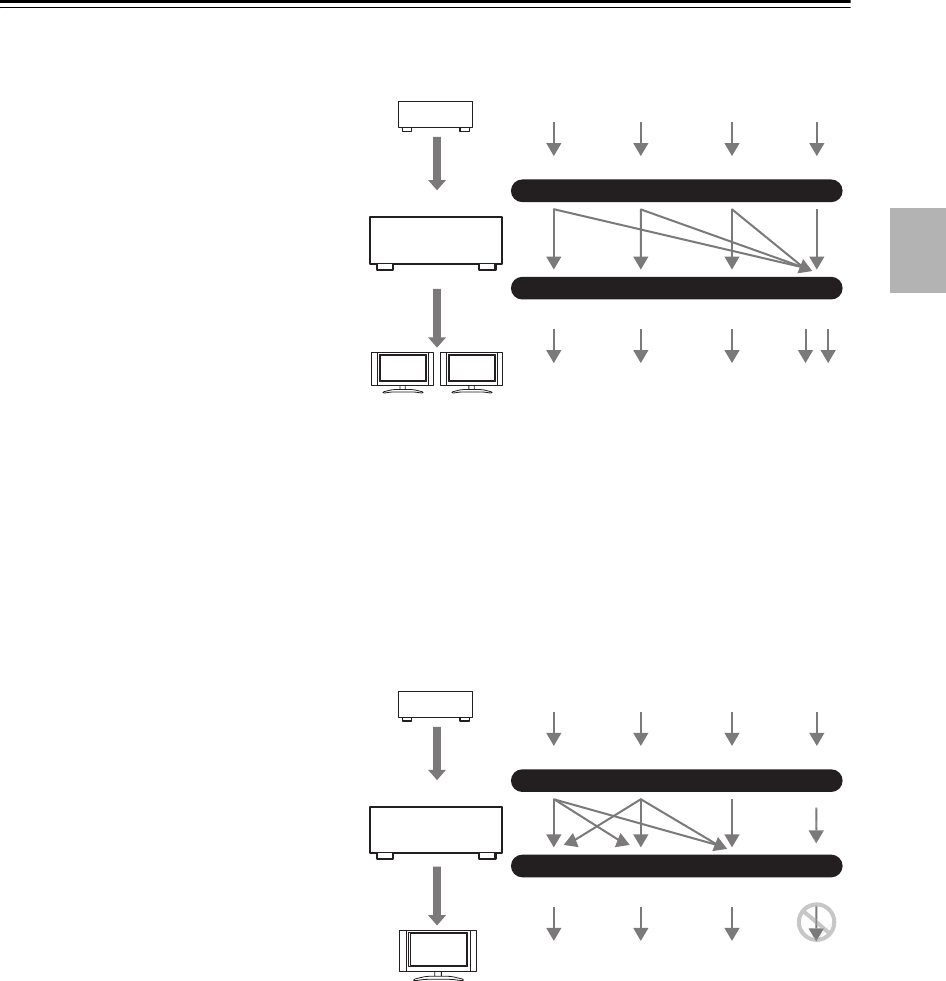

Diagramma di flusso del segnale video
HDMI
HDMI
IN
MONITOR OUT
Lettore DVD/BD, ecc.
Ricevitore AV
Televisore, proiettore, ecc.
Composito
Composito
S-Video
S-Video
Component
Component
Diagramma di flusso del segnale video
HDMI
HDMI
