Um den AV-Receiver auch aus Zone 2 oder Zone 3 mit
der Fernbedienung steuern zu können, benötigen Sie für
jede Zone ein handelsübliches Multiroom-System.
• Multiroom-Systeme werden von Niles und Xantech
angeboten.
Solch ein System können Sie auch verwenden, wenn Sie
den AV-Receiver außerhalb der Reichweite der
Fernbedienung z. B. in einem Schrank aufstellen
möchten.
Verwendung eines Multiroom-Systems in
Zone 2/3
Bei dieser Anordnung empfängt der IR-Empfänger in
Zone 2/3 die Infrarotsignale der Fernbedienung und gibt
diese über den Anschlussblock an den AV-Receiver im
Hauptraum weiter.
Das Ministecker-Kabel vom Anschlussblock muss mit
der IR IN-Buchse des AV-Receivers verbunden werden.
Verwendung eines Multiroom-Systems bei
Installation in einem Schrank
Bei dieser Anordnung empfängt der IR-Empfänger die
Infrarotsignale der Fernbedienung und leitet diese über
den Anschlussblock an den im Schrank aufgestellten
AV-Receiver weiter.
Verwendung eines Multiroom-Systems mit
anderen Geräten
Bei dieser Anordnung ist ein IR-Sender an die IR OUT-
Buchse des AV-Receivers angeschlossen und vor dem
Fernbedienungssensor des anderen Geräts platziert. Die
an der IR IN-Buchse des AV-Receivers empfangenen
Infrarotsignale werden über den IR-Sender an das
andere Gerät weitergeleitet. Die vom
Fernbedienungssensor des AV-Receivers empfangenen
Signale werden nicht ausgegeben.
Der IR-Sender muss wie unten dargestellt mit der IR
OUT-Buchse des AV-Receivers verbunden werden.

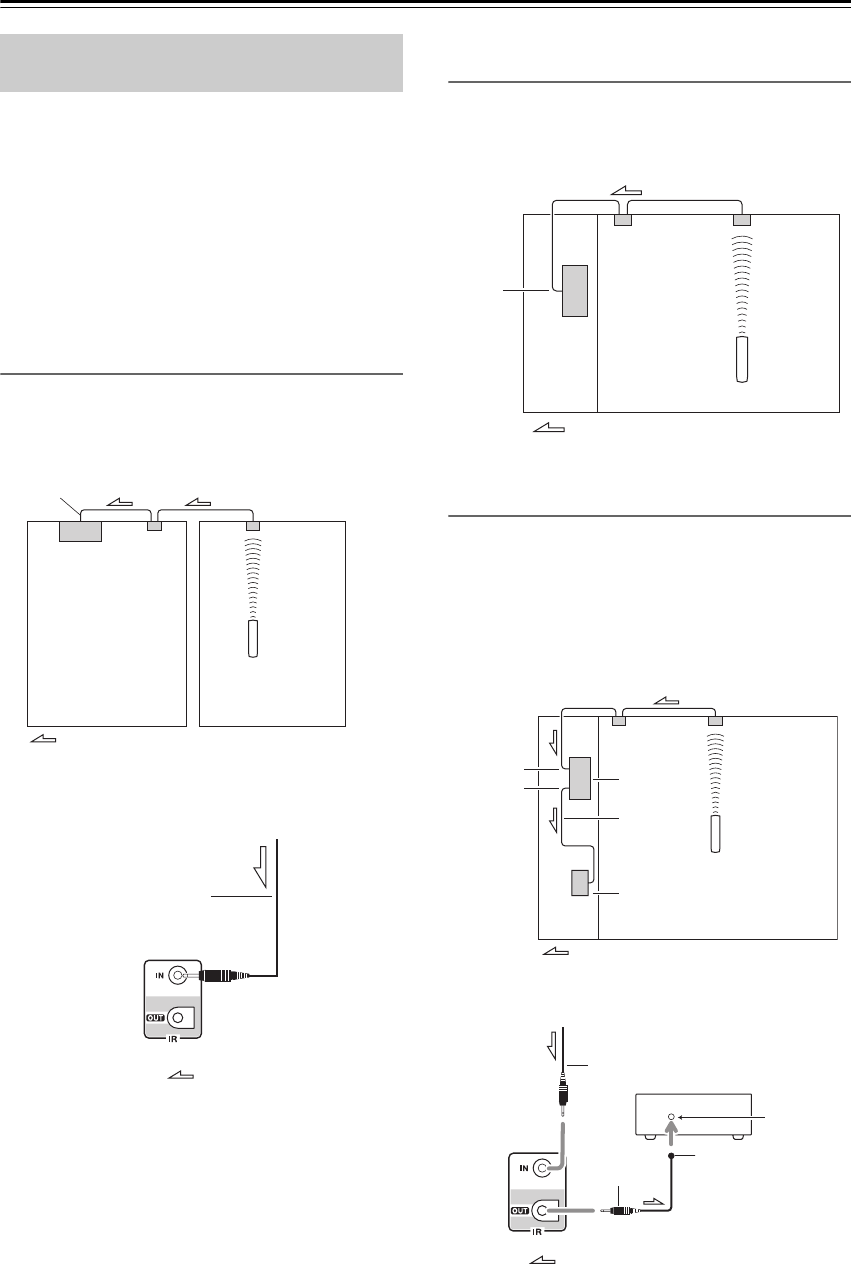

Verwendung der Fernbedienung in
Zone 2/3 und Multiroom-Systeme
IR IN
Anschluss
block
Fernbedienung
IR-
Empfänger
Hauptraum Zone 2/3
Signalfluss
Vom Anschlussblock
Ministecker-Kabel
AV-Receiver
Signalfluss
IR IN
Anschluss
block
Fernbedienung
IR-
Empfänger
Im
Schrank
Signalfluss
IR IN
IR OUT
Anschluss
block
IR-Empfänger
Fernbedienung
Signalfluss
Infrarot-Sender
Anderes Gerät
AV-Receiver
Fernbedienungs-
sensor
Anderes Gerät
Sender
Infrarot-Sender
Signalfluss
Ministecker
Ministecker-Kabel
AV-Receiver
