It-24
Collegamento del ricevitore AV—Continua
I terminali FRONT L/R e SURR BACK/ZONE 3 L/R
possono essere utilizzati rispettivamente con i diffusori
anteriori e con quelli surround posteriori oppure possono
essere ponticellati assieme per fornire una potenza di
uscita quasi doppia per i diffusori anteriori A.
• Quando si utilizzano i ponticelli, non è possibile
utilizzare i diffusori surround posteriori.
• Per il bridging vengono usati i terminali FRONT L/R
e SURR BACK/ZONE 3 L/R positivi (+) ma non i
terminali FRONT L/R e SURR BACK/ZONE 3 L/R
negativi (–).
• Una volta terminati i collegamenti per il bridging
mostrati di seguito e dopo avere acceso il ricevitore
AV, dovete impostare “Tipo altoparlanti (anteriore
A)” su “BTL” in modo da rendere possibile il bridging
(si veda pagina 57).
• Quando gli Altoparlanti anteriori A vengono
sottoposti a bridging, gli Altoparlanti B devono essere
collegati normalmente oppure non devono essere
utilizzati.
Note:
• Per il bridging utilizzate solo altoparlanti anteriori
con un’impedenza di 8 Ω o superiore. Non
facendolo potreste danneggiare il ricevitore AV.
• Quando utilizzate il bridging, accertatevi che gli
altoparlanti possano supportare l’aumento di potenza.

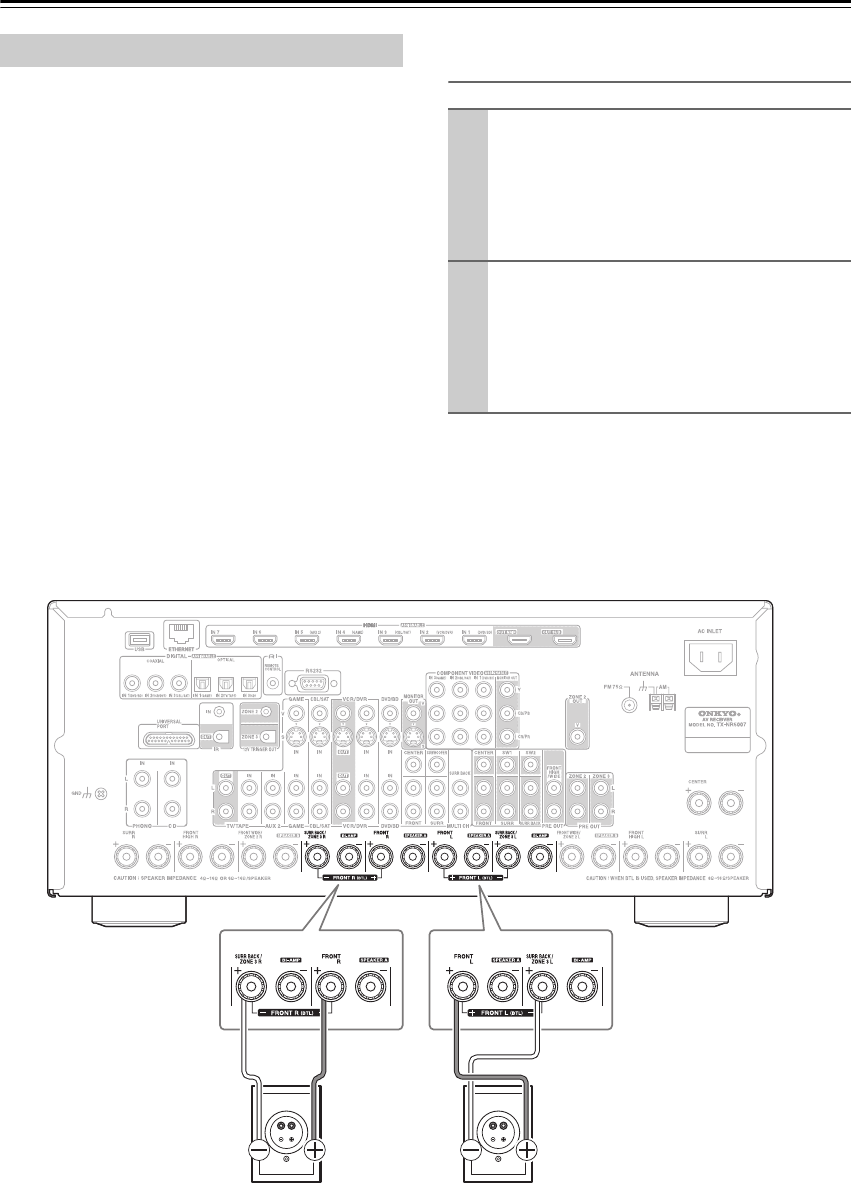

Collegamento degli altoparlanti per il
bridging
Ponticellatura dei diffusori anteriori A
1
Collegate il terminale positivo (+) FRONT R del
ricevitore AV al terminale positivo (+)
dell’altoparlante destro. Collegate il terminale
positivo (+) SURR BACK/ZONE 3 R del
ricevitore AV al terminale negativo (–)
dell’altoparlante destro.
2
Collegate il terminale positivo (+) FRONT L del
ricevitore AV al terminale positivo (+)
dell’altoparlante sinistro. Collegate il terminale
positivo (+) SURR BACK/ZONE 3 L del
ricevitore AV al terminale negativo (–)
dell’altoparlante sinistro.
Diffusore destro Diffusore sinistro
