De-55

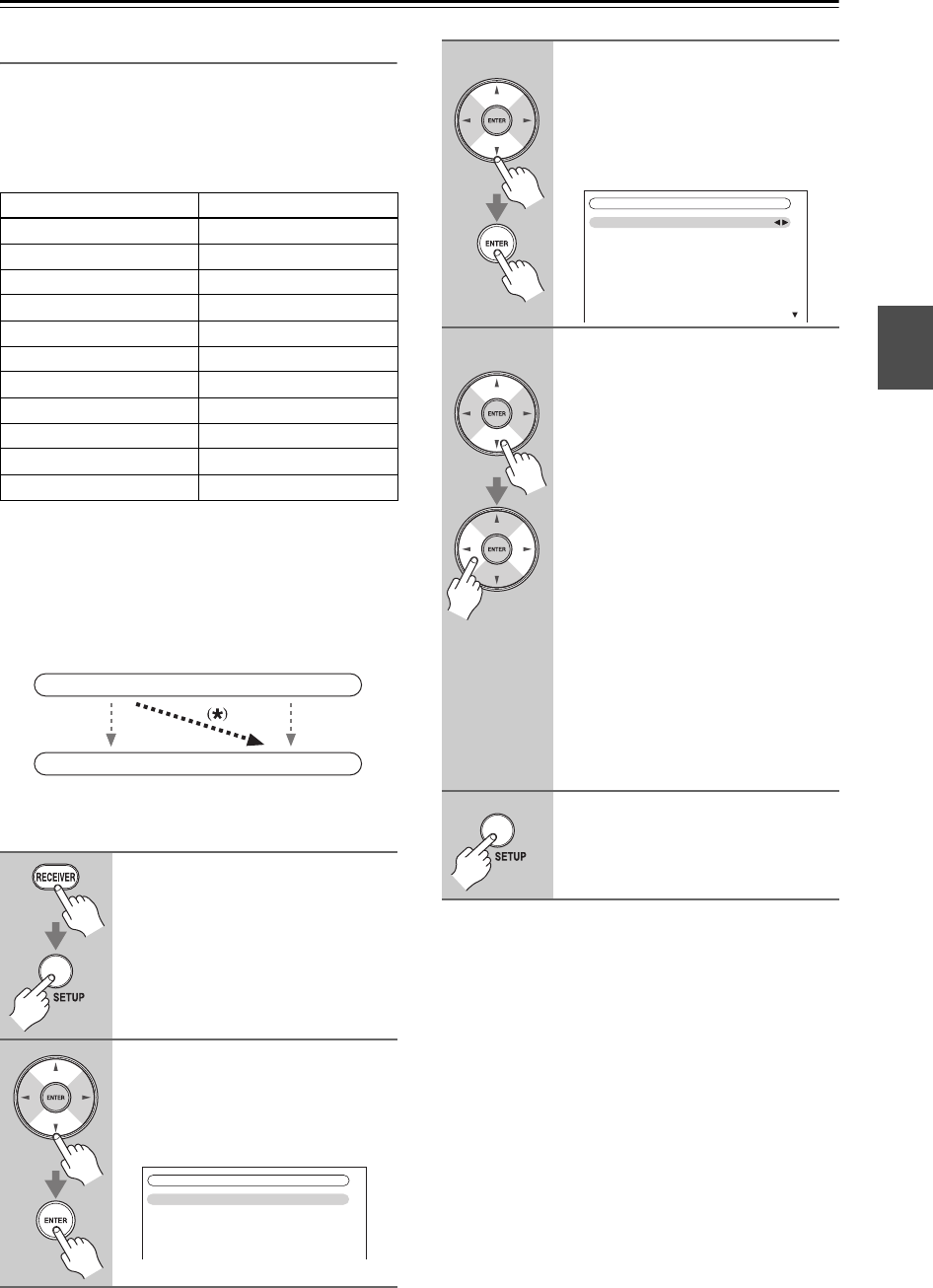

Erste Inbetriebnahme—Fortsetzung
Component-Video-Eingang-Einstellungen
Wenn Sie ein Gerät an eine COMPONENT VIDEO IN-
Buchse anschließen, müssen Sie diese einer
Quellenwahltaste zuordnen. Beispiel: Wenn Sie an die
COMPONENT VIDEO IN 2-Buchse einen DVD/BD-
Player anschließen, müssen Sie diese der DVD/BD-
Quellenwahltaste zuordnen.
Wenn Sie Ihr Fernsehgerät über ein Component-Video-Kabel
an den AV-Receiver angeschlossen haben, können Sie den AV-
Receiver so einstellen, dass Composite-Video- und S-Video-
Quellen hochgewandelt
*
und über die Buchse COMPONENT
VIDEO MONITOR OUT
*1
ausgegeben werden. Sie können
diese Einstellung für jede Quellenwahltaste vornehmen,
indem Sie die Option „- - - - -“ wählen.
*1 Nur, wenn die Einstellung „Monitor-Ausgang“ auf „Analog“
lautet.
Hinweise:
• Zur Hochwandlung von Composite-Video- und
S-Video-Signalen für die Ausgabe über COMPONENT
VIDEO MONITOR OUT muss „Monitor-Ausgang“ auf
„Analog“ (siehe Seite 52) und „Komponenten-Video
Eingang“ auf „- - - - -“ gesetzt sein. Siehe Seite 32 für
weitere Hinweise zum Bildsignalfluss und zur
Hochwandlung von Bildsignalen.
•
Die Einstellung für „Monitor-Ausgang“ wird
automatisch auf „Analog“ umgeschaltet, falls der
Anschluss nicht über den unter „Monitor-Ausgang“
gewählten Ausgang hergestellt wird
(
siehe Seite 52
).
• Wenn Sie ein Eingangsgerät (z. B. eine Dockingstation
UP-A1 mit eingesetztem iPod) an die Buchse
UNIVERSAL PORT anschließen, können Sie der
Quellenwahltaste PORT keinen Eingang zuweisen.
• Diese Schritte können auch mit der [SETUP]-Taste,
den Pfeiltasten und der [ENTER]-Taste des AV-
Receivers ausgeführt werden.
Eingangsquelle Werkseitige Zuordnung
DVD/BD IN1
VCR/DVR -----
CBL/SAT IN2
GAME IN3
AUX1 -----
AUX2 -----
TV/TAPE -----
TUNER ----- (Festgelegt)
CD -----
PHONO -----
PORT -----
1
Drücken Sie die [RECEIVER]-
und dann die [SETUP]-Taste.
Das Hauptmenü erscheint am
Bildschirm.
Wenn das Hauptmenü nicht erscheint,
müssen Sie überprüfen, ob am
Fernsehgerät der geeignete Eingang
gewählt wurde.
2
Wählen Sie mit Auf/Ab [q]/[w]
„1. Ein-/Ausgangszuordnung“
und drücken Sie [ENTER].
Das Menü „Ein-/Ausgangszuordnung“
erscheint.
IN
OUT
Composite-Video, S-Video
Composite-Video, S-Video
Component-Video
Component-Video
1. Ein-/Ausgangszuordnung
1. Monitor-Ausgang
2. HDMI-Eingang
3. Komponenten-Video Eingang
4. Digital-Audio Eingang
5. Analoge audio-ingangen
3
Wählen Sie mit Auf/Ab [q]/[w]
„3. Komponenten-Video
Eingang“ und drücken Sie
[ENTER].
Das Menü „Komponenten-Video
Eingang“ erscheint.
4
Wählen Sie mit Auf/Ab [q]/[w]
eine Eingangsquelle und
anschließend mit Links/Rechts
[e]/[r] eine der folgenden
Einstellungen:
IN1: Wenn das Videogerät an
COMPONENT VIDEO IN 1
angeschlossen ist.
IN2: Wenn das Videogerät an
COMPONENT VIDEO IN 2
angeschlossen ist.
IN3: Wenn das Videogerät an
COMPONENT VIDEO IN 3
angeschlossen ist.
-----: Wählen Sie diese Einstellung,
um die HDMI-Ausgänge statt
des Ausgangs
COMPONENT VIDEO OUT
zur Ausgabe von Composite-
Video-, S-Video- und
Component-Video-Quellen
zu verwenden.
5
Drücken Sie die Taste [SETUP].
Das Einstellmenü wird geschlossen.
1–3. Komponenten-Video Eingang
IN1
- - - - -
IN2
IN3
- - - - -
DVD/BD
VCR/DVR
CBL/SAT
GAME
AUX 1
