It-21
Collegamento del ricevitore AV—Continua

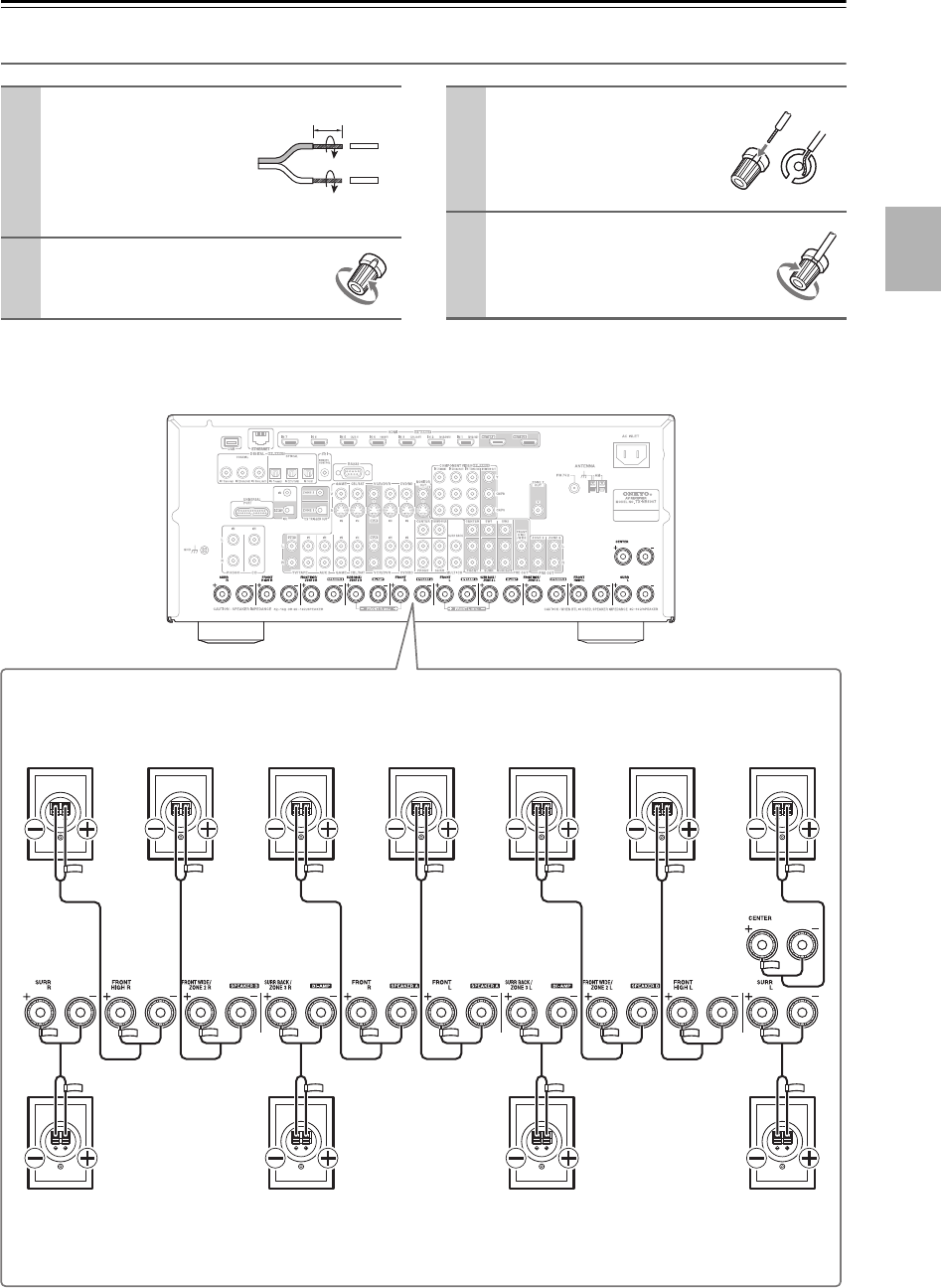

Collegamento dei cavi dei diffusori
■ Riproduzione a 9.2 canali con “Diffusore A”
L’illustrazione che segue mostra quali diffusori collegare a ciascuna coppia di terminali. Se si utilizza soltanto un
diffusore surround posteriore, collegarlo ai terminale SURR BACK/ZONE 3 L.
1
Rimuovere circa 12 a
15 mm di materiale
isolante dalle estremità
dei cavi dei diffusori e
ritorcere con forza la
parte scoperta dei fili, come mostrato.
2
Svitare il terminale.
da 12 a 15 mm
3
Inserire a fondo la parte
dei fili scoperta.
4
Avvitare saldamente il
terminale.
Diffusore
surround
posteriore
sinistro
Diffusore
surround
posteriore
destro
Diffusore
surround
sinistro
Diffusore
surround
destro
Diffusore
anteriore alto
sinistro
Diffusore
anteriore alto
destro
Diffusore
anteriore
sinistro A
Diffusore
anteriore
destro A
Diffusore
centrale
Diffusore
anteriore
orizzontale
destro
Diffusore
anteriore
orizzontale
sinistro
