Anschließen des AV-Receivers—Fortsetzung
Dieses System eignet sich für die Tonausgabe des Satelliten- oder Kabeltuners über den AV-Receiver,
wenn Ihr Fernsehgerät nicht über eigene Audio-Ausgänge verfügt.
• Über den Anschluss können Tonsignale von der Videoquelle wiedergegeben und aufgenommen oder in
Zone 2 oder Zone 3 wiedergegeben werden.
• Verwenden Sie für die Wiedergabe der Formate Dolby Digital und DTS den Anschluss oder . (Um die
Aufnahme bzw. Wiedergabe auch in Zone 2 oder Zone 3 zu nutzen, verwenden Sie und oder und .)
Anschließen eines Satelliten- oder Kabeltuners, terrestrischen Decoders oder
anderer Videogeräte

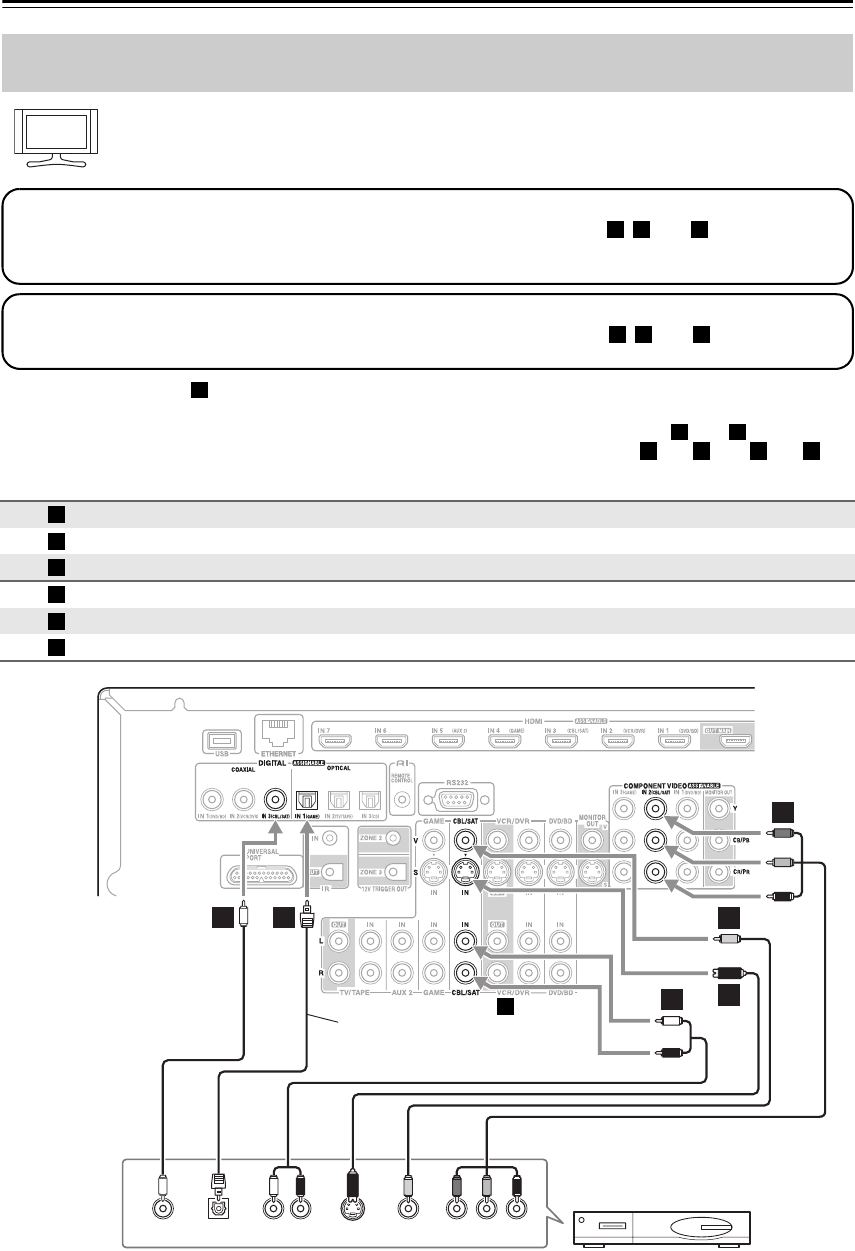

Anschluss AV-Receiver Signalfluss Videoquelle
COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Component-Video-Ausgang
CBL/SAT IN S ⇐ S-Video-Ausgang
CBL/SAT IN V ⇐ Composite-Video-Ausgang
CBL/SAT IN L/R ⇐ Analoger Audio-Ausgang L/R
DIGITAL COAXIAL IN 3 (CBL/SAT) ⇐ Koaxialer Digitalausgang
DIGITAL OPTICAL IN 1 (GAME) ⇐ Optischer Digitalausgang
Tipp!
Schritt 1: Video-Anschluss
Wählen Sie einen Videoanschluss, der dem Anschluss der Videoquelle entspricht ( , oder ) und stellen Sie
anschließend die Verbindung her.
Der AV-Receiver muss über den gleichen Anschlusstyp an das Fernsehgerät angeschlossen werden.
A B C
Schritt 2: Audio-Anschluss
Wählen Sie einen Audioanschluss, der dem Anschluss der Videoquelle entspricht ( , oder ) und stellen Sie
anschließend die Verbindung her.
a b c
a
b c
a b a c
A
B
C
a
b
c
COAXIAL
OUT
OPTICAL
OUT
AUDIO
OUT
LR
S VIDEO
OUT
VIDEO
OUT COMPONENT VIDEO OUT
YPB PR
B
a
A
C
b
c
Satelliten- oder Kabeltuner,
Decoder usw.
Wenn Sie Anschluss
verwenden, müssen Sie den
digitalen Audioeingang zuweisen
(siehe Seite 56).
c
