Anschließen des AV-Receivers—Fortsetzung
• Lesen Sie sich vor dem Anschließen der AV-Geräte
auch deren Bedienungsanleitungen durch.
• Schließen Sie das Netzkabel erst an, nachdem Sie alle
Ton- und Bildverbindungen hergestellt haben.
Digitale Glasfaserbuchsen
Die digitalen Glasfaseranschlüsse des AV-Receivers sind
mit einer Blende versehen, die sich automatisch öffnet,
sobald ein Glasfaserstecker angeschlossen wird. Bei
Lösen der Verbindung schließt sich die Blende wieder.
Schieben Sie die Stecker vollständig ein.
Achtung:
Halten Sie den Glasfaserstecker beim Anschließen und
Lösen waagerecht, um die Blende nicht zu beschädigen.
Farbkodierung der RCA-Buchsen für AV-
Geräte
RCA-Buchsen für AV-Geräte weisen in der Regel eine
Farbkodierung auf: rot, weiß und gelb. Rote Stecker und
Buchsen verweisen auf den rechten Ein- oder Ausgang (die
Buchse heißt in der Regel „R“). Weiße Stecker und
Buchsen verweisen auf den linken Ein- oder Ausgang (die
Buchse heißt in der Regel „L“). Gelbe Stecker sind an einen
Composite-Ein- oder -Ausgang anzuschließen (Video).
• Schieben Sie die Stecker vollständig in
die Buchsen, um eine stabile
Verbindung herzustellen (Mangelhafte
Verbindungen können Rauschen und
Funktionsstörungen verursachen).
• Um Interferenzen zu vermeiden,
dürfen Sie Audio- und Videokabel
nicht auf oder neben Netz- oder Lautsprecherkabel
legen.

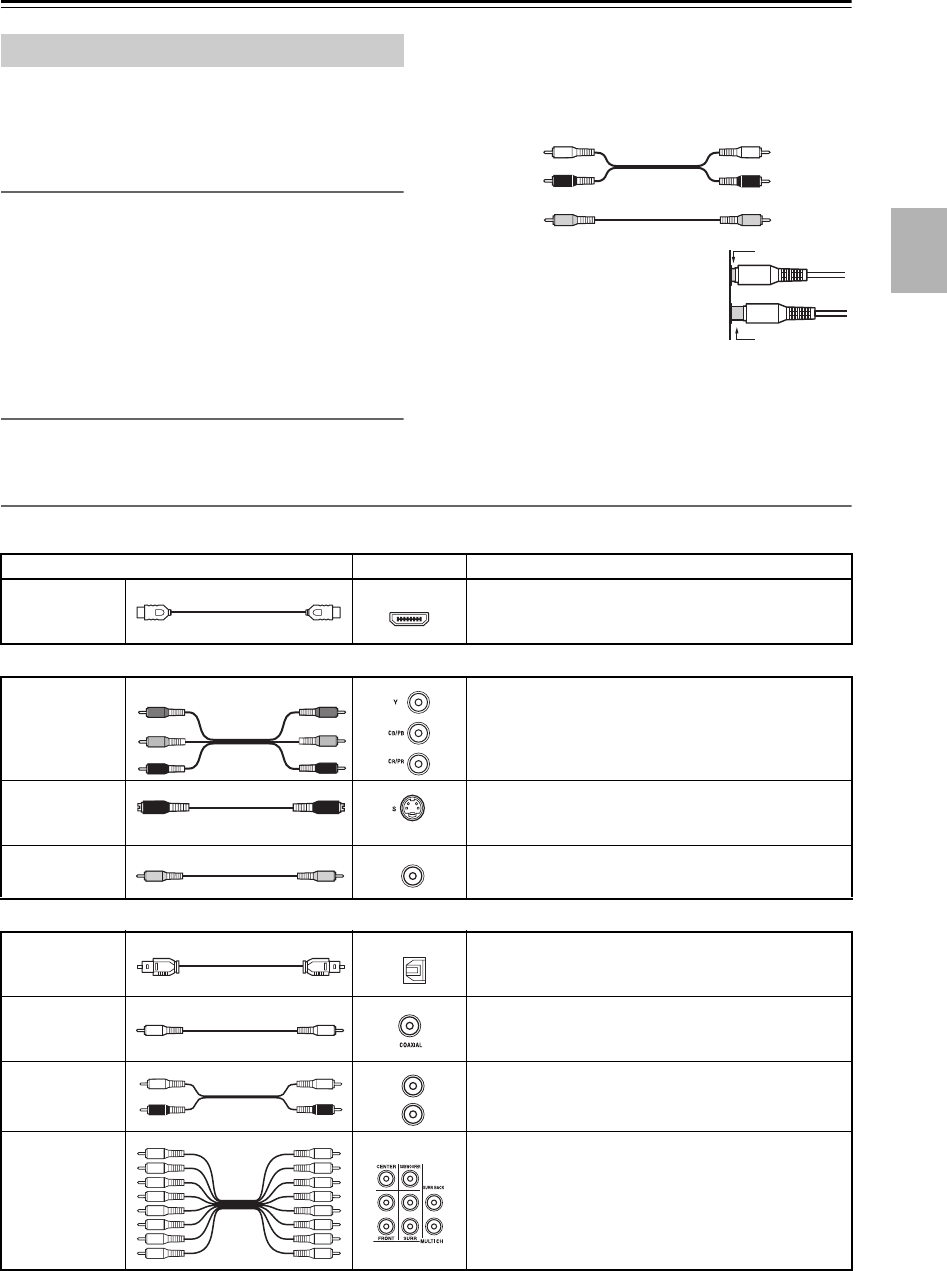

AV-Kabel und Anschlüsse
An den AV-Receiver können keine SCART-Stecker angeschlossen werden.
Apropos AV-Verbindungen
Analog-Audio
Composite-Video
Links (weiß)
Rechts (rot) Rechts (rot)
Links (weiß)
(Gelb)
(Gelb)
Richtig!
Falsch!
Video / Audio
Kabel Buchse Beschreibung
HDMI
HDMI-Verbindungen übertragen unkomprimierte
SD- oder HD-Digital-Bildsignale und digitale
Audiokanäle in bester Bild- und Tonqualität.
Video
Component-
Video-Kabel
Component-Video trennt die Signale nach
Helligkeit (Y) und Farbmischsignalen (P
R, PB). Das
sorgt für eine optimale Bildqualität (Bei bestimmten
Fernsehgeräten heißen diese Component-
Anschlüsse anders).
S-Video-Kabel
S-Video bietet dank einer Trennung der Helligkeits-
und Farbsignale eine bessere Bildqualität als
Composite-Video.
Composite-
Video-Kabel
Composite-Video findet sich auf fast allen Fernsehgeräten,
Videorecordern und anderen Videogeräten.
Audio
Glasfaserkabel
für digitale Audio-
verbindungen
Bietet die beste Tonqualität und erlaubt die Surround-
Wiedergabe (z. B. Dolby Digital, DTS). Die
Tonqualität entspricht der einer Koaxverbindung.
Koaxkabel für
digitale Audio-
verbindungen
Bietet die beste Tonqualität und erlaubt die Surround-
Wiedergabe (z. B. Dolby Digital, DTS). Die
Tonqualität entspricht der einer Glasfaserverbindung.
Analog-
Audiokabel
(RCA/Cinch)
Dieses Kabel überträgt analoge Tonsignale. Die
entsprechenden Buchsen finden sich auf praktisch
allen AV-Geräten.
Analoge Mehr-
kanal-Audioka-
bel (RCA/Cinch)
Diese Kabel übertragen analogen Mehrkanalton
und werden üblicherweise bei DVD-Spielern mit
analogen 7.1-Ausgängen genutzt. Sie können
jedoch auch einzelne, normale Analog-Audiokabel
anstelle dieses Kabelbaums verwenden.
HDMI
Y
P
B/CB
PR/CR
Y
P
B/CB
PR/CR
V
OPTICAL
L
R
