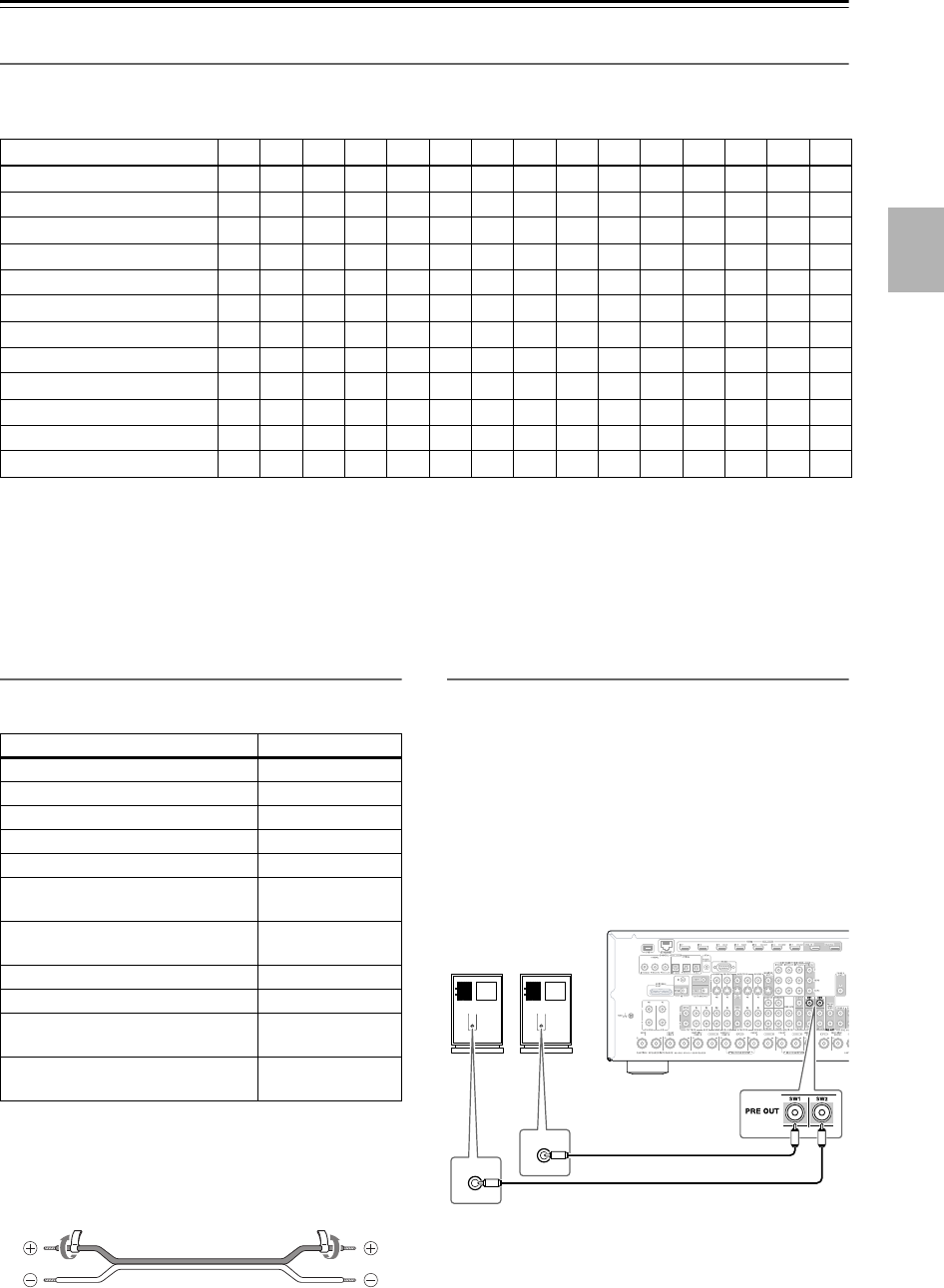

It-19
Collegamento del ricevitore AV—Continua
Configurazione dei diffusori
Per ottenere la migliore riproduzione di audio surround a 9.2 canali, è necessario collegare nove diffusori e due
subwoofer attivi.
La tabella che segue indica i canali da utilizzare in funzione del numero di diffusori disponibili.
* Se si utilizza soltanto un diffusore surround posteriore, collegarlo ai terminale SURR BACK/ZONE 3 L.
A prescindere dal numero di diffusori utilizzati, per ottenere bassi davvero potenti e corposi si consiglia l’uso di due
subwoofer attivi.
Per ottenere il massimo delle prestazioni dal sistema sonoro surround, è necessario effettuare le impostazioni dei
diffusori, sia automaticamente (vedere pagina 61) che manualmente (vedere pagina 95).
Nota:
I diffusori anteriori alti e anteriori orizzontali non emettono mai suoni simultaneamente.
Applicazione delle etichette per i diffusori
I terminali positivi (+) dei diffusori del ricevitore AV
sono tutti rossi mentre quelli negativi (–) sono tutti neri.
Anche le etichette per i cavi dei diffusori sono colorate
secondo il medesimo codice ed è necessario applicarle al
lato positivo (+) del cavo di ciascun diffusore
conformemente alla tabella precedente. A questo punto
occorre semplicemente abbinare il colore di ciascuna
etichetta al terminale del diffusore corrispondente.
Collegamento di subwoofer attivi
Collegare mediante un cavo idoneo l’uscita PRE OUT:
SW1, SW2 del ricevitore AV a un ingresso del
subwoofer attivo, come mostrato. Se il subwoofer non è
attivo e si utilizza un amplificatore esterno, collegare
l’uscita PRE OUT: SW1, SW2 a un ingresso
dell’amplificatore.
Il subwoofer attivo può essere collegato rispettivamente
con ciascun jack. Livello e distanza possono essere
regolati individualmente per ogni uscita. Se si utilizza un
subwoofer, collegarlo a PRE OUT: SW1.
Numero di diffusori: 23456777889991011
Anteriore sinistro ✓✓✓✓✓✓✓✓✓✓✓✓✓✓✓
Anteriore destro ✓✓✓✓✓✓✓✓✓✓✓✓✓✓✓
Centrale ✓ ✓✓✓✓✓✓✓✓✓✓✓✓
Surround sinistro ✓✓✓✓✓✓✓✓✓✓✓✓✓
Surround destro ✓✓✓✓✓✓✓✓✓✓✓✓✓
Surround posteriore* ✓✓✓✓
Surround posteriore sinistro ✓✓✓✓
Surround posteriore destro ✓✓✓✓
Anteriore alto sinistro ✓✓✓✓✓✓
Anteriore alto destro ✓✓✓✓✓✓
Anteriore orizzontale sinistro ✓ ✓ ✓✓✓✓
Anteriore orizzontale destro ✓ ✓ ✓✓✓✓
Diffusore Colore
Anteriore sinistro Bianco
Anteriore destro Rosso
Centrale Verde
Surround sinistro Blu
Surround destro Grigio
Surround posteriore sinistro e
Zona 3 sinistro
Marrone
Surround posteriore destro e
Zona 3 destro
Marrone chiaro
Anteriore alto sinistro Bianco
Anteriore alto destro Rosso
Anteriore orizzontale sinistro e
Zona 2 sinistro
Bianco
Anteriore orizzontale destro e
Zona 2 destro
Rosso
LINE INPUT
LINE INPUT
LINE INPUT
LINE INPUT
Subwoofer attivo
