Anschließen des AV-Receivers—Fortsetzung
Die Klemmen FRONT WIDE/ZONE 2 L/R und SURR
BACK/ZONE 3 L/R können für den Anschluss der
Front-Wide-Lautsprecher und Surround-Rear-
Lautsprecher verwendet werden. Andernfalls können sie
für zwei Endstufen (separate Treibung der Tweeter und
Woofer bei Verwendung geeigneter Lautsprecher) für
die Front-Lautsprecher B genutzt werden. Das führt
meist zu einer noch besseren Qualität im Hochton- und
Bassbereich.
• Bei Verwendung des „Bi-Amp“-Modus können die
Surround-Rear-Lautsprecher nicht verwendet werden.
• Im „Bi-Amp“-Modus müssen die FRONT WIDE/ZONE 2
L/R-Klemmen mit den Tieftöner-Eingängen (Woofer) der
Front-Lautsprecher verbunden werden. Die SURR
BACK/ZONE 3 L/R-Klemmen werden mit den Hochtöner-
Eingängen (Tweeter) der Front-Lautsprecher verbunden.
• Nachdem Sie die unten gezeigten „Bi-Amp“-Verbindungen
hergestellt und den AV-Receiver eingeschaltet haben,
müssen Sie „
Boxentyp (vorne B) “ auf „Bi-Amp“
einstellen, um die separate Aussteuerung der Hoch- und
Tieftöner freizugeben (siehe Seite 57).
• Wenn Sie die Frontboxen der Gruppe „B“ brücken,
müssen die Frontboxen „A“ normal angeschlossen
bzw. dürfen nicht verwendet werden.
Wichtig:
• Achten Sie vor dem Bi-Amping-Anschluss darauf,
an den Lautsprechern die Metallteile zu entfernen,
mit denen die Hochtöner- und Tieftöner-Klemmen
gebrückt sind.
• Der „Bi-Amp“-Modus eignet sich nur für Lautsprecher,
die dieses Verfahren unterstützen. Siehe die
Bedienungsanleitung der Lautsprecher.

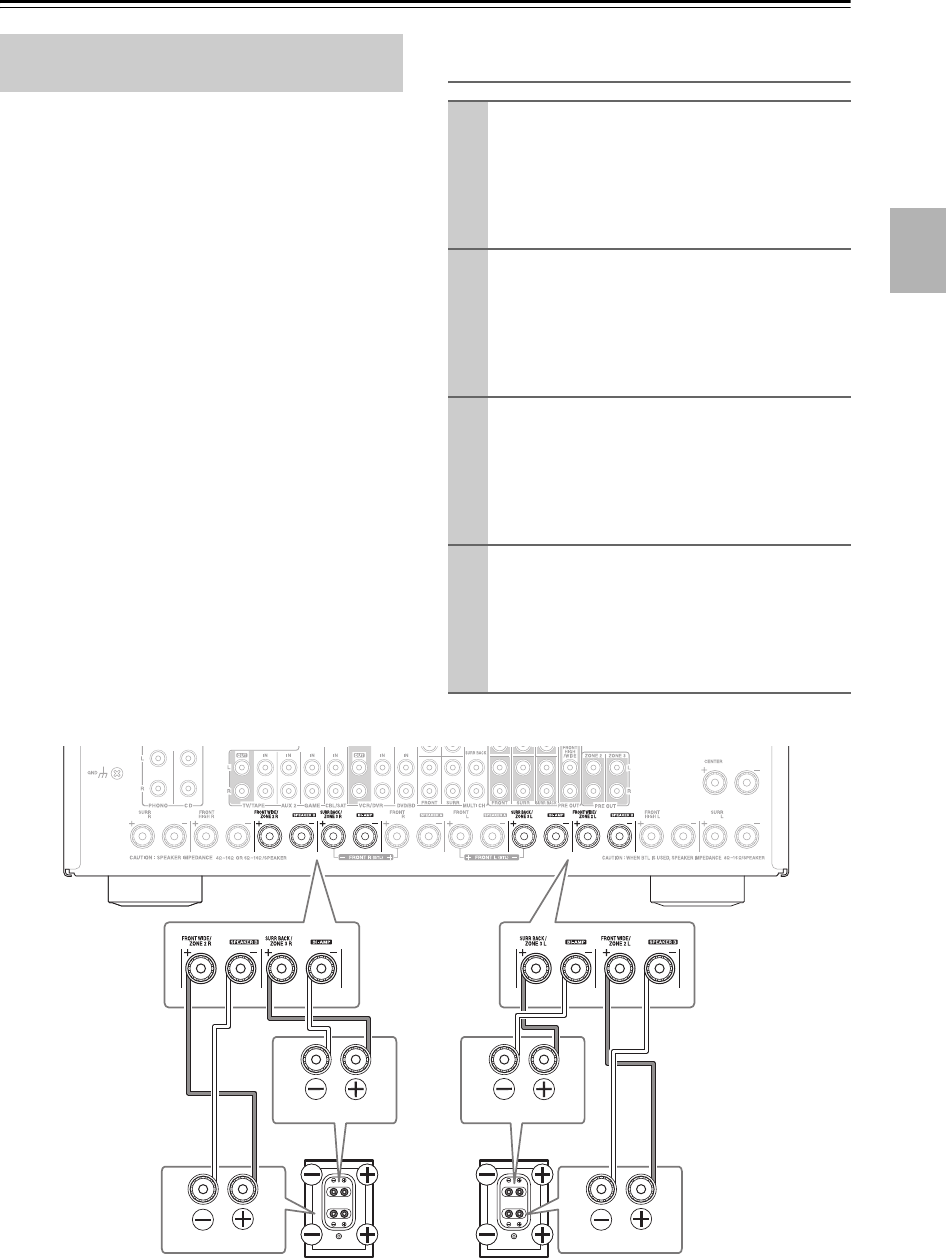

Lautsprecheranschlüsse für den „Bi-
Amp“-Modus
Verwendung zweier Endstufen für die
Front-Lautsprecher B
1
Verbinden Sie die positive (+) FRONT
WIDE/ZONE 2
R-Klemme des AV-Receivers mit
der positiven (+) Woofer-Klemme (Tiefen) des
rechten Lautsprechers. Verbinden Sie dann die
negative (–)
FRONT WIDE/ZONE 2 R-Klemme
des AV-Receivers mit der negativen (–) Woofer-
Klemme (Tiefen) des rechten Lautsprechers.
2
Verbinden Sie die positive (+) SURR
BACK/ZONE 3 R-Klemme des AV-Receivers mit
der positiven (+) Tweeter-Klemme (Höhen) des
rechten Lautsprechers. Verbinden Sie dann die
negative (–) SURR BACK/ZONE 3 R-Klemme
des AV-Receivers mit der negativen (–) Tweeter-
Klemme (Höhen) des rechten Lautsprechers.
3
Verbinden Sie die positive (+) FRONT
WIDE/ZONE 2
L-Klemme des AV-Receivers mit
der positiven (+) Woofer-Klemme (Tiefen) des
linken Lautsprechers. Verbinden Sie dann die
negative (–)
FRONT WIDE/ZONE 2 L-Klemme
des AV-Receivers mit der negativen (–) Woofer-
Klemme (Tiefen) des linken Lautsprechers.
4
Verbinden Sie die positive (+) SURR
BACK/ZONE 3 L-Klemme des AV-Receivers mit
der positiven (+) Tweeter-Klemme (Höhen) des
linken Lautsprechers. Verbinden Sie dann die
negative (–) SURR BACK/ZONE 3 L-Klemme
des AV-Receivers mit der negativen (–) Tweeter-
Klemme (Höhen) des linken Lautsprechers.
Woofer (Tiefen)
Tweeter (Höhen)
Tweeter (Höhen)
Woofer (Tiefen)
Linker
Lautsprecher
Rechter
Lautsprecher
